نحوه اندازه گیری ولتاژ و جریان با آمپرمتر کلمپ
کلمپ متر متری است که برای اندازه گیری مقدار جریان در مدار الکتریکی در حال اجرا استفاده می شود و می تواند جریان را بدون وقفه در منبع تغذیه اندازه گیری کند. کلمپ متر در واقع یک ترانسفورماتور جریان است. سیم گیر کرده معادل سیم پیچ اولیه ترانسفورماتور است. هنگامی که جریان در سیم وجود دارد، یک شار مغناطیسی در هسته آهنی کنتور و سپس در سیم پیچ ثانویه کنتور ایجاد می شود. جریان القایی است که برابر است با جریان سیم پیچ اولیه ضرب در تعداد دور سیم پیچ اولیه (یعنی یک سیم، بنابراین یک دور است) تقسیم بر تعداد دور سیم پیچ ثانویه، و سپس با توجه به این رابطه، سیم را می توان در جریان تبدیل کرد.
آمپرمتر کلمپ در واقع یک سلف الکترومغناطیسی است. سیم برق دار یک میدان مغناطیسی تولید می کند. بزرگی جریان قدرت میدان مغناطیسی متفاوتی را ایجاد می کند. مقدار جریان تبدیل شده روی کلمپ متر به دلیل تفاوت ولتاژ سه فاز متفاوت است، بنابراین هر فاز سوراخ جریان روی باتری متفاوت است، بنابراین شما فقط می توانید جریان یک فاز را اندازه گیری کنید و سپس میانگین را محاسبه کنید. جاری. در نهایت چه ولتاژ سه فاز 380 ولت و چه ولتاژ دو فاز 220 ولت، روش استفاده شده به همین صورت است.
حلقه گیره مولتی متر کلمپ برای اندازه گیری جریان تنظیم شده است، اما از آنجایی که مولتی متر کلمپ نامیده می شود، تنها جریان AC را اندازه گیری نمی کند.
بسیاری از کلمپ مترها دارای عملکرد اندازه گیری مقاومت، ولتاژ AC و DC و غیره هستند. بسیاری از کلمپ مترها وظیفه اندازه گیری جریان DC را دارند، اما اکثر آنها در حال حاضر به جای حلقه های گیره از سیم های آزمایشی استفاده می کنند.
روی دنده فعلی تنظیم کنید و سیم مورد نظر را که باید با کولیس اندازه گیری شود را مستقیماً ببندید.

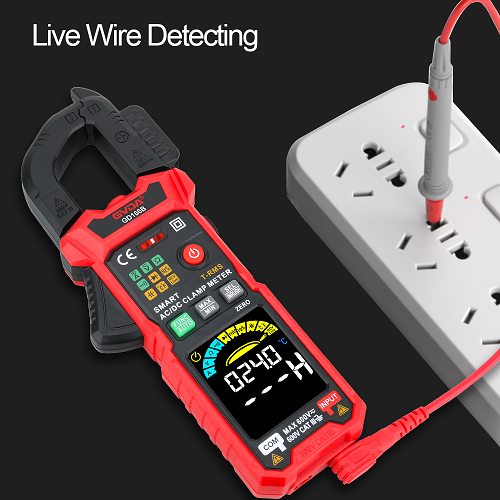

برخی از گیره سنج ها می توانند ولتاژ را اندازه گیری کنند، در حالی که برخی دیگر نمی توانند. آنهایی که می توانند ولتاژ را اندازه گیری کنند مجهز به لیدهای تست هستند. سیمهای آزمایش را در سوراخهای مربوطه وارد کنید، سطح ولتاژ را تنظیم کنید و دو سیم آزمایشی را روی نقاط ولتاژی که باید اندازهگیری کنید، مانند یک سیم برق و یک سیم خنثی قرار دهید.
گیره آمپرمتر برای اندازه گیری DC
آمپرمتر کلمپ یک ابزار ویژه برای اندازه گیری جریان متناوب است. قسمت جلویی آن ترانسفورماتور جریان است. این کار اندازه گیری را از طریق اصل القای الکترومغناطیسی انجام می دهد.
آمپرمترهای کلمپ نمی توانند جریان DC را آزمایش کنند، زیرا DC میدان مغناطیسی متناوب ندارد، بنابراین جریان ثانویه در ترانسفورماتور کلمپ ایجاد نخواهد شد، بنابراین اندازه گیری جریان DC با آمپرمتر کلمپ غیرممکن است.
آمپرمترهای گیره معمولاً برای اندازه گیری جریان متناوب استفاده می شوند. طبق اصل جریان مارپیچی AC که تا حدودی شبیه ترانسفورماتور است ساخته شده و سیگنال ها را از طریق القای الکترومغناطیسی به دست می آورد. من همیشه از آمپرمتر برای اندازه گیری DC به صورت سری با مدار استفاده می کنم، اما از نظر تئوری امکان ساخت گیره متر DC وجود دارد. جریان متناوب تقریباً به همین روش استفاده می شود. محدوده مناسب را انتخاب کنید، یک سیم برای آزمایش در مرکز فک قرار دهید و جریان مربوطه روی نمایشگر نمایش داده می شود.
