معرفی ترانزیستور اندازه گیری مولتی متر

معرفی ترانزیستور اندازه گیری مولتی متر

تمایز نوع لوله و پین های سه گانه یک مهارت اساسی برای مبتدیان در فناوری الکترونیک است. به منظور کمک به خوانندگان در درک سریع روش آزمون و قضاوت، نویسنده چهار فرمول را خلاصه می‌کند: «سه وارونگی، پایه را پیدا کنید؛ اتصال PN، نوع لوله را تعیین کنید؛ فلش را دنبال کنید، انحراف بزرگ است؛ اگر مطمئن نیستید. ، دهانت را حرکت بده." بیایید جمله به جمله توضیح دهیم.

یک، سه برعکس، پایه را پیدا کنید
همانطور که همه ما می دانیم، تریود یک دستگاه نیمه هادی است که شامل دو اتصال PN است. با توجه به روش های مختلف اتصال دو اتصال PN، می توان آنها را به ترانزیستورهای نوع NPN و نوع PNP با دو نوع هدایت متفاوت تقسیم کرد. شکل 1 نمادهای مدار و مدارهای معادل آنها را نشان می دهد.

برای تست تریود از دنده اهم مولتی متر استفاده کنید و دنده R×100 یا R×1k را انتخاب کنید. شکل 2 مدار معادل بلوک اهم یک مولتی متر را نشان می دهد. از شکل مشخص است که سرب تست قرمز رنگ به قطب منفی باتری ساعت و سیم تست مشکی رنگ به قطب مثبت باتری ساعت وصل شده است.

فرض کنید ما نمی دانیم که تریود مورد آزمایش از نوع NPN یا PNP است و نمی توانیم بگوییم که هر پین چه الکترودی است. اولین مرحله در آزمایش این است که تعیین کنید پایه کدام پین است. در این زمان، به طور تصادفی دو الکترود می گیریم (مثلاً این دو الکترود 1 و 2 هستند)، از دو سیم تست مولتی متر برای اندازه گیری مقاومت رو به جلو و معکوس آن به صورت وارونه استفاده می کنیم و زاویه انحراف سوزن را مشاهده می کنیم. سپس به ترتیب 1، 3 دو الکترود و 2، 3 دو الکترود بردارید، مقاومت رو به جلو و معکوس آنها را وارونه اندازه گیری کنید و زاویه انحراف عقربه ها را مشاهده کنید. در میان این سه اندازه گیری وارونه، دو نتیجه اندازه گیری باید مشابه باشد: یعنی در اندازه گیری وارونه، انحراف عقربه ها در یک زمان زیاد است و انحراف در زمان دیگر کم است. پین پایه ای است که ما به دنبال آن هستیم (برای درک دلیل آن به شکل 1 و شکل 2 مراجعه کنید).

2. اتصال PN، نوع لوله ثابت
پس از یافتن پایه تریود، می توانیم نوع هدایت لوله را با توجه به جهت اتصال PN بین پایه و دو الکترود دیگر تعیین کنیم (شکل 1). سرب تست مشکی مولتی متر را به پایه و سرب تست قرمز رنگ را به هر یک از دو الکترود دیگر لمس کنید. اگر زاویه انحراف نشانگر روی سر کنتور بزرگ باشد، به این معنی است که تریود مورد آزمایش یک لوله NPN است. اگر زاویه انحراف نشانگر روی سر متر کوچک باشد، لوله آزمایش شده از نوع PNP است.

3. پیکان را دنبال کنید، انحراف زیاد است
پس از یافتن پایه b، کدام یک از دو الکترود دیگر کلکتور c و کدام امیتر e است؟ در این زمان می توان از روش اندازه گیری جریان نفوذ ICEO برای تعیین کلکتور c و امیتر e استفاده کرد.

(1) برای ترانزیستور NPN، مدار اندازه گیری جریان نافذ در شکل 3 نشان داده شده است. با توجه به این اصل، از سیم های تست سیاه و قرمز مولتی متر برای اندازه گیری مقاومت های رو به جلو و معکوس Rce و Rec بین دو قطب استفاده کنید. وارونه اگرچه زاویه انحراف نشانگر مولتی متر در دو اندازه گیری بسیار کوچک است، اما اگر با دقت مشاهده کنید، همیشه یک انحراف وجود دارد. زاویه کمی بزرگتر است. در این زمان جهت جریان جریان باید به صورت زیر باشد: سرب تست سیاه → قطب c → قطب b → قطب e → سرب تست قرمز. باید به کلکتور c و قلم قرمز باید به امیتر e وصل شود.

(2) برای تریود نوع PNP، دلیل نیز مشابه نوع NPN است. جهت جریان جریان باید به صورت زیر باشد: سرب آزمایشی سیاه → قطب e → قطب b → قطب c → سرب آزمایشی قرمز و جهت جریان جریان نیز با جهت فلش در نماد سه گانه مطابقت دارد. بنابراین در این زمان، سرب تست مشکی باید به امیتر e متصل شود و سرب تست قرمز باید به کلکتور c متصل شود (شکل 1 و شکل 3 را ببینید).

4. قادر به اندازه گیری نیستید، دهان خود را حرکت دهید
اگر در طول فرآیند اندازه گیری «به دنبال فلش، انحراف زیاد است»، اگر انحراف دو نشانگر اندازه گیری قبل و بعد از وارونه آنقدر کوچک باشد که قابل تشخیص نباشد، لازم است «دهان خود را حرکت دهید». روش خاص این است: در دو اندازه گیری "به دنبال فلش، انحراف بزرگ است"، از دو دست استفاده کنید تا محل اتصال دو سیم تست و پین ها را فشار دهید، الکترود پایه b را با دهان خود نگه دارید (یا از زبان خود استفاده کنید. برای نگه داشتن آن) کلکتور c و امیتر e را می توان با روش قضاوت "به دنبال فلش، انحراف بزرگ" تشخیص داد. در میان آنها، بدن انسان نقش مقاومت بایاس DC را بازی می کند، هدف این است که اثر را آشکارتر کند.

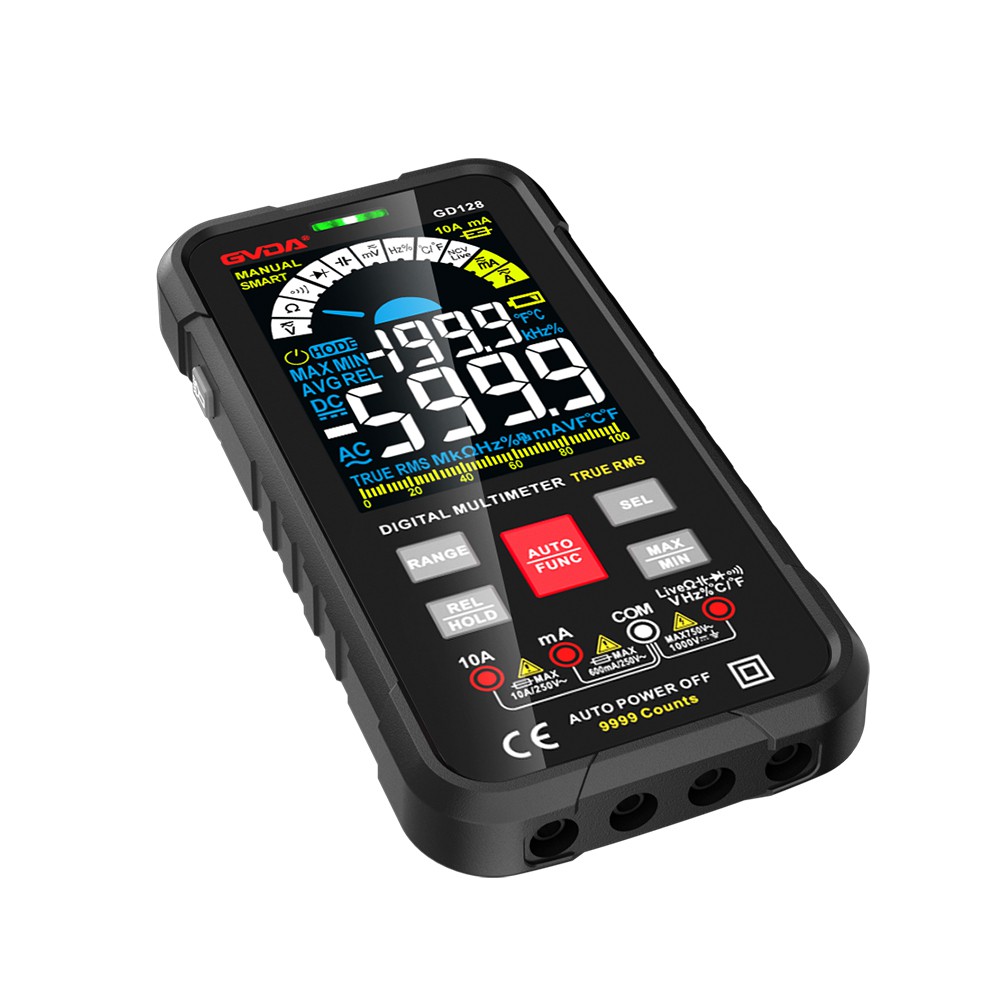

اکنون مولتی متر دیجیتال در حال حاضر یک ابزار اندازه گیری الکتریکی و الکترونیکی بسیار محبوب است و راحتی و دقت آن مورد علاقه پرسنل تعمیر و نگهداری و علاقه مندان به الکترونیک است. اما بعضی از دوستان می گویند که در اندازه گیری برخی از قطعات مانند اندازه گیری تریود به خوبی مولتی متر آنالوگ نیست. من فکر می کنم مولتی متر دیجیتال هنگام اندازه گیری تریود راحت تر است. موارد زیر بخشی از تجربه شخصی من است. من معمولاً دستگاه های تریود کوچک را اینگونه قضاوت می کنم. همچنین می توانید آن را امتحان کنید تا ببینید آیا استفاده از آن آسان است یا درست است. اگر نظر یا سوالی دارید می توانید برای من نامه بفرستید.
