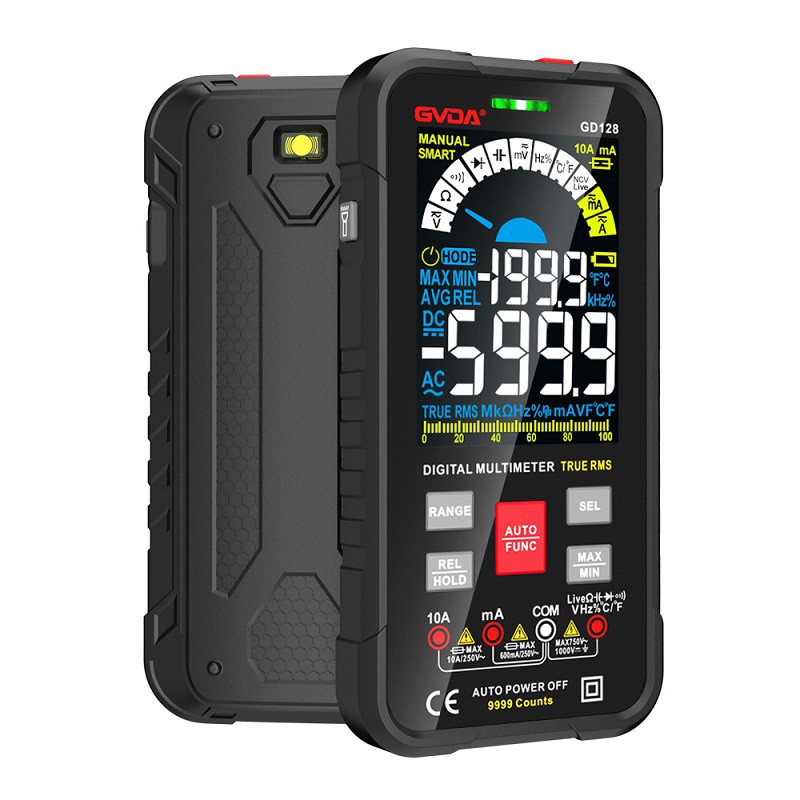

روش اندازه گیری جریان DC مولتی متر
1. سرب سیاه را در جک COM قرار دهید. هنگام اندازه گیری حداکثر جریان 200 میلی آمپر، سرب قرمز رنگ را در جک mA قرار دهید. هنگام اندازه گیری حداکثر جریان 20 آمپر، سرب قرمز را در جک 20 آمپر قرار دهید.
2. سوئیچ عملکرد را در محدوده جریان DC A - محدوده مناسب قرار دهید.
3. پروب آزمایش را به صورت سری به بار مورد آزمایش وصل کنید، پایداری را حفظ کنید و سپس بخوانید. اگر "1" را نشان داد، باید دامنه را افزایش داد. اگر "-" در سمت چپ مقدار ظاهر شود، نشان می دهد که جریان از پروب سیاه به مولتی متر می گذرد.
نکات عملیاتی
1. چرخ دنده جریان DC را انتخاب کنید و زمانی که محدوده جریان نامشخص است، از محدوده حداکثر شروع کنید.
2. به جهت جریان توجه کنید، یعنی سرب قرمز به قطب مثبت (یا پتانسیل بالا) و سرب سیاه به قطب منفی (یا پتانسیل پایین) منبع تغذیه متصل است.
3. کنتور باید به صورت سری در مدار جریان اندازه گیری شده وصل شود.
4. روش اندازه گیری جریان AC مشابه روش اندازه گیری جریان DC است، اما محدودیت قطبیت وجود ندارد.
مراحل اندازه گیری جریان DC
مرحله 1: مولتی متر را به محدوده جریان DC 200 میلی آمپر بچرخانید.
مرحله 2: S1 را در مدار فیزیکی ببندید.
مرحله 3: سرب قرمز را به 1 و سرب سیاه را به 2 وصل کنید، قرائت را مشاهده کنید و اندازه گیری کنید که جریان بین نقاط 1 و 2 در شاخه 20 میلی آمپر است.
4، اقدامات احتیاطی
1. اگر محدوده جریان اندازه گیری شده قبل از استفاده مشخص نیست، کلید عملکرد را روی حداکثر محدوده تنظیم کنید و به تدریج کاهش دهید.
2. اگر صفحه نمایش "1." باشد، نشان می دهد که محدوده بسیار کوچک است و کلید عملکرد باید در محدوده بالاتری تنظیم شود.
3. حداکثر جریان ورودی 200 میلی آمپر است. جریان بیش از حد فیوز را می سوزاند و باید تعویض شود. محدوده 20A فاقد محافظ فیوز است و در طول اندازه گیری نمی تواند از 15 ثانیه تجاوز کند.
4. روش اندازه گیری جریان AC مانند جریان DC است، اما دنده باید روی دنده AC A~ تنظیم شود. پس از اندازه گیری فعلی، خودکار قرمز باید دوباره به سوراخ "V Ω" وارد شود. اگر این مرحله را فراموش کنید و مستقیماً ولتاژ را اندازه گیری کنید، کنتور یا منبع تغذیه از بین می رود. لطفا با دقت عمل کنید!
نحوه استفاده از مولتی متر دیجیتال برای اندازه گیری جریان DC_ مولتی متر دیجیتال
دستورالعمل اندازه گیری جریان با استفاده از مولتی متر
در حالت ایده آل، مقاومت داخلی محدوده جریان باید برابر با صفر باشد، اما در واقعیت نمی توان به آن دست یافت. به دلیل وجود مقاومت داخلی، هنگام استفاده از مولتی متر برای اندازه گیری جریان، به ناچار افت ولتاژ مشخصی وجود خواهد داشت و در نتیجه خطاهای اندازه گیری رخ می دهد.
هرچه مقاومت داخلی محدوده جریان کمتر باشد، توان الکتریکی مصرفی مولتی متر هنگام اندازه گیری جریان کمتر است.
1. هنگامی که محدوده جریان یکسان باشد، هر چه مقاومت داخلی مولتی متر کمتر باشد، افت ولتاژ در مقیاس کامل کمتر و خطا در اندازه گیری جریان کمتر می شود. برای یک مولتی متر، مقادیر افت ولتاژ در مقیاس کامل برای هر محدوده جریان می تواند متفاوت باشد.
2. برای همان مولتی متر، هر چه محدوده جریان بزرگتر باشد، مقاومت داخلی کمتر و خطای اندازه گیری کوچکتر است. بنابراین برای کاهش خطا در اندازه گیری جریان، گاهی اوقات ترجیح داده می شود محدوده جریان بالاتری را انتخاب کنید. البته برای جلوگیری از افزایش قابل توجه خطای خواندن هنگام اندازه گیری جریان های کوچک، محدوده نباید خیلی زیاد باشد.
3. هنگامی که مقاومت داخلی محدوده جریان حدود 1 درصد از مقاومت کل مدار مورد آزمایش باشد، نیازی به در نظر گرفتن ولتاژ مولتی متر نیست.
