مقدمه ای بر روش عملکرد قلم الکتریکی نمایشگر دیجیتال
خودکار آزمایشی یکی از ابزارهایی است که معمولاً توسط برقکارها برای تعیین اینکه آیا یک جسم شارژ شده است یا خیر، استفاده می کند. ساختار داخلی آن یک لامپ با تنها دو الکترود است که با گاز نئون پر شده است که معمولاً به عنوان حباب نئون شناخته می شود. یک قطب به نوک خودکار و قطب دیگر به صورت سری با یک سیم با مقاومت بالا به سر دیگر قلم متصل می شود. هنگامی که ولتاژ بین دو قطب یک حباب نئون به مقدار مشخصی می رسد، درخششی بین دو قطب ایجاد می شود و شدت درخشش متناسب با ولتاژ بین دو قطب است. هنگامی که ولتاژ بین بدنه باردار و زمین از ولتاژ درخشش در ابتدای حباب نئون بیشتر باشد و نوک قلم اندازهگیری با آن تماس پیدا کند، انتهای دیگر از طریق بدن انسان به زمین متصل میشود، بنابراین قلم اندازهگیری ساطع میکند. سبک. عملکرد مقاومت در قلم اندازه گیری محدود کردن جریان عبوری از بدن انسان برای جلوگیری از خطر است.

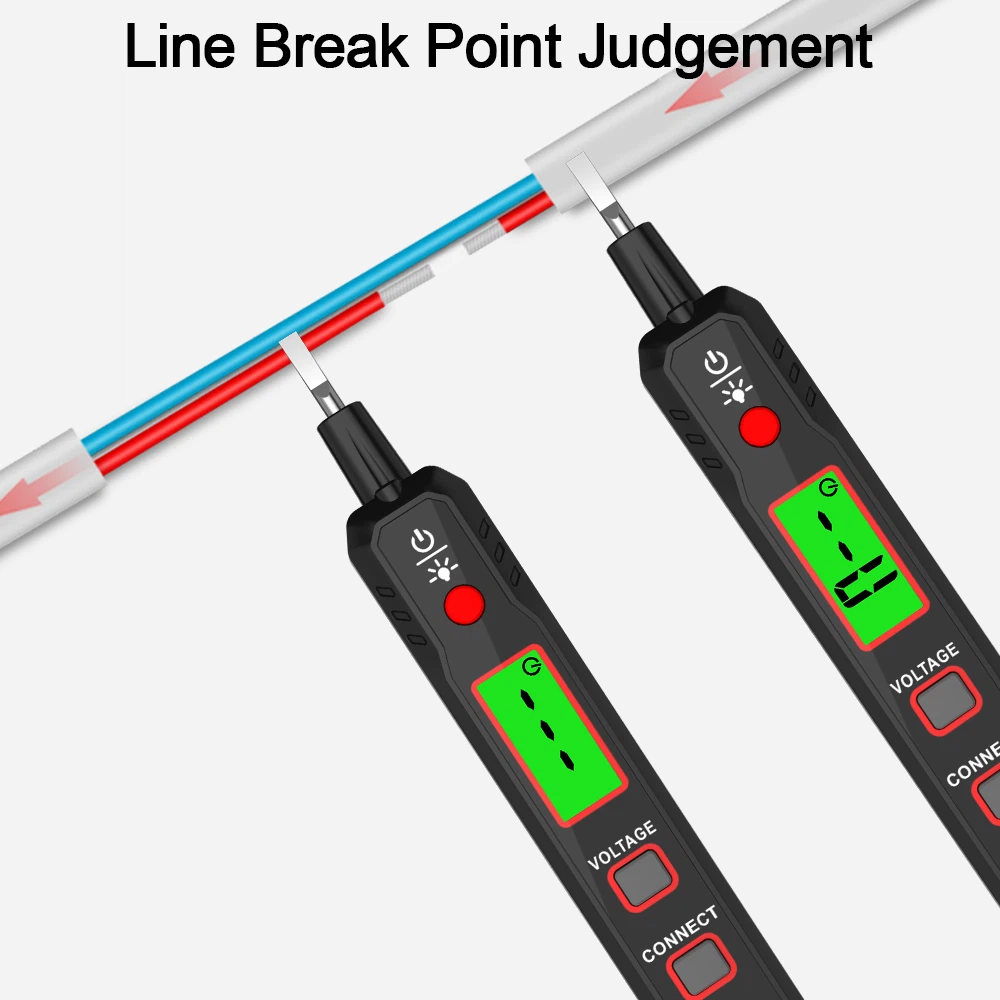

1. روش اندازه گیری فوری
روش اندازه گیری فوری به روش اندازه گیری اطلاق می شود که در آن دوربین قلم اندازه گیری مستقیماً با جسم اندازه گیری شده در تماس است تا تشخیص دهد که آیا شارژ شده است یا خیر.
هنگام استفاده از روش اندازه گیری فوری، دوربین مواد فلزی قلم اندازه گیری را با جسم اندازه گیری شده لمس کنید و کلید عملکرد اندازه گیری دقیق فوری (DIRECT) را با دست خود فشار دهید.
اگر جسم اندازه گیری شده برق دار باشد، چراغ نمایشگر روی قلم اندازه گیری روشن می شود. علاوه بر این، صفحه نمایش اطلاعاتی را برای اندازه گیری سطح ولتاژ نمایش می دهد.
قلم اندازه گیری عمومی می تواند اطلاعات 12 ولت، 36 ولت، 55 ولت، 110 ولت و 220 ولت را نمایش دهد. در شرایط عادی، مقدار اطلاعات نمایش داده شده نهایی نمایشگر، مقدار ولتاژ اندازه گیری شده است.
روش اندازه گیری فوری (ولتاژ 220 ولت)
قلم تست علاوه بر اینکه می تواند تعیین کند که آیا یک جسم برق دار است یا خیر، اهداف زیر را نیز دارد
(1) می توان از آن برای اندازه گیری فاز هسته ای ولتاژ پایین استفاده کرد تا مشخص شود که آیا سیم های مدار در فاز هستند یا خارج از فاز. روش خاص این است که روی جسمی که از زمین عایق شده است بایستید، یک قلم اندازه گیری را با دو دست بگیرید و سپس روی دو سیم مورد آزمایش آزمایش کنید. اگر دو قلم اندازه گیری نور بسیار روشنی از خود ساطع کنند، دو سیم خارج از فاز هستند. برعکس، در فاز است که بر اساس این اصل قضاوت می شود که اختلاف ولتاژ بین دو الکترود حباب نئونی در قلم اندازه گیری مستقیماً با شدت نور آن متناسب است.
(2) می توان از آن برای تمایز بین جریان متناوب و جریان مستقیم استفاده کرد. هنگام استفاده از یک خودکار آزمایشی برای آزمایش، اگر هر دو قطب در حباب نئونی قلم آزمایش نور ساطع کنند، جریان متناوب است. اگر فقط یکی از دو قطب نور ساطع کند، جریان مستقیم است.
(3) می تواند پایانه های مثبت و منفی جریان مستقیم را تعیین کند. قلم آزمایش را برای آزمایش به مدار DC وصل کنید، و الکترود با حباب نئونی که میدرخشد، الکترود منفی است، در حالی که الکترود بدون حباب نئونی که میدرخشد، الکترود مثبت است.
(4) می توان از آن برای تعیین اینکه آیا DC به زمین است استفاده کرد. در سیستم DC با عایق به زمین، ایستادن روی زمین می تواند برای تماس با قطب های مثبت یا منفی سیستم DC با یک قلم اندازه گیری استفاده شود. اگر حباب نئون قلم اندازه گیری روشن نباشد، پدیده زمینی وجود ندارد. اگر حباب نئون روشن شود، نشان دهنده اتصال زمین و اگر در انتهای قلم روشن شود، نشان دهنده اتصال زمین مثبت است. اگر به انتهای انگشت بتابد، زمین منفی است. البته باید به این نکته اشاره کرد که در سیستم های DC با رله مانیتورینگ اتصال به زمین، نمی توان از این روش برای تعیین زمینی بودن سیستم DC استفاده کرد.
