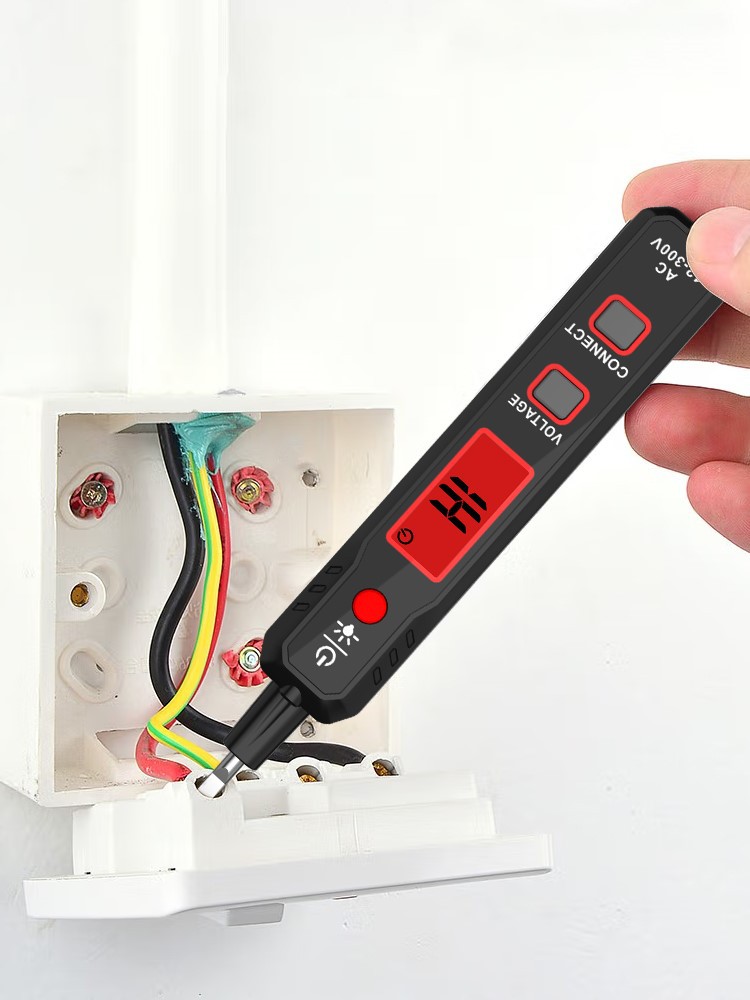

چگونه از قلم تست نمایشگر دیجیتال استفاده کنیم؟
(1) توضیحات دکمه:
(یک کلید) DIRECT، دکمه اندازه گیری مستقیم (دور از صفحه LCD)، یعنی وقتی از نوک قلم برای لمس مستقیم خط استفاده می کنید، لطفاً این دکمه را فشار دهید.
(کلید B) INDUCTANCE، دکمه اندازه گیری القایی (نزدیک به صفحه LCD)، یعنی وقتی خط را با نوک قلم لمس می کنید، لطفاً این دکمه را فشار دهید.
توجه: صرف نظر از نحوه چاپ بر روی قلم برقی، لطفاً به یاد داشته باشید که کلید اندازه گیری مستقیم آن چیزی است که از صفحه LCD دورتر است. نزدیکتر به LCD کلید سنسور است.
(2) قلم تست نمایشگر دیجیتال برای تشخیص مستقیم 12-250 ولت AC و DC و تشخیص غیر مستقیم سیم خنثی، سیم فاز و نقطه شکست برق AC مناسب است. همچنین می تواند تداوم هادی های مرده را اندازه گیری کند.
(3) تشخیص مستقیم:
① آخرین عدد مقدار ولتاژ اندازه گیری شده است.
②زمانی که مقدار نمایش برش بالا کمتر از 70 درصد باشد، مقدار برش پایین را نمایش می دهد.
③ هنگام اندازه گیری جریان مستقیم، قطب دیگر را با دست خود لمس کنید.
(4) تشخیص غیر مستقیم: کلید B را فشار داده و نگه دارید و نوک قلم را به خط برق نزدیک کنید. اگر خط برق شارژ شود، نمایشگر قلم نمایشگر دیجیتال نماد ولتاژ بالا را نمایش می دهد.
(5) تشخیص نقطه شکست: کلید B را نگه دارید و به صورت طولی در امتداد سیم حرکت کنید، جایی که هیچ نمایشگری در پنجره نمایشگر وجود ندارد، نقطه شکست است.
یک روش جایگزین برای استفاده از قلم اندازه گیری
(1) می توان از آن برای تأیید فاز ولتاژ پایین برای اندازه گیری اینکه آیا سیم هایی در خط در فاز هستند یا خارج از فاز استفاده می شود. روش خاص این است: روی یک جسم عایق شده از زمین بایستید، در هر دست یک سرب تست بگیرید و سپس روی دو سیم مورد آزمایش تست کنید. اگر دو سیم تست به خوبی بدرخشند، دو سیم سرب متفاوت هستند. برعکس، این همان فاز است که با این اصل قضاوت می شود که اختلاف ولتاژ بین دو قطب لامپ نئون در قلم آزمایشی متناسب با شدت نور آن است.
(2) می توان از آن برای تشخیص جریان متناوب و جریان مستقیم استفاده کرد. هنگام آزمایش با یک خودکار آزمایشی، اگر هر دو قطب در لامپ نئون قلم آزمایش بدرخشند، جریان متناوب است. اگر فقط یکی از دو قطب بدرخشد جریان مستقیم است.
(3) می تواند در مورد قطب مثبت و منفی جریان مستقیم قضاوت کند. قلم تست را برای تست به مدار DC وصل کنید، قطبی که روی لامپ نئون می درخشد قطب منفی است و قطبی که نمی تابد قطب مثبت است.
(4) می توان از آن برای قضاوت در مورد زمین بودن DC استفاده کرد. در سیستم DC عایق زمین می توانید روی زمین بایستید و با قلم تست قطب مثبت یا منفی سیستم DC را لمس کنید. اگر لامپ نئون قلم تست روشن نشود، پدیده ارت وجود ندارد. اگر لامپ نئون روشن شود به این معنی است که پدیده زمین وجود دارد و اگر مانند روی نوک قلم روشن شود به این معنی است که الکترود مثبت زمین است. اگر نور در انتهای انگشت باشد، زمین منفی است. البته باید به این نکته اشاره کرد که در سیستم DC با رله مانیتورینگ زمین، نمی توان از این روش برای تعیین زمین بودن سیستم DC استفاده کرد.
