نحوه اندازه گیری نشتی با مولتی متر دیجیتال
باتری داخل مولتی متر 9 تا 15 ولت است. فایل های مقاومت و ولتاژ فقط می توانند اتصال کوتاه را تعیین کنند و تقریباً قضاوت در مورد وجود نشتی دارند.
سه راه برای بررسی نشتی با مولتی متر وجود دارد:
1. اندازه گیری خاموش: تمام وسایل برقی را خاموش و جدا کنید، از یک مولتی متر با چرخ دنده RX10K استفاده کنید، یک سرب تست به سیم برق متصل است و سیم تست دیگر به زمین (یا شیر آب) متصل است. باید مقاومت بی نهایت نشان دهد، در غیر این صورت نشتی وجود خواهد داشت.
2. اندازه گیری زنده: از یک مولتی متر با محدوده ولتاژ متناوب 250- ولت برای اندازه گیری پوسته فلزی دستگاه الکتریکی که مشکوک به نشتی است استفاده کنید. یک سرب آزمایشی به پوسته وصل شده است و سیم آزمایشی دیگر به زمین (یا شیر آب) متصل است. وقتی نشانگر ولتاژی بالاتر از 30-50 ولت نشان میدهد، آن را جایگزین کنید از 50 ولت متناوب استفاده کنید. اگر منبع تغذیه بالاتر از 30 ولت تایید شود، نشتی است و کمتر از 30 ولت طبیعی است. سپس سیم دوشاخه منبع تغذیه صفر و آتش را عوض کرده و دوباره اندازه گیری کنید تا تایید شود.
3. اندازه گیری نشتی بین سیم برق و سیم نول (یا سیم برق و سیم برق): تمام وسایل برقی را خاموش و جدا کنید، مقاومت بین سیم برق و سیم نول را اندازه بگیرید، باید بی نهایت باشد وگرنه نشتی است.
روش نشتی را با مولتی متر دیجیتال به صورت زیر بررسی کنید:
1. از دنده اهم مولتی متر استفاده کنید (درجه R×10k یا R×1k، بسته به ظرفیت خازن)، زمانی که دو سیم آزمایشی دو سیم سرب ظرف را لمس می کنند، عقربه های متر ابتدا در جهت عقربه های ساعت قرار می گیرند. (به سمت راست) چرخش کنید، و سپس به آرامی به سمت چپ نزدیک موقعیت ∞ برگردید، این فرآیند فرآیند شارژ خازن است.
2. مقدار مقاومتی که در هنگام ثابت بودن سوزن به آن اشاره می شود، مقاومت نشتی (R) خازن است. اگر سوزن ساعت در حین اندازه گیری از بی نهایت فاصله داشته باشد، نشان می دهد که خازن نشتی جدی دارد و نمی توان از آن استفاده کرد. هنگام اندازهگیری مقاومت نشتی برخی از خازنها، هنگامی که نشانگر به موقعیت بینهایت برمیگردد، دوباره در جهت عقربههای ساعت میچرخد که نشاندهنده جدیتر بودن نشتی خازن است. به طور کلی لازم است که مقاومت نشتی R بیشتر یا برابر با 500k باشد، در غیر این صورت نمی توان از آن استفاده کرد. 3. نکته: برای خازن های با ظرفیت کمتر از 5000pF، مولتی متر نمی تواند مقاومت نشتی خود را اندازه گیری کند.
مولتی مترها که با نام های مولتی متر، مولتی متر، سه متر، مولتی متر و غیره نیز شناخته می شوند، ابزارهای اندازه گیری ضروری در الکترونیک قدرت و سایر بخش ها هستند. به طور کلی، هدف اصلی اندازه گیری ولتاژ، جریان و مقاومت است. مولتی مترها با توجه به حالت نمایش به مولتی متر اشاره گر و مولتی متر دیجیتال تقسیم می شوند. این یک ابزار اندازه گیری چند منظوره و چند بردی است. به طور کلی، مولتی متر می تواند جریان DC، ولتاژ DC، جریان AC، ولتاژ AC، مقاومت و سطح صدا و غیره را اندازه گیری کند و برخی نیز می توانند جریان AC، خازن، اندوکتانس و نیمه هادی را اندازه گیری کنند. برخی از پارامترها (مانند ) و غیره.
عملکرد پایه
از مولتی متر می توان نه تنها برای اندازه گیری مقاومت جسم اندازه گیری شده، بلکه برای اندازه گیری ولتاژ DC نیز استفاده کرد. برخی مولتی مترها حتی می توانند پارامترهای اصلی ترانزیستورها و ظرفیت خازن ها را اندازه گیری کنند. مهارت کامل در استفاده از مولتی متر یکی از اساسی ترین مهارت های فناوری الکترونیک است.

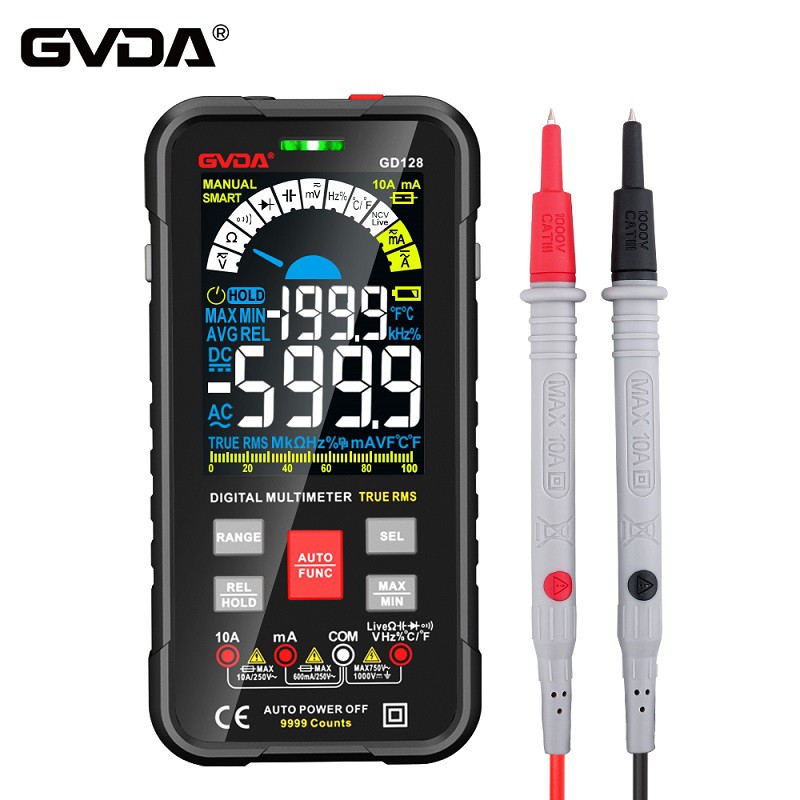

مولتی مترهای رایج عبارتند از مولتی متر اشاره گر و مولتی متر دیجیتال. مولتی متر اشاره گر یک ابزار اندازه گیری چند منظوره با سر متر به عنوان جزء اصلی است و مقدار اندازه گیری شده توسط اشاره گر سر متر خوانده می شود. مقدار اندازه گیری شده مولتی متر دیجیتال مستقیماً به صورت دیجیتالی توسط نمایشگر کریستال مایع نمایش داده می شود که به راحتی قابل خواندن است و برخی از آنها عملکرد اعلان صوتی نیز دارند. مولتی متر متری است که ولت متر، آمپرمتر و اهم متر را در یک سر ترکیب می کند.
فایل جریان DC مولتی متر یک ولت متر DC چند برد است. محدوده ولتاژ را می توان با اتصال مقاومت تقسیم کننده ولتاژ مدار بسته به موازات سر کنتور افزایش داد. فایل ولتاژ DC مولتی متر یک ولت متر DC چند برد است. اتصال مقاومت تقسیم کننده ولتاژ به صورت سری با سر کنتور می تواند محدوده ولتاژ آن را افزایش دهد. مقاومتهای تقسیمکننده ولتاژ مختلف محدودههای اندازهگیری متناظر متفاوتی دارند. سر متر مولتی متر یک دستگاه اندازه گیری سیستم مغناطیسی است که فقط می تواند از جریان مستقیم عبور کند و از دیودها برای تبدیل جریان متناوب به جریان مستقیم استفاده می کند و در نتیجه اندازه گیری جریان متناوب را درک می کند.
