نحوه تشخیص عیب با آمپرمتر گیره در سیستم زمین DC
در صورت بروز مشکل در اتصال زمین سیستم باس DC ترانسفورماتور، پست و اتاق توزیع برق، تشخیص یا یافتن آن بسیار مشکل ساز است. معمولاً کارگران برای جستجوی بخش ها از مولتی متر استفاده می کنند که نه تنها بر راندمان کار تأثیر می گذارد بلکه برای جستجو نیز ایمن نیست. لازم است قسمت به بخش خط DC اندازه گیری شود تا برخی از تجهیزات فشار قوی از حفاظ خارج شوند که به طور جدی بر مسائل ایمنی تأثیر می گذارد.
بدون تأثیر بر عملکرد سیستم DC، روش اتصال زمین خطای باس DC را به صورت آنلاین پیدا کنید. انتخاب خط زمینی سیستم DC پست عمدتاً از روش تزریق سیگنال فرکانس پایین، روش تشخیص جریان نشت DC و روش کشیدن مدار استفاده می کند. روش تزریق به راحتی تحت تأثیر ظرفیت توزیع شده قرار می گیرد. روش کشش نمی تواند شاخه زمین را با حلقه های انگلی انتخاب کند. روش تشخیص جریان نشتی DC نیاز به نصب سنسور جریان نشتی DC در هر شاخه دارد و حساسیت سنسور به دلیل هزینه دستگاه نمی تواند تضمین شود. ، حساسیت انتخاب خط محدود است.

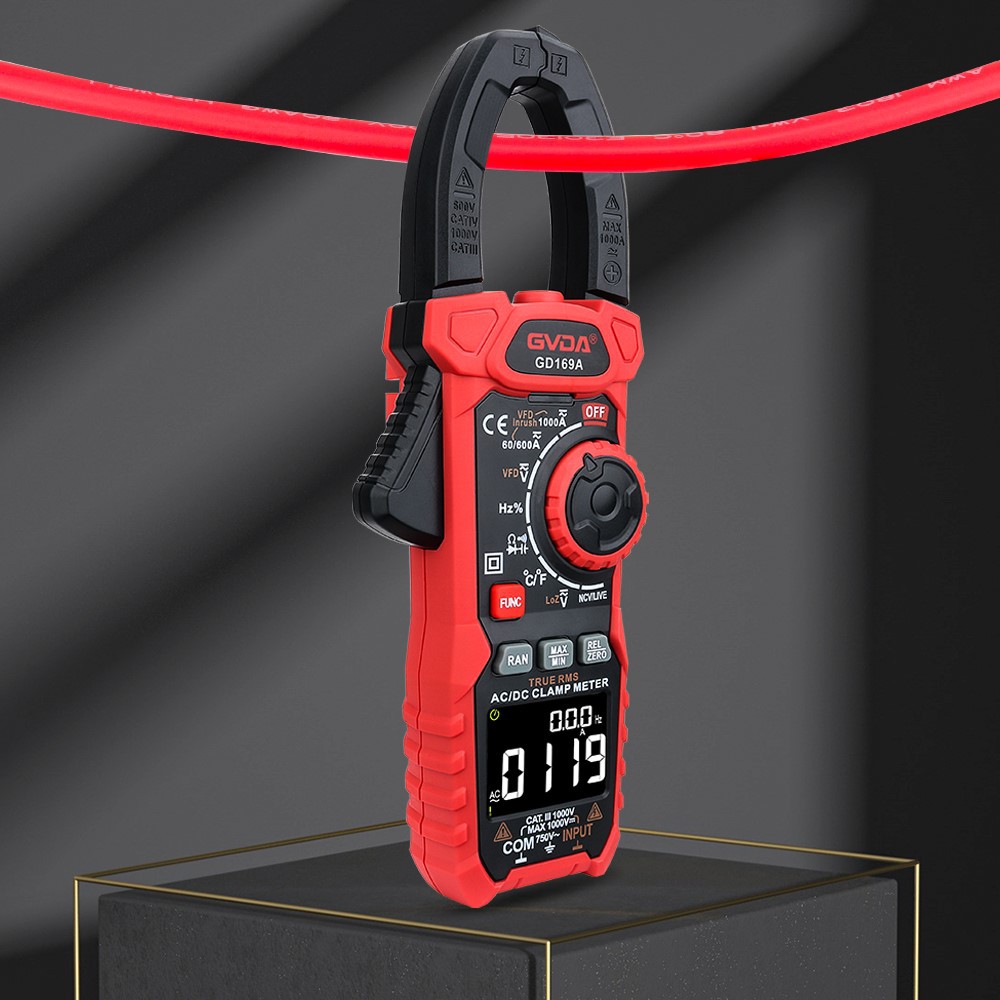

هیچ یک از سه روش نمی تواند انتخاب صحیح خط را تضمین کند. بنابراین، روش تشخیص جریان نشتی DC کمی بهبود یافته است و اندازه گیری جریان نشتی به یک آمپرمتر گیره DC با دقت بالا تغییر می کند. هنگامی که متر جریان نشتی گیره DC سیم مثبت یا منفی سیستم DC پست را به زمین آزمایش می کند، جریان نشتی زمین بزرگترین است. هنگامی که مقاومت زمین بزرگ است، جریان نشتی کوچک است که ممکن است کمتر از 1 میلی آمپر باشد. بنابراین آمپرمتر کلمپ که مستقیماً جریان نشتی زمین را اندازه گیری می کند باید شرایط زیر را برآورده کند: 1. می تواند هسته سیم گیره دار (تک هسته ای یا چند هسته ای) را اندازه گیری کند. دقت بالا، خطای کوچک
سیم های مثبت و منفی خط DC را به هم ببندید تا نشتی DC را اندازه گیری کنید. برای اندازه گیری نشتی AC، سیم های برق و خنثی AC را به هم ببندید. برای اندازه گیری جریان نشتی سیم زمین، سیم زمین را ببندید. خط اصلی را ببندید و جریان خط اصلی را اندازه بگیرید.
