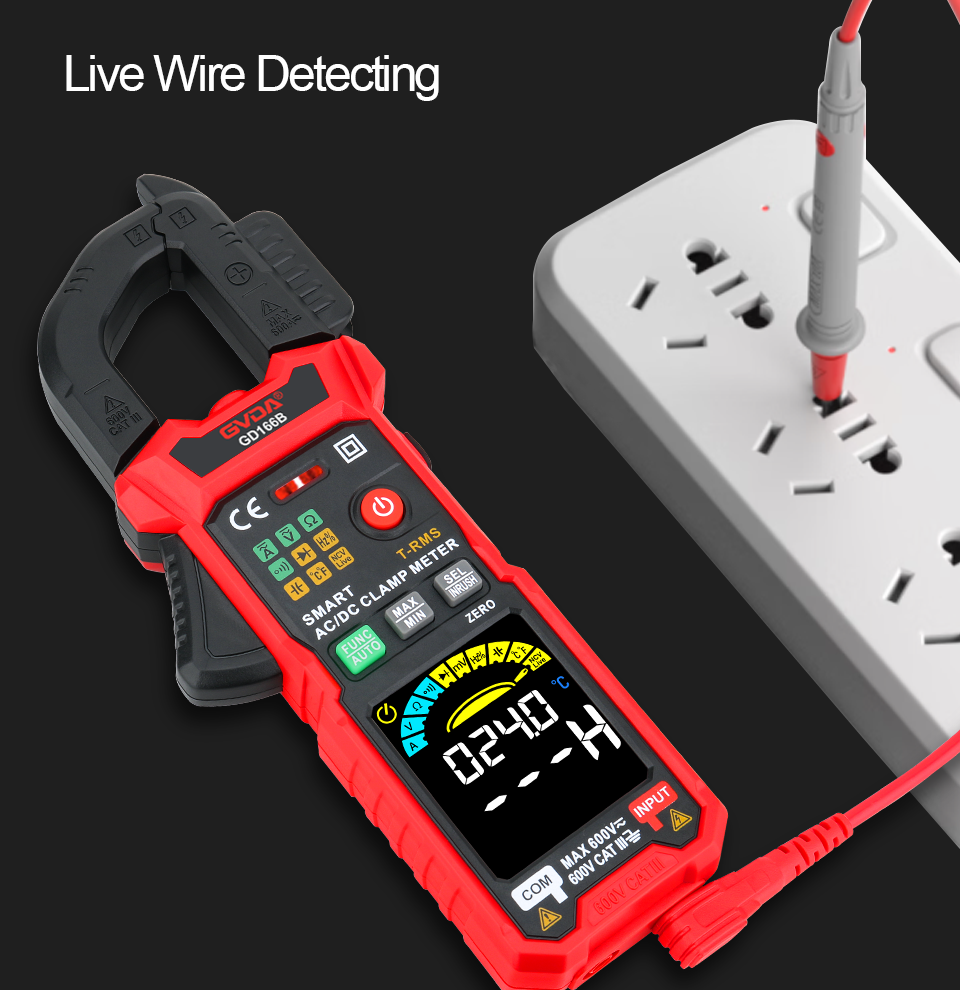

کاربرد آمپرمتر کلمپ در بازرسی تاسیسات برقی
1. قطبیت مدار ترانسفورماتور جریان را شناسایی کنید
هنگام استفاده از یک وات-ساعت متر استاندارد برای بررسی وات-ساعت سنج جانبی ولتاژ بالا در محل، اگر نیاز به بررسی صحت قطبیت مدار ترانسفورماتور جریان دارید، می توانید از آمپرمتر AC گیره دار برای قضاوت استفاده کنید.
2. برای وات ساعت سه سیم سه فاز، به ترتیب جریان های فاز A و C متصل به کنتور استاندارد را گیره و اندازه گیری کنید و مقادیر باید برابر یا مشابه باشند. سپس مجموع برداری فاز A و C را گیره دهید، اگر مقدار آن برابر یا نزدیک به مقدار فاز A و C باشد، به این معنی است که دو فازی که باید گیره داده شوند، قطبیت یکسانی دارند، اگر برابر یا نزدیک باشد. به فاز A و C، ده هزار بار، سپس دو فاز اندازه گیری شده توسط گیره دارای قطب مخالف هستند.
برای وات ساعت چهار سیمه سه فاز، جریان های A، B، C و فاز باید ابتدا گیره داده شوند و مقادیر آنها باید برابر یا مشابه باشد. سپس مجموع برداری سه فاز A، B و C را اندازه گیری کنید. مقدار صفر است، که نشان می دهد قطبیت سه فازی که باید گیره داده شوند، یکسان است. یک یا دو فاز از سه فاز با قطبیت معکوس اندازه گیری می شوند.
به همین ترتیب، اگر بررسی های دیگری روی تجهیزات در حال کار در محل انجام شود، تا زمانی که سمت ثانویه ترانسفورماتور جریان درگیر باشد، یا اتصال △ و اتصال △ صحیح باشد، روش فوق نیز قابل اجرا است.
اجزای تریستور و یکسو کننده سیلیکون را بررسی کنید
در حین کار تریستور یا عنصر یکسو کننده سیلیکون، جریان DC ضربانی جریان می یابد و مقدار آن با گذشت زمان تغییر می کند، بنابراین می توان آن را با آمپرمتر گیره AC تشخیص داد.
هنگام بررسی، فقط سیمکشی اصلی مثبت یا منفی هر عنصر یکسو کننده تریستور یا سیلیکون را ببندید و با توجه به وجود یا عدم وجود و بزرگی قرائت جریان، در مورد عادی بودن عنصر قضاوت کنید. اگر قرائت کلمپ متر صفر باشد به این معنی است که قطعه کار نمی کند یا مدار ماشه تریستور معیوب است یا قطعه آسیب دیده است یا ممکن است هسته فیوز منفجر شده باشد. برعکس، اگر مقادیر جریان اجزای سه فاز اساساً متعادل باشند، نشان می دهد که مدار اصلی و مدار ماشه تریستور به طور عادی کار می کنند. اگر جریان سه فاز به طور جدی نامتعادل باشد، ممکن است مدار ماشه تریستور به خوبی رفع اشکال نشده باشد، یا ممکن است در قسمت AC دستگاه یکسو کننده، مثلاً یک فاز ترانسفورماتور یکسو کننده، ایراد داشته باشد. قطع است و غیره
