ساختار قلم تست چیست؟ یک قلم اندازه گیری چقدر ولتاژ را می تواند اندازه گیری کند
ساختار قلم تست چیست
قلم تست یکی از ابزارهای ضروری برای برقکارها است که برای اندازه گیری زنده بودن هادی استفاده می شود. عمدتاً برای بررسی اینکه آیا مدارهای الکتریکی و تجهیزات برق دارند یا خیر استفاده می شود. در اینجا مقدمه ای بر ساختار یک قلم تست می باشد. بیایید با هم نگاهی بیندازیم!

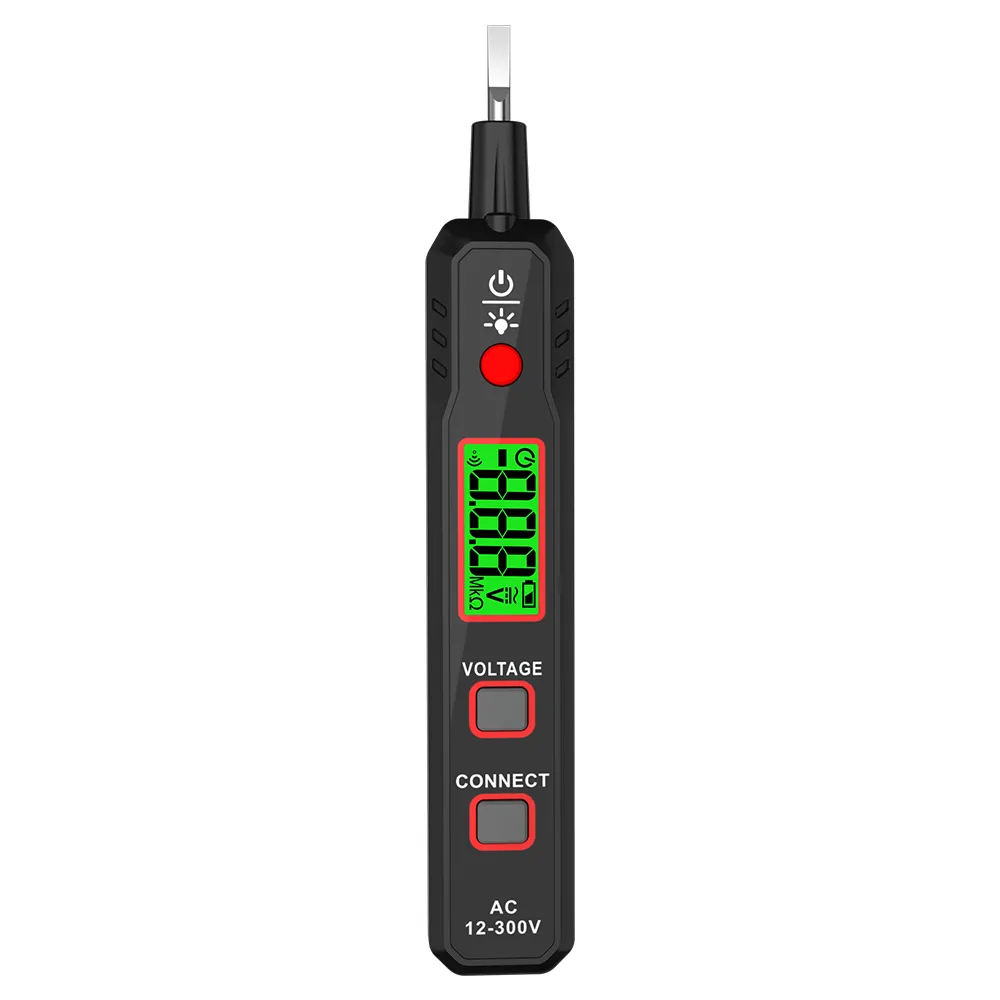

ساختار یک قلم اندازه گیری به طور کلی از یک الکترود تماسی، مقاومت، حباب نئون، فنر و یک پوشش فلزی انتهایی (الکترود تماس دست) تشکیل شده است. برای دستگاههای دیجیتال، صفحهنمایش، چراغهای نشانگر، کلیدهای تأیید روشن/خاموش و زمان و کلیدهای تست خاموش شدن نیز وجود دارد.
علاوه بر این، انواع مختلفی از ظاهر برای قلم های اندازه گیری الکتریکی وجود دارد، مانند آن هایی که به شکل پیچ گوشتی هستند اما نمی توان از آنها به عنوان پیچ گوشتی استفاده کرد، نمی توان آنها را برای سفت کردن پیچ ها یا جدا کردن پیچ ها استفاده کرد. همچنین انواع جدیدی از قلم های اندازه گیری مانند قلم های دیجیتال وجود دارد که نه تنها می توانند وجود برق در سیم را مشاهده کنند، بلکه مقدار ولتاژ را نیز اندازه گیری می کنند. علاوه بر این برخی از دوستان برقکار از قلم های اندازه گیری نوع القایی استفاده می کنند که استفاده از آنها بسیار راحت است. انواع مختلفی از خودکارهای تست وجود دارد که انتخاب را برای برقکارها افزایش می دهد.
یک قلم اندازه گیری چقدر ولتاژ را می تواند اندازه گیری کند
1. محدوده ولتاژ اندازه گیری شده توسط یک قلم تست معمولی بین 60 ولت و 500 ولت است. وقتی ولتاژ زیر 60 ولت باشد، لوله نئون قلم آزمایش ممکن است نور ساطع نکند. هنگامی که ولتاژ بالای 500 ولت باشد، نمی توان از یک خودکار آزمایشی معمولی برای اندازه گیری استفاده کرد، در غیر این صورت ممکن است باعث شوک الکتریکی شخصی شود.
2. هنگام استفاده، مهم است که اطمینان حاصل شود که انگشتان شما با نگهدارنده خودکار فلزی (سبک قلم) یا پیچ فلزی بالای قلم آزمایشی (سبک پیچ گوشتی) در تماس هستند، به طوری که جریان از جسم شارژ شده عبور کند. در حال آزمایش است و یک مدار بین قلم آزمایش و بدن انسان و زمین ایجاد می کند. تا زمانی که ولتاژ بین بدنه باردار آزمایش شده و زمین از 60 ولت بیشتر شود، لوله نئون روشن می شود. هنگام مشاهده، نور پس زمینه پنجره لوله نئون باید رو به اپراتور باشد.
