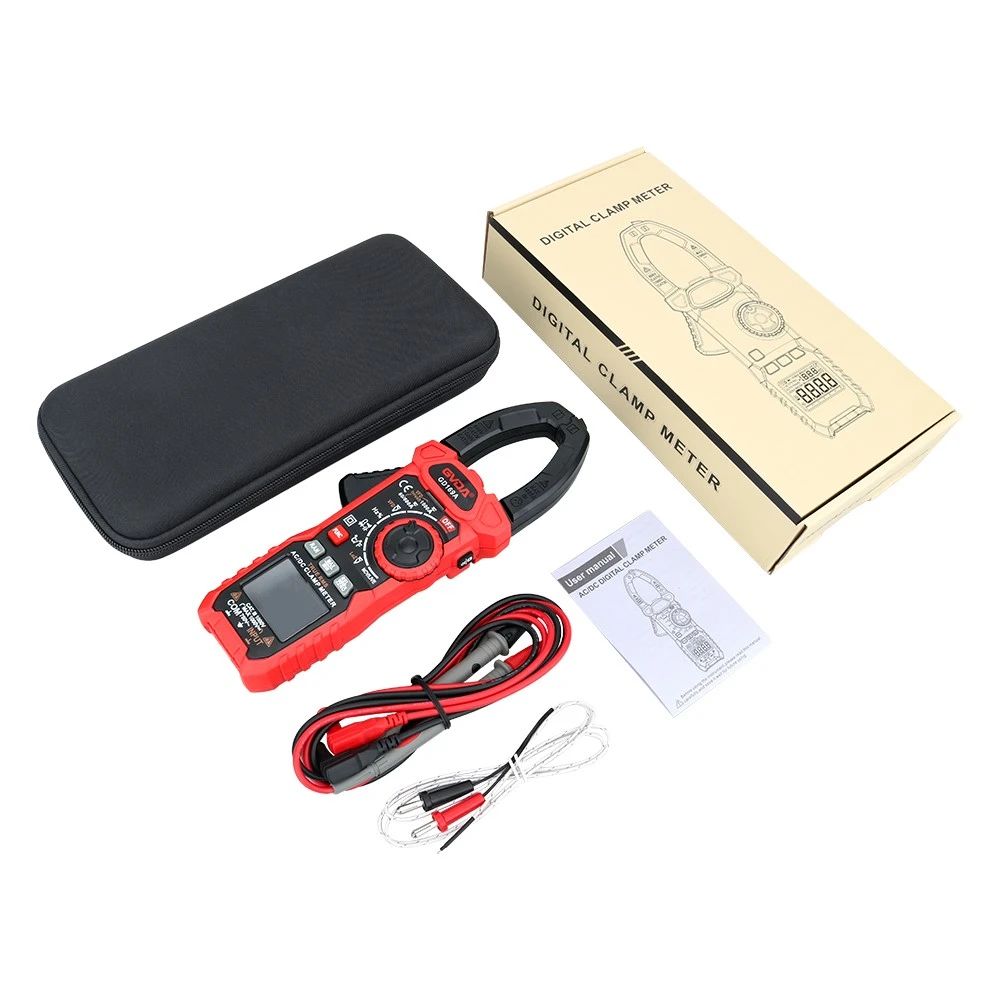

کلمپ متر چیست؟
آمپرمتر کلمپ ترکیبی از ترانسفورماتور جریان و آمپرمتر است. هسته آهنی ترانسفورماتور جریان را می توان با سفت شدن آچار باز کرد. سیمی که جریان اندازه گیری شده از آن عبور می کند می تواند بدون قطع شدن از شکافی که توسط هسته آهنی باز می شود عبور کند و با آزاد شدن آچار هسته آهنی بسته می شود. سیم مدار اندازه گیری شده که از هسته آهنی عبور می کند به سیم پیچ اولیه ترانسفورماتور جریان تبدیل می شود و با عبور جریان جریان در سیم پیچ ثانویه القا می شود. به طوری که آمپرمتر متصل به سیم پیچ ثانویه دارای علامت ----- اندازه گیری جریان خط مورد آزمایش است.
اصل کلمپ متر
آمپرمتر کلمپ عمدتاً از یک ترانسفورماتور جریان و یک آمپرمتر تشکیل شده است. برای تکمیل تشخیص جریان مدار هنگام بسته شدن مدار استفاده می شود. عملکردهای متعددی مانند خاموش شدن خودکار، حفظ اطلاعات، مقاومت/آژیر و بازگشت صفر خودکار دارد.
و کار با آن آسان و حمل آن آسان است، مخصوصاً به دلیل اینکه نیازی به قطع مدار نیست و در برخی موارد آن را به ابزار تشخیص ضروری تبدیل می کند.
اقدامات احتیاطی برای عملکرد آمپرمتر کلمپ:
1. هنگام اندازه گیری جریان زیر 5A، برای اینکه نتیجه اندازه گیری دقیق تر شود، توصیه می شود از اندازه گیری سیم پیچ استفاده کنید.
2. اطمینان حاصل کنید که فک ها تمیز و سالم هستند، به طوری که نتایج اندازه گیری را به دلیل کثیفی تحت تاثیر قرار ندهند.
3. سعی کنید مایع حامل را در مرکز فک قرار دهید.
4. از آمپرمتر کلمپ برای اندازه گیری جریان سیم در معرض برای جلوگیری از برق گرفتگی، اتصال کوتاه و غیره استفاده نکنید.
5. اگر در حین اندازه گیری صدای الکترومغناطیسی از فک ها شنیدید یا در دستی که آمپرمتر کلمپ را نگه می دارد لرزش خفیفی احساس کردید، به این معنی است که وجه های انتهایی فک ها محکم به هم متصل نشده اند یا ممکن است زنگ زدگی یا کثیفی وجود داشته باشد. باید فوراً تمیز شود، در غیر این صورت اندازه گیری های نادرست نتیجه می شود.
6. در حین اندازه گیری جریان نمی توان برد را تغییر داد و بعد از قطع جریان باید دامنه را تغییر داد در غیر این صورت آمپرمتر کلمپ به راحتی آسیب می بیند و پرسنل اندازه گیری ایمن نیستند.
اصل آمپرمتر کلمپ:
آمپرمتر کلمپ از اصل کار اندوکتانس متقابل استفاده می کند. هنگامی که آچار فشرده می شود، هسته آهنی ترانسفورماتور جریان باز می شود و جریان اندازه گیری شده از طریق سیم از طریق دهانه هسته آهنی عبور می کند. پس از آزاد شدن آچار، هسته آهنی بسته می شود. تثبیت سیم اندازه گیری شده به تازگی تکمیل شده است.
در فرآیند تشخیص، سیم عبوری از هسته آهنی به عنوان سیم پیچ اولیه ترانسفورماتور جریان در نظر گرفته می شود و جریان در سیم پیچ اولیه جریان می یابد به طوری که جریان در سیم پیچ ثانویه نیز القا می شود.
آمپرمتر به سمت ثانویه آن متصل است، بنابراین مقدار جریان اندازه گیری شده در سیم جانبی اولیه را می توان از طریق نمایش آمپرمتر به دست آورد.
