علامت های روی مولتی متر به چه معناست؟

علامت های روی مولتی متر به چه معناست؟

مولتی متر در تجهیزات الکتریکی، لوازم خانگی، برق الکترونیکی ابزار تست لازم مشغول است. معمولاً از دو نوع مکانیکی و الکترونیکی استفاده می شود. به طور کلی، بیشتر انتخاب مکانیکی از نوع MF47، مدل های مولتی متر دیجیتال الکترونیکی بسیار زیاد است.

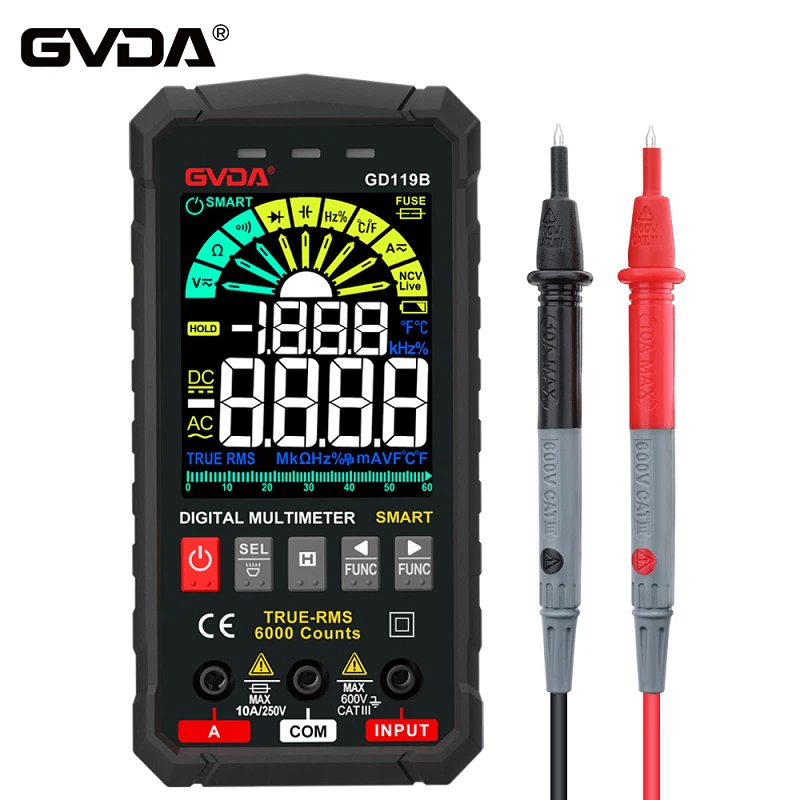

نمادهایی که معمولا در مولتی متر استفاده می شود

① DCA → جریان DC → میکرو آمپر (uA) → میلی آمپر (mA) → آمپر (A).

② DC Ⅴ → ولتاژ DC → میلی ولت (m Ⅴ) → ولت (Ⅴ).

③ AC V → ولتاژ AC → ولت (V).

④Ω → مقاومت DC → اهم (Ω)

→ کیلوهم (KΩ) → مگا اهم (MΩ)

⑤ Pathway Buzzing → Buzzer وقتی کمتر از 10Ω به صدا در می آید.

⑥ اندازه گیری ظرفیت → C*0.1، C*1، C*10، C*100، C*1K، و غیره.

⑦ hFE → تقویت DC ترانزیستور.

⑧ dB→ سطح صوتی →{{0}}dB~+22dB, 0dB=1mw/600Ω.

استفاده مکانیکی MF47;
قبل از استفاده، باید بررسی کنید که آیا نشانگر در موقعیت صفر مکانیکی قرار دارد، مثلاً به موقعیت صفر اشاره نمی کند، می توانید تنظیم کننده صفر را روی جلد میز بچرخانید تا نشانگر موقعیت صفر را نشان دهد. سپس دوشاخه های قرمز و مشکی نوار تست را در جک های "+" و "-" مانند اندازه گیری AC/DC 2500V یا DC 10A وارد کنید، دوشاخه های قرمز باید در جک هایی با برچسب "2500V" یا "10A" وارد شوند. . سوکت " یا "10A".

اندازه‌گیری جریان DC: هنگام اندازه‌گیری 0.05-500mA، سوئیچ را روی سطح جریان مورد نظر بچرخانید. با اندازه گیری 10 آمپر، دوشاخه قرمز "+" باید در جک 10 آمپر قرار داده شود، سوئیچ را می توان روی حد جریان DC 500 میلی آمپر قرار داد و سپس نوار تست را به صورت سری در مدار مورد آزمایش وصل کرد.

اندازه گیری ولتاژ AC و DC: هنگام اندازه گیری AC {{0}}V یا DC 0.25-1000V، سوئیچ را به چرخ دنده ولتاژ مورد نیاز بچرخانید. با اندازه گیری 2500 ولت AC و DC، سوئیچ باید در موقعیت AC و DC 1000 ولت چرخانده شود و سپس میله تست را در مدار مورد آزمایش وصل کنید. اگر به یک پروب ولتاژ بالا مجهز باشد، می تواند ولتاژ بالای تلویزیون های کمتر یا مساوی 25 کیلو ولت را اندازه گیری کند. اندازه گیری، سوئیچ باید در موقعیت 50uA قرار گیرد، پروب ولتاژ بالا از دوشاخه قرمز و سیاه به سوکت "+"، "-"، گیره های زمین و اتصال صفحه فلزی تلویزیون وارد شده و سپس پروب را برای اندازه گیری نگه دارید. . اندازه گیری ولتاژ AC 10V، قرائت ها، لطفا به مقیاس ویژه AC 10V (قرمز) مراجعه کنید.

اندازه گیری مقاومت DC: باتری را نصب کنید (R14 نوع 2 # 1.5 ولت و 6F22 نوع 9 ولت هر کدام)، سوئیچ را به چرخ دنده اندازه گیری مقاومت مورد نیاز بچرخانید، میله تست را دو تا کوتاه کنید، دستگیره اهم را تنظیم کنید، به طوری که نشانگر در یک راستا قرار گیرد. موقعیت اهم "0" و سپس برای اندازه گیری از میله تست جدا می شود. برای اندازه گیری مقاومت در مدار، ابتدا باید منبع تغذیه را قطع کنید، مانند خازن های موجود در مدار ابتدا باید تخلیه شوند. هنگام بررسی مقاومت نشتی خازن های الکترولیتی پلاریزه، می توانید سوئیچ را روی فایل R × 1k قرار دهید، میله قرمز نوار تست باید به ترمینال منفی خازن وصل شود، میله سیاه به ترمینال مثبت خازن متصل است. . توجه: هنگامی که R×1k را نمی توان روی صفر تنظیم کرد یا زنگ به درستی کار نمی کند، لطفا باتری 2# (1.5V) را تعویض کنید. هنگامی که چرخ دنده R×10k را نمی توان در موقعیت صفر تنظیم کرد، یا روشنایی لوله نور دنده تشخیص مادون قرمز کافی نیست، لطفاً باتری چند لایه 6F22 (9V) را تعویض کنید.
