استفاده ماهرانه از مولتی متر برای اندازه گیری مقاومت زمین

استفاده ماهرانه از مولتی متر برای اندازه گیری مقاومت زمین

در بسیاری از موارد، لازم است که الکترودهای زمین را دفن کرده و مراحل اتصال به زمین را به بیرون هدایت کنید تا تجهیزات ابزار به طور قابل اعتماد زمین شوند. برای اطمینان از اینکه مقاومت زمین مطابق با الزامات است، معمولاً به یک تستر مقاومت زمین اختصاصی برای اندازه گیری نیاز است.

اما در کار عملی، تسترهای تخصصی مقاومت زمین گران هستند و یافتن آنها دشوار است. آیا می توان از مولتی متر برای اندازه گیری مقاومت زمین استفاده کرد؟ نویسنده آزمایش هایی را بر روی مقاومت زمینی انواع مختلف خاک با استفاده از مولتی متر انجام داد و داده های اندازه گیری شده توسط مولتی متر را با داده های اندازه گیری شده توسط یک تستر مقاومت زمین اختصاصی مقایسه کرد. این دو خیلی به هم نزدیک بودند. روش اندازه گیری خاص به شرح زیر است:

دو فولاد گرد به طول 8 میلی متر و 1 متر پیدا کنید، یک سر آنها را به عنوان میله های آزمایش کمکی تیز کنید و در فاصله 5 متری از دو طرف بدنه زمین A که قرار است آزمایش شود، با عمق بیش از {{ 3}}.6m، و این سه را در یک خط مستقیم نگه دارید.

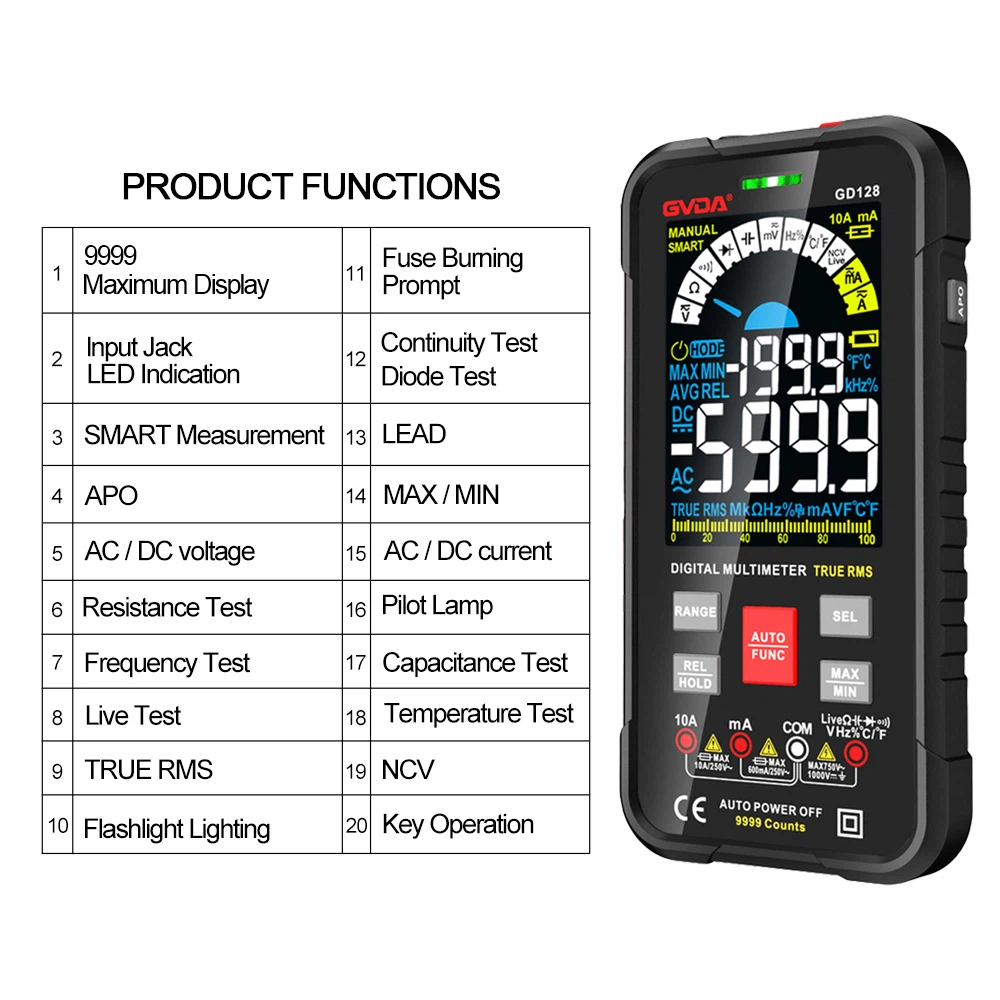

در اینجا A الکترود زمینی است که باید آزمایش شود و B و C میله های تست کمکی هستند. سپس از یک مولتی متر (دنده R * 1) برای اندازه گیری A و B استفاده کنید. مقادیر مقاومت بین A و C به ترتیب به صورت RAB، RAC و RBC ثبت می شوند. پس از محاسبه می توان مقدار مقاومت زمین بدنه A را محاسبه کرد.

با توجه به اینکه مقاومت زمین به مقاومت تماس بدنه زمین و خاک اطلاق می شود. مقاومت زمین A، B، و C را به ترتیب RA، RB و RC کنید. بگذارید مقاومت خاک بین A و B RX باشد، زیرا فاصله بین AC و AB برابر است، مقاومت خاک بین A و C نیز می تواند RX باشد. از آنجا که BC=2AB، مقاومت خاک بین B و C تقریباً 2RX است، پس:

RAB=RA به علاوه RB به علاوه RX......

① RAC=RA به علاوه RC به علاوه RX......

② RBC=RB به علاوه RC به علاوه 2RX......

③ جایگزین ① به علاوه ②؟ ③ یعنی: RA=(RAB به علاوه RAC؟ RBC)/2... ④

④ فرمول فرمول محاسبه مقاومت زمین است.

مثال اندازه‌گیری واقعی: داده‌های یک الکترود زمین خاص که امروزه اندازه‌گیری می‌شود به شرح زیر است: RAB=8.4 Å، RAC=9.3 Å، RBC=10.5 Å. سپس:

RA=(8.4 به علاوه 9.3؟ 10.5)/2=3.6 (Å)

بنابراین، مقدار مقاومت زمین بدنه زمین مورد آزمایش A 3.6 Å است.

شایان ذکر است که قبل از اندازه گیری، بدنه های اتصال به زمین A، B و C باید با کاغذ سنباده پرداخت و صیقل داده شوند تا مقاومت تماس بین پروب و بدنه زمین به حداقل برسد تا خطاها کاهش یابد.
