اصل کار مولتی متر و عملکرد دستگیره پانل

اصل کار مولتی متر و عملکرد دستگیره پانل

(1) صفحه نمایش LCD: رقم نمایشگر یک مولتی متر 4 است و از آنجا که بالاترین رقم (هزار رقم) فقط می تواند عدد "1" را نمایش دهد یا خیر، به عنوان نیم رقم شمرده می شود که در مجموع به عنوان نیم رقم نامیده می شود.

اصل کار یک مولتی متر و عملکرد دستگیره پانل
موقعیت (به صورت سه و نیم تلفظ می شود). حداکثر تعداد نمایش 1999 یا -1999 است. هنگام اندازه گیری ولتاژ DC و جریان DC، دستگاه دارای عملکرد نمایش قطبیت خودکار است. اگر مقدار اندازه گیری شده منفی باشد، قبل از عدد نمایش داده شده علامت "-" قرار می گیرد. هنگامی که ورودی ابزار بیش از حد بارگذاری می شود، "1" یا "-1" روی صفحه ظاهر می شود.

(2) سوئیچ برد: کلید برد چرخشی در مرکز پانل قرار دارد و برای تبدیل نوع و محدوده کار استفاده می شود. از رنگ ها و خطوط مرزی مختلف برای علامت گذاری محدوده حالت های کاری مختلف در اطراف سوئیچ استفاده کنید.

(3) سوکت ورودی: سوکت ورودی بخشی است که مولتی متر از طریق پروب به نقطه اندازه گیری متصل می شود و دارای چهار سوراخ است: "COM"، "V. Ω"، "mA" و "10A". پروب منفی همیشه باید در سوکت "COM" و پروب مثبت با توجه به نوع کار و اندازه مقدار اندازه گیری شده در "V. Ω"، "mA" یا "10A" قرار گیرد. روی اتصال بین "COM" و "V. Ω"، علامت هایی وجود دارد که نشان می دهد هنگام ورود از این دو سوراخ، ولتاژ AC اندازه گیری شده نباید از 750 ولت و ولتاژ DC اندازه گیری شده نباید از 1000 ولت بیشتر شود. در این مرحله، اندازه گیری "V" و "Ω" هر دو در یک سوکت هستند، بنابراین مهم است که به دقت بررسی کنید که آیا موقعیت انتخاب سوئیچ برد درست است یا خیر. همچنین روی سیم‌ها بین «COM» و «mA» و بین «COM» و «10A» علامت‌هایی وجود دارد که نشان می‌دهد مقدار جریان اندازه‌گیری شده بین سوکت‌های مربوطه نمی‌تواند از 200 میلی آمپر و 10 آمپر تجاوز کند.

(4) سوکت HFE: این سوکت برای قرار دادن ترانزیستور تحت آزمایش استفاده می شود. هنگام اندازه‌گیری، پایه‌های e، b و c لوله را باید به ترتیب در سه سوراخ «E»، «B» و «C» قرار داد. "E" دارای دو سوراخ با عملکرد یکسان است و می توان پین امیتر را به راحتی وارد کرد.

(5) کلید برق: هنگامی که سوئیچ در موقعیت "روشن" قرار می گیرد، منبع تغذیه در کنتور متصل است و می تواند به طور معمول کار کند. هنگامی که سوئیچ در موقعیت "OFF" قرار می گیرد، برق خاموش می شود.

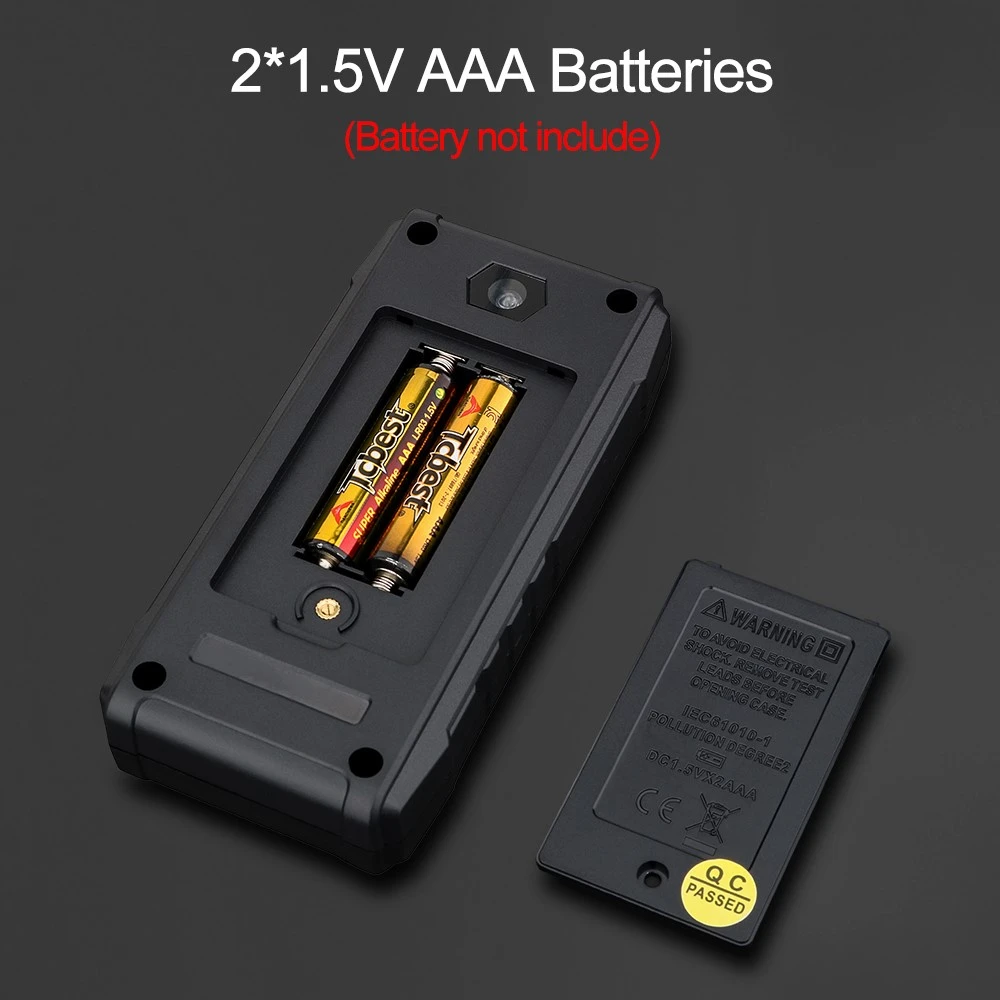

مولتی متر DT{0}} از یک باتری کوچک 9 ولتی استفاده می کند و در جعبه باتری داخل متر نصب می شود. همچنین یک فیوز سریع 0.5 آمپری در داخل جعبه باتری وجود دارد. هنگامی که محدوده های "DC. A" و "AC. A" برای اندازه گیری بیش از حد بارگذاری می شوند، فیوز فوراً برای ایجاد محافظت منفجر می شود و در حال حاضر هیچ علامتی روی نمایشگر وجود نخواهد داشت.
