ساختار و اصل کلمپ متر نوع ترانسفورماتور

ساختار و اصل کلمپ متر نوع ترانسفورماتور

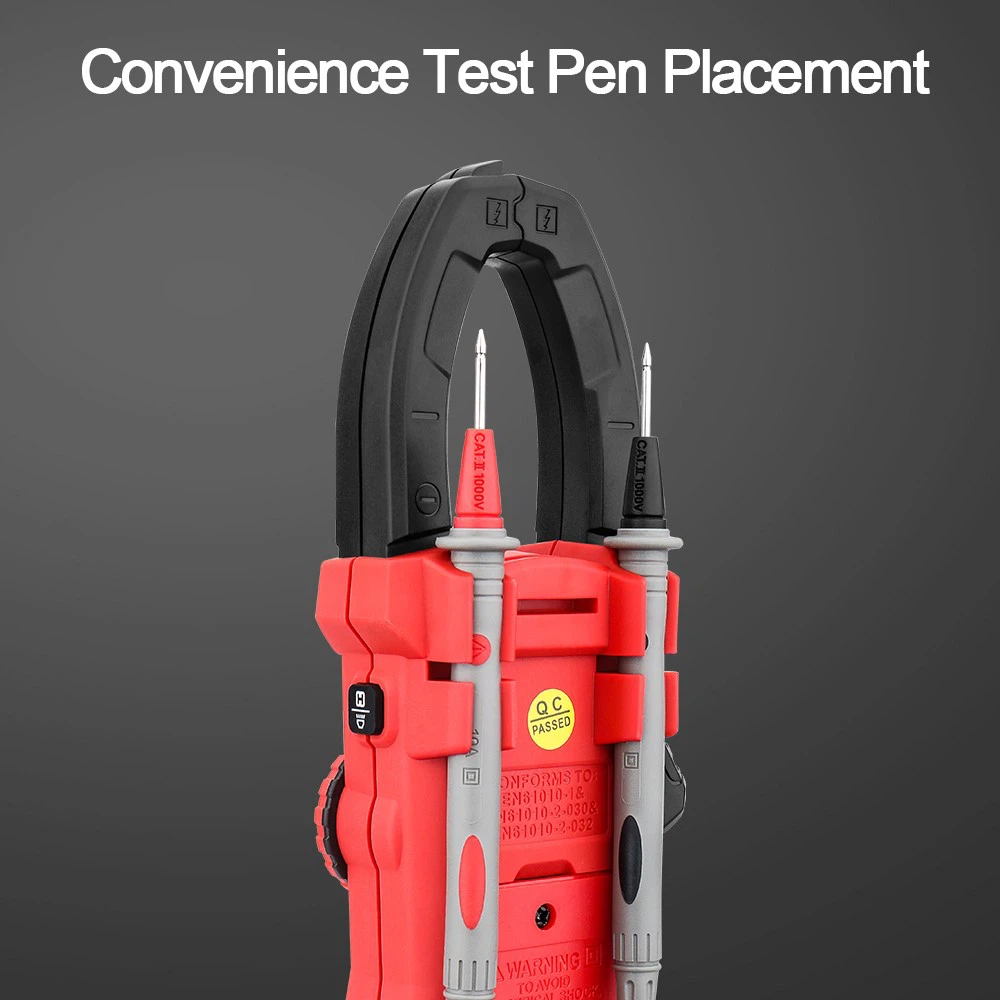

کلمپ متر ابزاری است که ترانسفورماتورهای جریان و آمپرمترها را ترکیب می کند و یکی از شاخه های مهم مولتی متر دیجیتال است. این یک ابزار قابل حمل است که می تواند مستقیماً جریان AC مدار را بدون قطع کردن مدار اندازه گیری کند.

ساختار و اصل

سنج نوع گیره اساساً از یک ترانسفورماتور جریان، آچار نوع گیره و یک ابزار نیروی واکنش سیستم مغناطیسی الکتریکی نوع یکسو کننده تشکیل شده است.

اصل کار یک متر گیره مانند ترانسفورماتور است. سیم پیچ اولیه سیمی است که از یک هسته آهنی از نوع گیره عبور می کند، معادل سیم پیچ اولیه یک ترانسفورماتور چرخشی 1- که یک ترانسفورماتور افزایش دهنده است. سیم پیچ ثانویه و آمپرمتر مورد استفاده برای اندازه گیری مدار ثانویه را تشکیل می دهند. هنگامی که جریان متناوب از سیم عبور می کند، این چرخش سیم پیچ است که یک میدان مغناطیسی متناوب ایجاد می کند و باعث ایجاد جریان القایی در مدار ثانویه می شود. مقدار جریان و نسبت جریان اولیه معادل نسبت معکوس چرخش سیم پیچ های اولیه و ثانویه است. برای اندازه گیری جریان های بزرگ از آمپرمتر نوع گیره استفاده می شود. اگر جریان به اندازه کافی زیاد نباشد، تعداد دور سیمی که از آمپرمتر نوع گیره عبور می کند را می توان افزایش داد و جریان اندازه گیری شده را می توان بر تعداد دور تقسیم کرد.

سیم پیچ ثانویه ترانسفورماتور جریان از طریق هسته آمپرمتر نوع گیره به دور هسته آهنی پیچیده شده و به آمپرمتر AC متصل می شود. سیم پیچ اولیه آن سیم اندازه گیری شده ای است که از مرکز ترانسفورماتور عبور می کند. دستگیره در واقع یک کلید انتخاب محدوده است و وظیفه آچار باز و بسته کردن قسمت متحرک هسته ترانسفورماتور از طریق هسته است تا آن را روی سیم اندازه گیری شده ببندد.

هنگام اندازه گیری جریان، آچار را فشار دهید، گیره را باز کنید و سیم حامل جریان اندازه گیری شده را در وسط ترانسفورماتور جریان از طریق هسته قرار دهید. هنگامی که جریان متناوب از سیم اندازه گیری شده عبور می کند، شار مغناطیسی جریان متناوب جریانی را در سیم پیچ ثانویه ترانسفورماتور القا می کند. این جریان از سیم پیچ آمپرمتر الکترومغناطیسی عبور می کند و باعث انحراف نشانگر می شود و مقدار جریان اندازه گیری شده را در مقیاس شماره گیری نشان می دهد.

پس از قرار دادن سیم اندازه گیری شده در پنجره از طریق دکمه هسته آهنی، مهم است که اطمینان حاصل شود که دو وجه گیره به خوبی مطابقت دارند و هیچ چیز دیگری در وسط قرار نمی گیرد.

محدوده z کوچک گیره سنج 5A است و هنگام اندازه گیری جریان کم، خطای نمایشگر بزرگتر خواهد بود. این کار را می توان با پیچاندن سیم برق دار روی یک گیره سنج برای چند دور قبل از اندازه گیری و تقسیم مقدار قرائت بر تعداد چرخش ها برای به دست آوردن نتیجه دلخواه به دست آورد.
