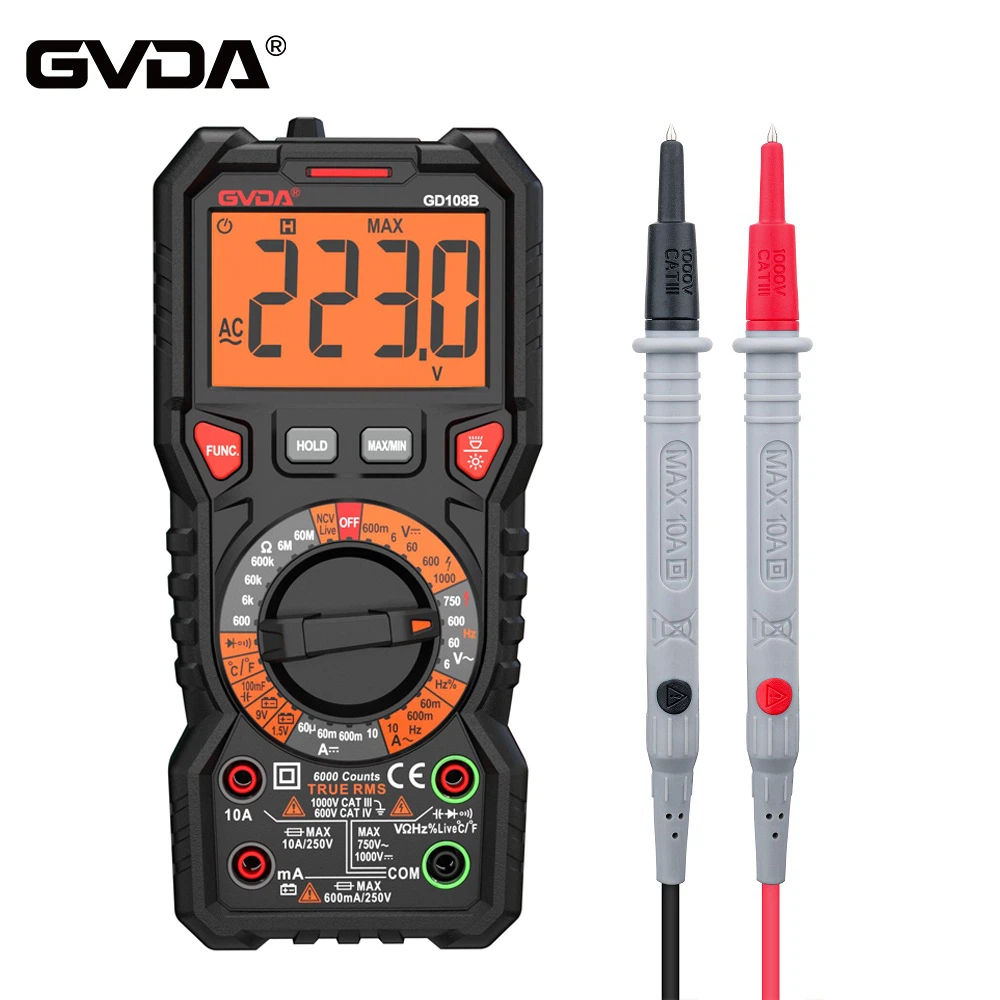

روش مولتی متر برای یافتن عیب مدار کنترل الکتریکی
دو روش کاربردی برای عیب یابی عیوب مدار با مولتی متر
اول، روش اندازه گیری ولتاژ.
ابتدا حلقه کنترل برق دار می شود و کلید دنده مولتی متر روی ولتاژ متناوب 75{3} ولت ولت تنظیم می شود. طبق نمودار شماتیک مدار، یک پروب مولتی متر در خط 9 قرار می گیرد و پروب دیگر به ترتیب برای اندازه گیری خط 8-7-6-5-4-3 استفاده می شود. هنگامی که کلید بسته نیست دو پروب در یک فاز و ولتاژ 0 ولت است. هنگام اندازه گیری خط 2-1 دو پراب خارج از فاز هستند و ولتاژ 380 ولت ولت است.
دوم، روش اندازه گیری مقاومت.
ابتدا باید مدار را قطع کرد و برق را چک کرد و پس از اطمینان از نبود برق کلید دنده مولتی متر را روی دنده زنگ یا دنده مقاومت قرار داد و دو پروب مولتی متر را قرار داد. به ترتیب در خط 1 و خط 9: در شرایط عادی به ترتیب دکمه SB1 یا SB2 را فشار دهید یا مستقیماً دو فنر کنتاکتور AC را به صورت دستی فشار دهید (یعنی به صورت دستی نقطه باز KM1 یا KM2 را ببندید). در این زمان، 1-9 روشن است، مدار روشن است و مولتی متر خواهد داشت. اگر مقدار مقاومت وجود نداشته باشد، ثابت می کند که مدار صعب العبور است و لازم است نقطه به نقطه روشن و خاموش شدن را در مقابل نمودار شماتیک مدار اندازه گیری و تحلیل کرد. روش اندازه گیری مشابه ولتاژ است.
سوم، روش اندازهگیری مقاومت و روش اندازهگیری ولتاژ مولتی متر دو روش رایج در عیبیابی مدار هستند. می توان گفت که هر کدام مزایا و امکانات خاص خود را دارند. نکته کلیدی این است که شما به کدام یک عادت دارید و از مولتی متر برای اندازه گیری با روشی که بیشتر آشنا هستید استفاده کنید.
روش مولتی متر برای یافتن عیب مدار کنترل الکتریکی
به طور کلی، روش ولتاژ و روش مقاومت برای یافتن خطاهای خط وجود دارد. روش ولتاژ تشخیص نقطه عیب با اندازه گیری ولتاژ است و روش مقاومت به این است که با اندازه گیری مقاومت عیب را پیدا کنیم. هر کدام از آنها مزایای خاص خود را دارند. اگر با خط آشنایی ندارید، روش مقاومتی را برای قضاوت در مورد خطا توصیه می کنیم که نسبتاً ایمن است.
