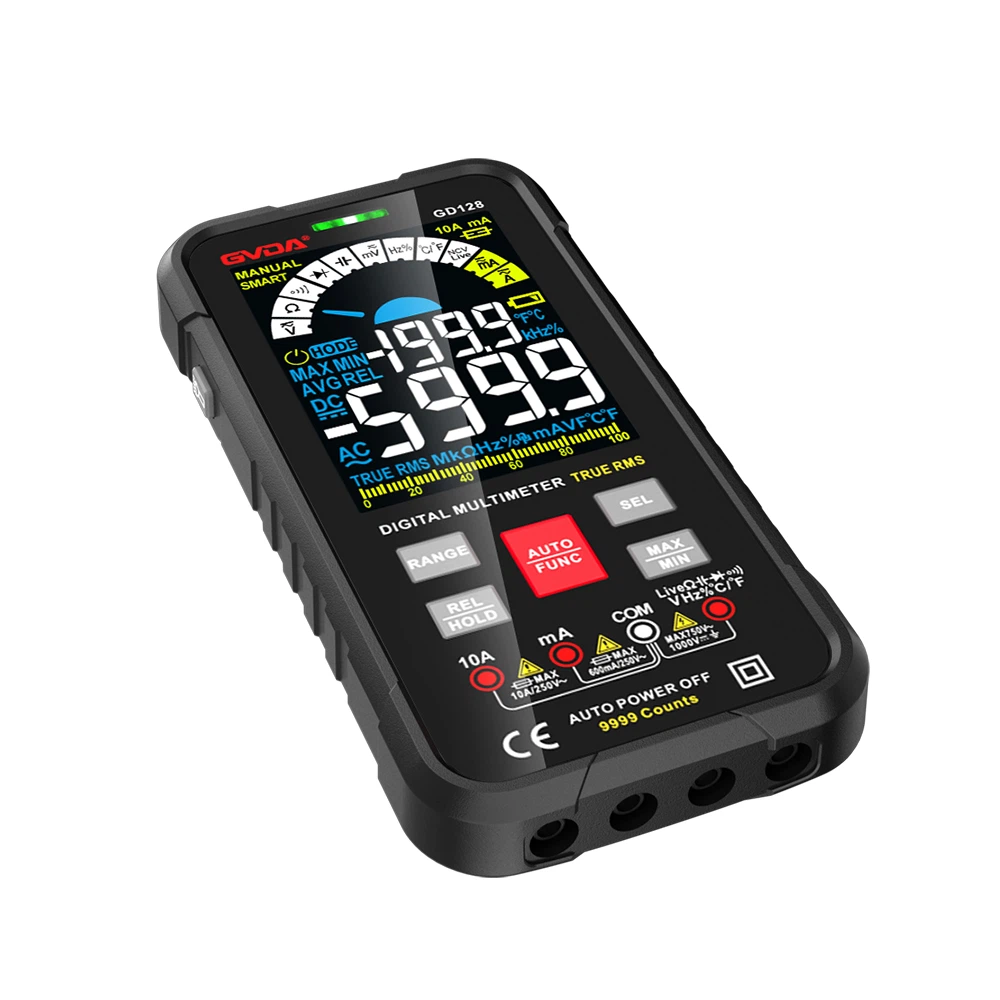

تکنیک های اندازه گیری مولتی متر دیجیتال

1. تست بلندگوها، هدفون ها و میکروفون های پویا:

از فایل R×1Ω استفاده کنید، هر لید آزمایشی را به یک سر وصل کنید و سر دیگر تست سر دیگر را لمس می کند و در شرایط عادی صدای "دا" واضح و بلندی ایجاد می کند. اگر صدا وجود نداشته باشد، سیم پیچ شکسته است. اگر صدا کم و تیز باشد مالش حلقه مشکل دارد و قابل استفاده نیست.

2. اندازه گیری ظرفیت:

با استفاده از فایل مقاومت، محدوده مناسب را با توجه به ظرفیت خازن انتخاب کنید و در هنگام اندازه گیری به قطب مثبت خازن برای تست مشکی خازن الکترولیتی توجه کنید.

①. تخمین اندازه خازن روش مایکروویو: می توان آن را با توجه به حداکثر دامنه نوسان اشاره گر با تجربه یا مراجعه به خازن استاندارد با همان ظرفیت قضاوت کرد. خازن های ارجاع شده نیازی به داشتن ولتاژ مقاومت برابر ندارند، تا زمانی که ظرفیت یکسان باشد. به عنوان مثال، یک خازن 100μF/250V می تواند به عنوان مرجع برای تخمین یک خازن 100μF/25V استفاده شود. تا زمانی که حداکثر نوسان نشانگرهای آنها یکسان باشد، می توان نتیجه گرفت که ظرفیت یکسان است.

②. تخمین ظرفیت خازن های پیکوفاراد: R×10kΩ باید استفاده شود، اما فقط ظرفیت خازن بالای 1000pF قابل اندازه گیری است. برای ظرفیت 1000 pF یا کمی بزرگتر، تا زمانی که عقربه های ساعت کمی تاب بخورند، ظرفیت را می توان کافی در نظر گرفت.

③. برای اندازه‌گیری نشتی خازن: برای خازن‌های بالاتر از 1،000 میکروفاراد، ابتدا می‌توانید از فایل R×10Ω برای شارژ سریع آن استفاده کنید و ابتدا ظرفیت خازن را تخمین بزنید و سپس به R×1kΩ تغییر دهید. برای ادامه اندازه گیری برای مدتی فایل کنید. در این زمان، نشانگر نباید برگردد، بلکه در ∞ یا بسیار نزدیک به آن متوقف شود، در غیر این صورت نشتی وجود خواهد داشت. برای برخی از خازن‌های زمان‌بندی یا نوسانی زیر ده‌ها میکروفاراد (مانند خازن‌های نوسانی منابع تغذیه سوئیچینگ تلویزیون رنگی)، شرایط مورد نیاز برای ویژگی‌های نشتی آنها بسیار زیاد است. تا زمانی که نشتی جزئی وجود داشته باشد، نمی توان از آنها استفاده کرد. در این زمان، آنها را می توان در محدوده R×1kΩ شارژ کرد. سپس از فایل R×10kΩ برای ادامه اندازه گیری استفاده کنید و عقربه ها باید روی ∞ متوقف شوند و نباید برگردند.

3. کیفیت دیودها، تریودها و لوله های تنظیم کننده ولتاژ را در جاده آزمایش کنید:

زیرا در مدار واقعی، مقاومت بایاس تریود یا مقاومت محیطی دیود و لوله زنر عموماً نسبتاً بزرگ است که اکثر آنها بالای صدها یا هزاران اهم هستند. به این ترتیب می توانیم از فایل R×10Ω یا R×1Ω مولتی متر Come برای اندازه گیری کیفیت اتصال PN در جاده استفاده کنیم. هنگام اندازه‌گیری در جاده، از فایل R×10Ω برای اندازه‌گیری استفاده کنید، اتصال PN باید ویژگی‌های آشکار رو به جلو و عقب داشته باشد (اگر تفاوت بین مقاومت رو به جلو و معکوس مشخص نیست، می‌توانید از فایل R×1Ω برای اندازه‌گیری استفاده کنید). معمولاً مقاومت رو به جلو در R است. عقربه ها باید حدود 200Ω را هنگام اندازه گیری در محدوده ×10Ω و حدود 30Ω را هنگام اندازه گیری در محدوده R×1Ω نشان دهند (بسته به فنوتیپ ممکن است تفاوت های جزئی وجود داشته باشد). اگر نتیجه اندازه گیری نشان داد که مقاومت رو به جلو خیلی زیاد یا مقاومت معکوس خیلی کوچک است، به این معنی است که اتصال PN مشکل دارد و همچنین لوله مشکل دارد. این روش مخصوصاً برای تعمیر و نگهداری مؤثر است و می تواند خیلی سریع لوله های خراب را تشخیص دهد و حتی لوله هایی را که کاملاً شکسته نشده اند اما ویژگی های آنها خراب شده است را تشخیص دهد. به عنوان مثال، هنگامی که از یک فایل مقاومت کوچک برای اندازه‌گیری مقاومت رو به جلو یک اتصال PN خاص استفاده می‌کنید، اگر آن را لحیم کنید و از یک فایل معمولی R×1kΩ برای اندازه‌گیری آن استفاده کنید، ممکن است همچنان طبیعی باشد. در واقع ویژگی های این لوله بدتر شده است. دیگر کار نمی کند یا ناپایدار است.

4. اندازه گیری مقاومت:

مهم است که محدوده مناسب را برای دقیق ترین قرائت ها انتخاب کنید. لازم به ذکر است که هنگام استفاده از فایل مقاومت R×10k برای اندازه گیری مقاومت زیاد سطح مگا اهم، انگشتان خود را در دو سر مقاومت نیشگون نگیرید تا مقاومت بدن انسان نتیجه اندازه گیری را کوچکتر کند.

5. دیود زنر را اندازه گیری کنید:

مقدار رگولاتور لوله تنظیم کننده ولتاژی که ما معمولاً استفاده می کنیم معمولاً بیشتر از 1.5 ولت است و فایل مقاومت زیر R×1k نشانگر متر توسط باتری 1.5 ولت در متر تغذیه می شود. به این ترتیب، از فایل مقاومت زیر R×1k استفاده کنید. اندازه گیری لوله زنر مانند اندازه گیری یک دیود است که رسانایی یک طرفه کامل دارد. با این حال، دنده R×10k نشانگر متر توسط یک باتری 9 ولت یا 15 ولت تغذیه می شود. هنگامی که از R×10k برای اندازه گیری یک لوله تنظیم کننده ولتاژ با مقدار تنظیم ولتاژ کمتر از 9 ولت یا 15 ولت استفاده می شود، مقدار مقاومت معکوس ∞ نخواهد بود، بلکه مقدار مشخصی خواهد داشت. مقدار مقاومت، اما این مقدار مقاومت همچنان بسیار بالاتر از مقدار مقاومت رو به جلو لوله زنر است. به این ترتیب می توانیم در ابتدا کیفیت لوله زنر را تخمین بزنیم. با این حال، یک لوله زنر خوب باید مقدار تنظیم ولتاژ دقیقی داشته باشد. چگونه می توان این مقدار تنظیم ولتاژ را در شرایط آماتور تخمین زد؟ دشوار نیست، فقط یک نشانگر متر پیدا کنید. روش کار به این صورت است: ابتدا یک متر را در محدوده R×10k قرار دهید و لیدهای تست سیاه و قرمز آن به ترتیب به کاتد و آند لوله تنظیم کننده ولتاژ متصل می شوند. در این زمان حالت کار واقعی لوله تنظیم کننده ولتاژ شبیه سازی می شود و سپس یک متر دیگر در فایل ولتاژ V×10V یا V×50V قرار می گیرد (با توجه به مقدار ولتاژ تنظیم شده)، تست قرمز و مشکی را وصل می کنیم. همین الان منجر به لیدهای تست سیاه و قرمز ساعت می شود و مقدار ولتاژ اندازه گیری شده در این زمان اساساً این مقدار ولتاژ تنظیم شده لوله زنر است. گفتن "در اصل" به این دلیل است که جریان بایاس متر اول به لوله تنظیم کننده کمی کوچکتر از جریان بایاس در استفاده معمولی است، بنابراین مقدار تنظیم کننده ولتاژ اندازه گیری شده کمی بزرگتر است، اما اساساً یکسان است. این روش فقط می تواند لوله زنر را تخمین بزند که مقدار تنظیم کننده ولتاژ آن کمتر از ولتاژ باتری فشار قوی نشانگر متر است. اگر مقدار ولتاژ تنظیم شده لوله زنر خیلی زیاد باشد، فقط می توان آن را با منبع تغذیه خارجی اندازه گیری کرد (به این ترتیب، زمانی که ما یک نشانگر متر را انتخاب می کنیم، بهتر است یک باتری ولتاژ بالا با ولتاژ انتخاب کنیم. 15 ولت از 9 ولت).

6. اندازه گیری تریود:

معمولاً ما از فایل R×1kΩ استفاده می کنیم، چه لوله NPN یا لوله PNP، چه لوله کم مصرف، متوسط ​​یا پرقدرت، اتصال be و اتصال cb باید دقیقاً یکسان باشد. رسانایی یک طرفه به عنوان دیود، و معکوس مقاومت بی نهایت است و مقاومت رو به جلو آن حدود 10K است. به منظور تخمین بیشتر کیفیت مشخصات لوله، در صورت لزوم، دنده مقاومت باید برای اندازه گیری های متعدد تعویض شود. روش به این صورت است: فایل R×10Ω را برای اندازه گیری مقاومت هدایت رو به جلو اتصال PN در حدود 200Ω تنظیم کنید. فایل R×1Ω را برای اندازه گیری تنظیم کنید مقاومت رسانش رو به جلو اتصال PN حدود 30Ω است، (اطلاعات بالا داده های اندازه گیری شده توسط 47-نوع سنج است، مدل های دیگر احتمالاً کمی متفاوت هستند، می توانید چند مورد دیگر را آزمایش کنید. لوله های خوب برای خلاصه کردن، به طوری که شما بدانید چه می دانید) اگر قرائت بیش از حد بزرگ است اگر تعداد آنها بیش از حد باشد، می توان نتیجه گرفت که ویژگی های لوله خوب نیست. همچنین می توانید متر را روی R×10kΩ قرار دهید و سپس دوباره اندازه گیری کنید. برای لوله‌هایی با ولتاژ مقاومت پایین‌تر (اصولاً ولتاژ مقاومت تریود بالای 30 ولت است)، مقاومت معکوس اتصال cb نیز باید ∞ باشد، اما مقاومت معکوس اتصال be ممکن است مقداری وجود داشته باشد، و عقربه‌های ساعت کمی منحرف می شود (معمولاً بیش از 1/3 مقیاس کامل بسته به مقاومت فشار لوله نیست). اما هنگام اندازه گیری مقاومت بین ce یا ec با فایل زیر R×1kΩ باید نشانگر هد متر بی نهایت باشد وگرنه لوله مشکل دارد. لازم به ذکر است که اندازه گیری های فوق برای لوله های سیلیکونی است نه برای لوله های ژرمانیومی. علاوه بر این، به اصطلاح "معکوس" برای اتصال PN است و جهت لوله NPN و لوله PNP در واقع متفاوت است.
