مقدمه ای بر ویژگی های سطح حباب

مقدمه ای بر ویژگی های سطح حباب

سطح حباب یک ابزار اندازه گیری است که برای بررسی تراز بودن سطح نصب یا صفحه صاف دستگاه و اندازه گیری جهت و زاویه شیب استفاده می شود. ظاهر آن از فولاد ساخته شده است و پس از پردازش دقیق، پایه باید صاف باشد. مرکز سطح پایه مجهز به یک لوله شیشه ای با شکل طولی و دایره ای است و همچنین لوله های شیشه ای کوچک افقی افقی در انتهای سمت چپ اضافه شده است. لوله با اتر یا الکل پر شده است و حباب کوچکی باقی مانده است که همیشه در یک نقطه مرتفع در لوله قرار دارد. در هر دو سر حباب ها روی استوانه شیشه ای علائم فارغ التحصیلی وجود دارد. معمولاً هنگام نصب ماشین‌ها در کارخانه‌ها، حساسیت ابزارهای سطح حباب معمولاً {{0}}.01mm/m, 0.02mm/m است.

سطح حباب

مشخصاتی مانند {{0}}.04mm/m, 0.05mm/m, 0.1mm/m, {{13} }}.3mm/m و 0.4mm/m به قرار دادن سطح روی یک گیج مستقیم یا صفحه صاف به طول 1 متر اشاره دارد. هنگامی که در یک انتها تفاوتی در نشانگر حساسیت وجود دارد، مانند حساسیت 0.01 میلی متر بر متر، نشان دهنده اختلاف ارتفاع 0.01 میلی متر بین دو انتهای گیج مستقیم یا صفحه تخت است (معادل اختلاف 2 ثانیه بین دو انتها). هنگامی که یک گیج مستقیم یا صفحه مسطح به طول 1 متر دارای اختلاف ارتفاع h mm باشد، حباب در مقیاس تفاوت خواهد داشت. اصل یک متر سطح حباب استفاده از این ویژگی است که حباب ها اغلب می توانند در موقعیت بالایی در داخل یک لوله شیشه ای باقی بمانند.

برای یک زاویه شیب خاص، برای افزایش حرکت حباب ها (یعنی حساسیت خوب) باید شعاع قوس (R) را افزایش داد. اگر فاصله بین هر مقیاس تراز 2 میلی‌متر و حساسیت آن 01/0 میلی‌متر 0 باشد، تفاوت بین دو انتهای 1 متر 2 ثانیه است. لوله حباب دار 206.185 متر شعاع دارد و در داخل قاب نصب می شود. حساسیت های مختلف شعاع های متفاوتی دارند که ارتباط مستقیمی با طول قاب ندارد.

هنگام استفاده از سطح سنج، ابتدا باید آن را بررسی کنید. ابتدا سطح سنج را روی یک صفحه صاف قرار دهید، اندازه حباب ها را بخوانید، سپس سطح سنج را به همان موقعیت برگردانید و سپس اندازه مقیاس آن را بخوانید. اگر قرائت ها یکسان باشد، نشان می دهد که رابطه بین پایه سطح سنج و لوله حباب درست است. در غیر این صورت، قبل از ادامه کار اندازه گیری، لازم است از پیچ های تنظیم کننده برای تنظیم تا زمانی که قرائت ها کاملاً یکسان شوند، استفاده کنید. اگر می‌خواهید صحت سطح را بررسی کنید، می‌توانید از یک اندازه زاویه شناخته شده متشکل از یک نوار سینوسی و یک بلوک اندازه‌گیری استفاده کنید. در عین حال، برای اندازه گیری زاویه شیب زیاد، می توان از آن به همراه یک نوار سینوسی و یک تراز نیز استفاده کرد.

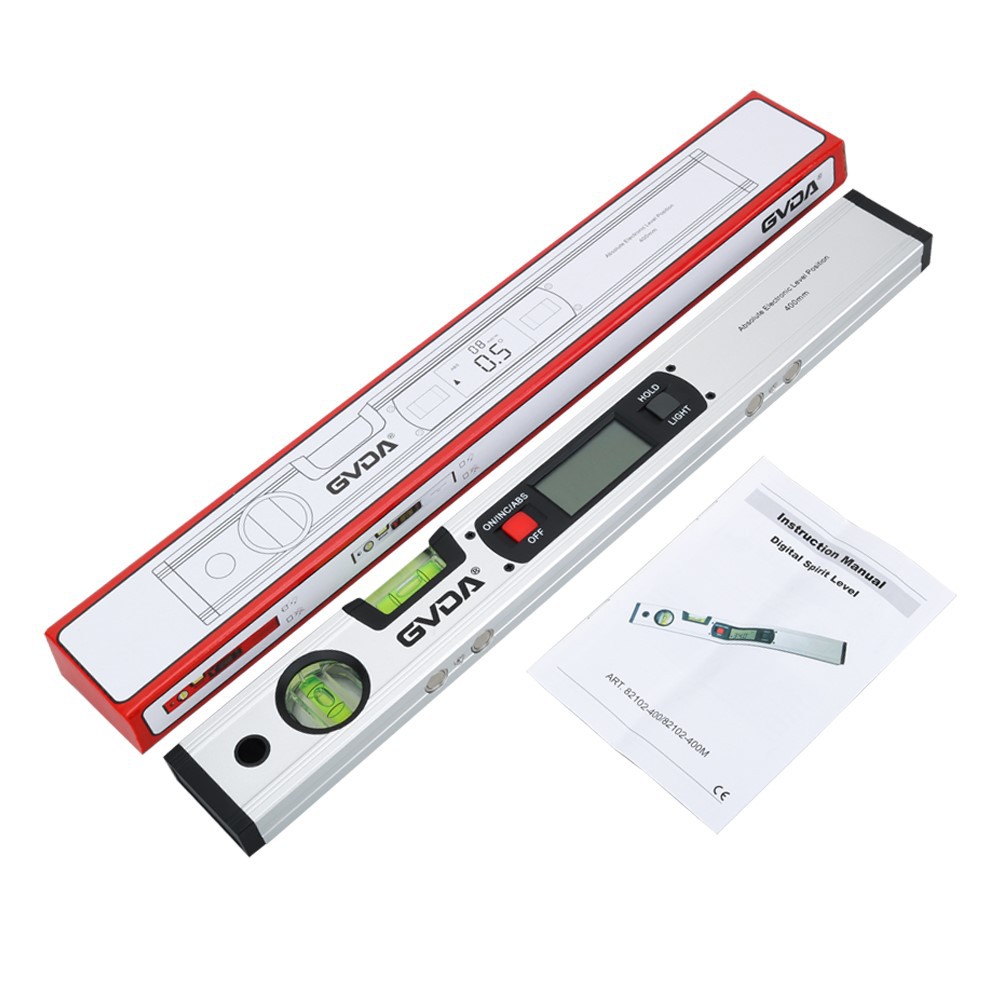

سطح جدید، به عنوان جایگزینی برای زاویه شیب نوع حباب سنتی، اکنون به طور گسترده در مهندسی راه، نقشه برداری مکانیکی، مهندسی ساخت و ساز، سکوهای صنعتی، نقشه برداری نفت، کشتی ها و سایر موقعیت هایی که نیاز به شیب یا تراز تحت یک مرجع گرانش دارند استفاده می شود. قاب
