معرفی و کاربرد قلم آزمایشی نوع لوله نئون

معرفی و کاربرد قلم آزمایشی نوع لوله نئون

1. قلم تست لوله نئون

قلم آزمایشی نوع لوله نئون که به قلم برقی نیز معروف است، برای بررسی شارژ بودن محفظه فلزی سیم، لوازم الکتریکی و تجهیزات الکتریکی استفاده می شود. تستر نوع لوله نئون متداول ترین تستر مورد استفاده است. هنگام آزمایش، مشخص می شود که آیا جسم آزمایشی با توجه به اینکه آیا لوله نئون داخلی نور ساطع می کند شارژ می شود یا خیر.

این نوع خودکار برقی عمدتاً دارای دو شکل قلمی و نوع پیچ گوشتی است. قلم تست الکتریکی معمولی می تواند ولتاژ را در محدوده 60 تا 550 ولت تشخیص دهد. در این محدوده، هر چه ولتاژ بالاتر باشد، تیوب نئون قلم تست روشن‌تر می‌شود. بدون نور، به خاطر ایمنی، از مدادهای آزمایشی معمولی برای تشخیص ولتاژهای بالاتر از 500 ولت استفاده نکنید.

استفاده از قلم تست نوع لوله نئون

1. جریان مستقیم و متناوب را تشخیص دهید. هنگام اندازه گیری یک جسم باردار، دو الکترود لوله نئون به طور همزمان نور ساطع می کنند که نشان دهنده جریان متناوب آن است. فقط یکی از دو الکترود نور ساطع می کند که جریان مستقیم است.

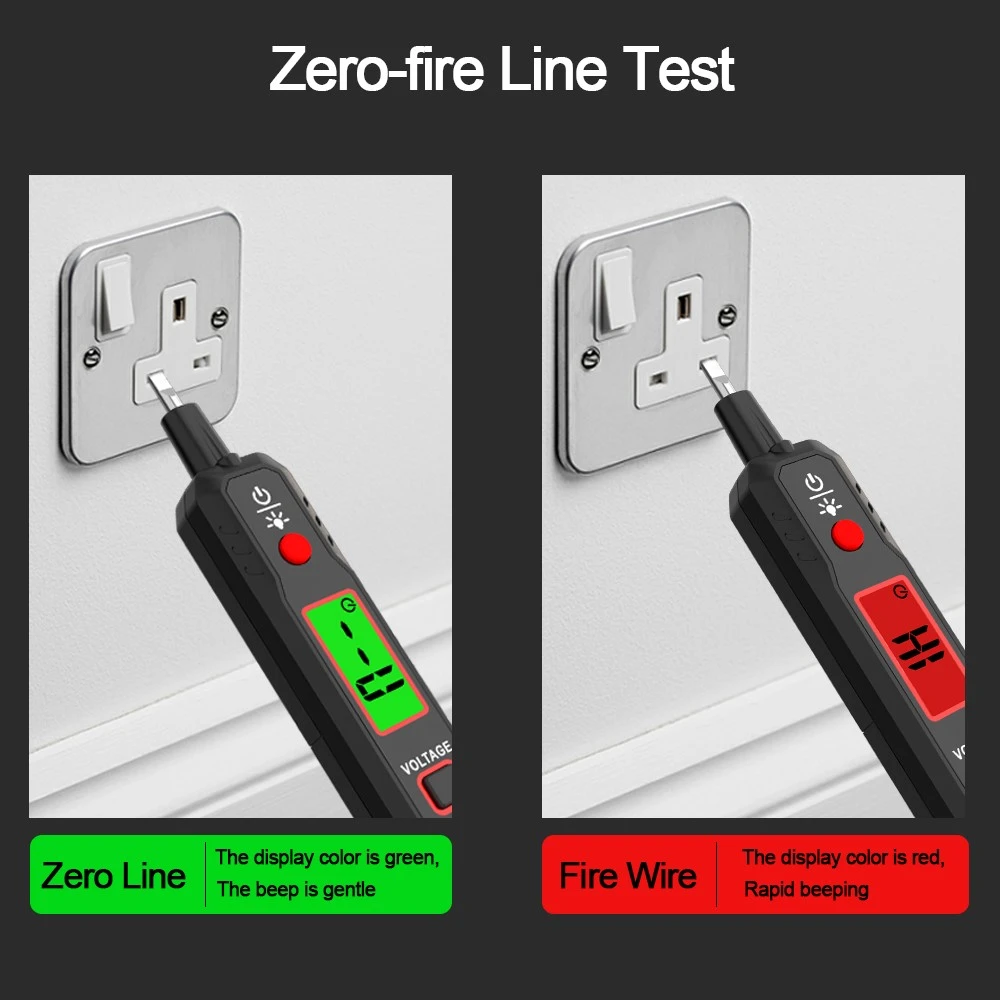

2. سیم زنده و سیم نول را تشخیص دهید. هنگام اندازه گیری جریان متناوب، لوله نئونی که روشن می شود سیم برق است و آن که روشن نمی شود سیم خنثی است.

3. قطب مثبت و منفی جریان مستقیم را تعیین کنید. قلم تست را برای تست به مدار DC وصل کنید، قطبی که روی لامپ نئون می درخشد قطب منفی است و قطبی که نمی تابد قطب مثبت است.

4. قضاوت در مورد باز بودن خط صفر. هنگامی که قلم برقی دو الکترود سوکت لامپ را لمس می کند، لوله نئون می درخشد، اما لامپ روشن نمی شود و این نشان می دهد که سیم خنثی شکسته شده است.

5. اندازه گیری کنید که آیا سیم برق با کیس تماس دارد یا خیر. محفظه تجهیزات الکتریکی را آزمایش کنید، و لوله نئون می درخشد، که نشان می دهد سیم برق با پوشش تجهیزات تماس گرفته است.

6. سطح ولتاژ را قضاوت کنید. در طول آزمایش، هرچه ولتاژ اندازه گیری شده بیشتر باشد، نور ساطع شده از لوله نئون روشن تر است. افراد با تجربه می توانند محدوده ولتاژ تقریبی را با توجه به شدت نور قضاوت کنند.

7. وجود یا عدم وجود ولتاژ را تعیین کنید. هنگام آزمایش جسم مورد آزمایش، اگر لوله نئون مداد آزمایش روشن شود، به این معنی است که جسم مورد آزمایش دارای ولتاژ است و ولتاژ آن کمتر از 60 ولت نیست. پوسته های فلزی تجهیزات الکتریکی مانند موتور، ترانسفورماتور، ابزار الکتریکی، ماشین لباسشویی و یخچال را با خودکار تست کنید. اگر لوله نئون روشن شود به این معنی است که پوسته تجهیزات شارژ شده است.
