نحوه استفاده از مولتی متر برای تست تداوم، دو روش تست می تواند به شما کمک کند

نحوه استفاده از مولتی متر برای تست تداوم، دو روش تست می تواند به شما کمک کند

من معتقدم که بسیاری از مردم در مورد چگونگی تشخیص اتصال کوتاه در مدارهای خانگی خیلی واضح نیستند. اجازه دهید ابتدا در مورد چیستی اتصال کوتاه صحبت کنیم. اتصال کوتاه به این دلیل است که منبع تغذیه مستقیماً یک حلقه بدون بار تشکیل می دهد، مانند فاز به فاز یا فاز به صفر در مدار سه فاز 380. اتصال مستقیم، اتصال مستقیم سیم برق 220 تک فاز و سیم نول باعث ایجاد مشکل اتصال کوتاه در خط می شود.

به دلیل اتصال مستقیم سیم، مقاومت سیم بسیار کم است. با توجه به I=U/R ولتاژ تقسیم بر مقاومت، می توان دید که جریان لحظه ای بسیار زیاد است و سیم مستقیماً می سوزد که به راحتی می تواند باعث آتش سوزی شود.

قبلا نحوه استفاده از مولتی متر برای اندازه گیری مدارهای کوتاه و مدارهای باز در مدارها را معرفی کردم. دوستانی که این مقاله را خوانده اند معتقدند که شما از قبل نحوه استفاده از مولتی متر را برای عیب یابی عیوب اولیه اتصال کوتاه می دانید. اندازه گیری اتصال کوتاه به معنای اندازه گیری تداوم است. می توانید از مولتی متر آنالوگ یا مولتی متر دیجیتال استفاده کنید. می توانید از حالت buzzer یا حالت مقاومت استفاده کنید. در مراحل اندازه گیری تفاوت زیادی وجود ندارد.

توجه: هنگام اندازه گیری بدون برق حتماً از قبل برق را قطع کنید.

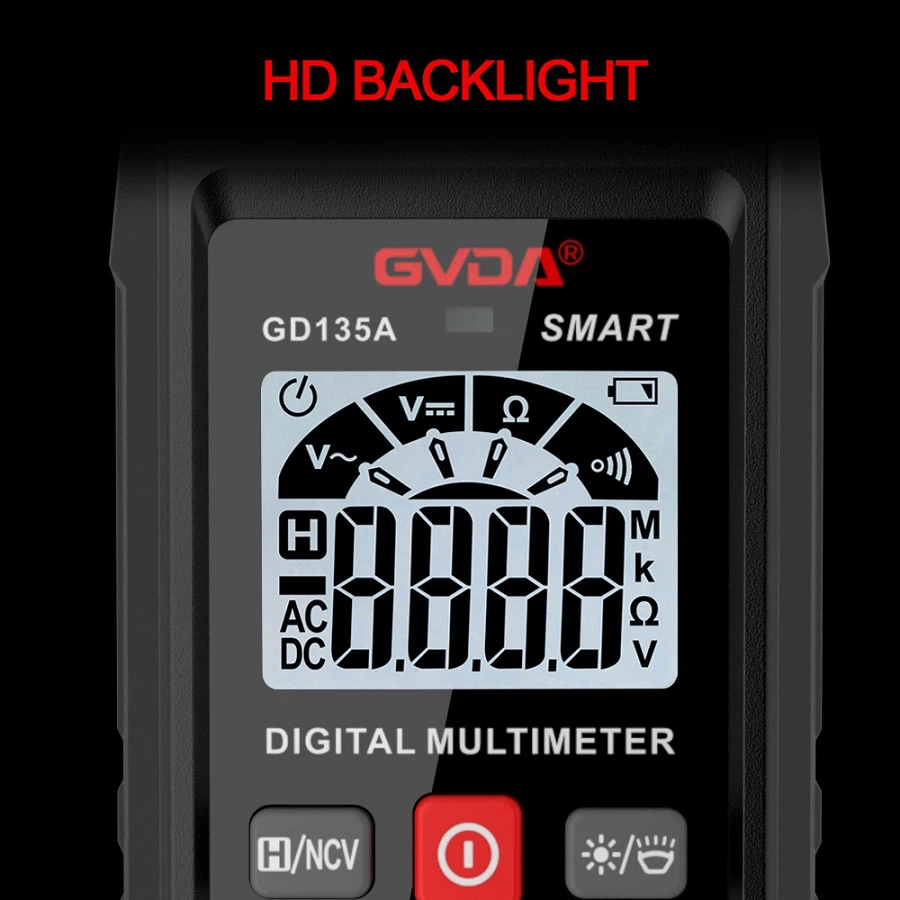

برخی از مولتی مترها تنظیمات زنگ و دیود را با هم دارند، در حالی که برخی دیگر آنها را جداگانه دارند. نمادهای گرافیکی حالت buzzer برخی از مولتی مترها به شکل ♬ هستند و اکثر آنها شبیه به گرافیک سیگنال WIFI هستند. فقط این دو نماد گرافیکی را به خاطر بسپارید.

توجه داشته باشید که در حین اندازه گیری برق باید قطع شود. با این حال، حتی اگر یک اتصال کوتاه وجود داشته باشد، نمی توان برق را روشن کرد. سوئیچ هوا در صورت اتصال کوتاه خاموش می شود.

1. دنده را روی چرخ دنده وزوز تنظیم کنید و سپس لیدهای تست قرمز و مشکی را لمس کنید. اگر صدای وزوز شنیده شود، به این معنی است که دنده عادی است. سپس هر یک از لیدهای تست قرمز و مشکی نقطه اندازه گیری شده را لمس می کند و صدای وزوز نشان دهنده اتصال کوتاه است.

2. دنده را روی محدوده مقاومت پایین تنظیم کنید و قلم های تست قرمز و مشکی را لمس کنید. اگر مقدار مقاومت 0 باشد، طبیعی است و سپس قلم‌های تست قرمز و سیاه هر کدام یک انتهای نقطه اندازه‌گیری شده را لمس می‌کنند. اگر مقدار مقاومت بسیار کوچکی نمایش داده شود، آن نیز یک اتصال کوتاه است.
