نحوه استفاده از مولتی متر برای اندازه گیری سنسورهای 4 ~ 20 میلی آمپر

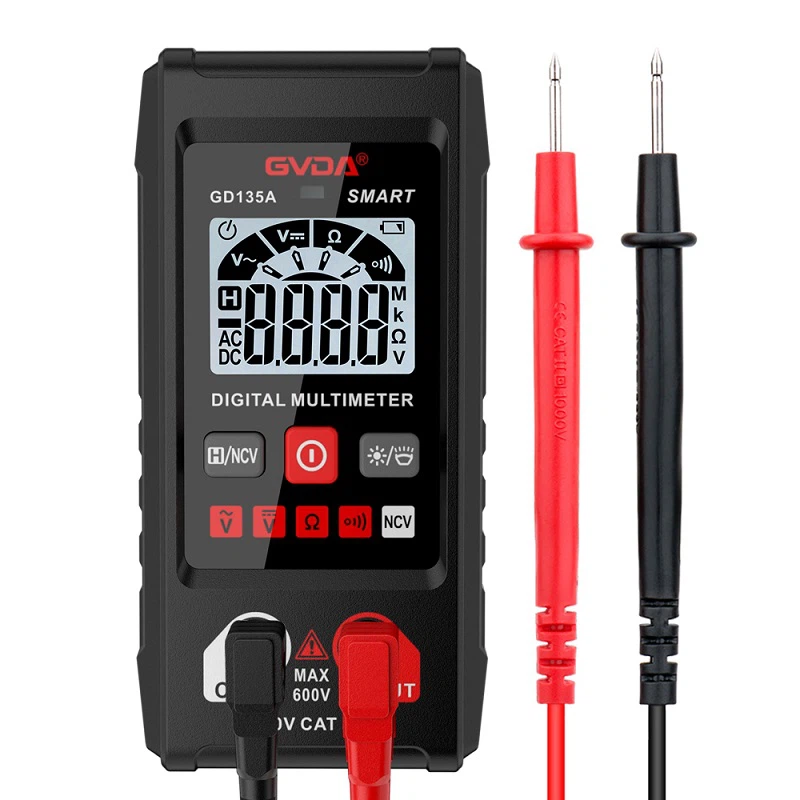

1. آن را با چرخ دنده فعلی مولتی متر تست کنید، مراحل به شرح زیر است:
قلم قرمز رنگ مولتی متر به موقعیت سوراخ mA و قلم سیاه به COM متصل می شود.
مولتی متر را روی DC mA تنظیم کنید.
قلم قرمز رنگ مولتی متر به ترمینال مثبت خروجی سنسور 4-20mA و قلم سیاه به پایانه منفی خروجی سنسور 4-20mA متصل است.
عدد را از ناحیه نمایشگر مولتی متر بخوانید و عدد خوانده شده مقدار فعلی است.
2. اندازه گیری شده توسط فایل ولتاژ جهانی مولتی متر، برای مولتی متر بدون تابع تست جریان، مقدار جریان را می توان با ولتاژ اندازه گیری کرد، مراحل به شرح زیر است:
در خروجی حسگر 4-20mA، به مقاومت نمونه برداری حدود 100 اهم دسترسی داشته باشید.
قلم قرمز رنگ مولتی متر به سوراخ mA و قلم سیاه به COM متصل می شود.
مولتی متر را روی DC V قرار دهید.
قلم قرمز مولتی متر به قطب مثبت خروجی سنسور 4-20mA و قلم سیاه به قطب منفی خروجی سنسور 4-20mA متصل است.
خروجی حسگر 4-20mA و قلم سیاه به ترمینال منفی خروجی سنسور 4-20mA.
سیگنال را از ناحیه نمایش مولتی متر که مقدار ولتاژ است بخوانید و سیگنال خوانده شده را بر مقدار مقاومت (مثلا 100 اهم) تقسیم کنید تا مقدار فعلی را بدست آورید.
از عملکرد جریان DC مولتی متر استفاده کنید، دنده 20 میلی آمپر (اگر نه، دنده 100 میلی آمپر را انتخاب کنید)، و به طور مستقیم خروجی سنسور را آزمایش کنید. اگر یک مولتی متر دیجیتال رومیزی است می توانید از هر عملکرد سنسوری نیز استفاده کنید تا دستگاه مستقیماً مقادیر فیزیکی حس شده توسط سنسور شما را آزمایش کند روش سیم کشی: خودکار قرمز به خط سبز، خودکار سیاه به خط زرد
