نحوه قضاوت در مورد کیفیت فایل ولتاژ AC مولتی متر (ACV)

نحوه قضاوت در مورد کیفیت فایل ولتاژ AC مولتی متر (ACV)

با توجه به روش قضاوت در مورد کیفیت محدوده ولتاژ متناوب مولتی متر (ACV)، منابع تشخیص خانگی شامل آداپتورهای متناوب، پریزهای خانگی و ... می باشد که توصیه می شود ولتاژهای نسبتاً کوچک مانند آداپتورهای متناوب را اندازه گیری کرده و سپس ولتاژ خانگی را اندازه گیری کنید. پریز برق.

نحوه قضاوت در مورد کیفیت فایل ولتاژ AC مولتی متر (ACV)

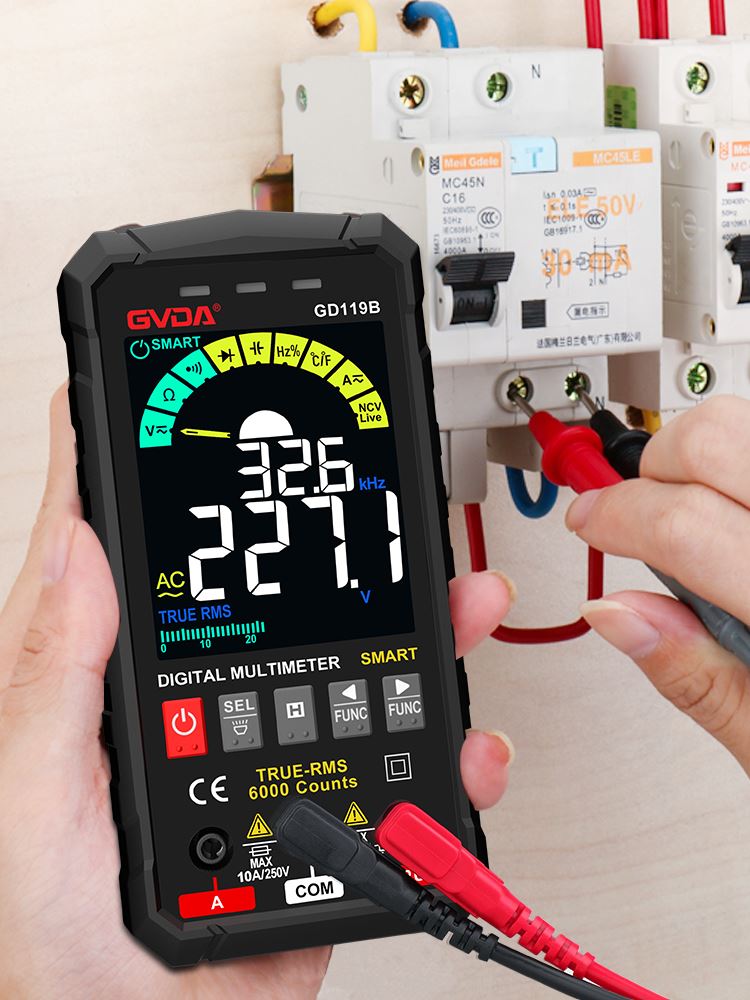

مولتی متر محدوده ولتاژ AC (ACV)

منابع تشخیص خانگی عبارتند از: آداپتور AC، پریز برق خانگی (دو فاز 220 ولت، بهتر است 380 ولت سه فاز اندازه گیری نشود، زیرا این ولتاژ خطرناک تر است، برای دستگاه (حداقل یک مولتی متر با CAT III 600 ولت) و کاربر. الزامات بالاتر).

به دلایل ایمنی، توصیه می شود ولتاژ نسبتا کمی مانند آداپتور AC اندازه گیری شود و سپس ولتاژ یک پریز خانگی اندازه گیری شود. برای روش عملکرد ایمن خاص، لطفاً به دفترچه راهنمای محصول مراجعه کنید.

ولتاژ تست مولتی متر این است که یک علامت (DCV) (ACV): DCV ولتاژ DC است، ACV ولتاژ AC است.

معنی ACV، DCV، DCmA در مولتی متر:

DCV مخفف ولتاژ مستقیم، ACV مخفف ولتاژ متناوب، DCA مخفف جریان مستقیم و ACA مخفف جریان متناوب است که هر دو ولتاژ و جریان را اندازه گیری می کنند.

نمادهای روی مولتی متر چه چیزی را نشان می دهند؟

1. DCA (جریان مستقیم)

2. DCV ولتاژ جریان مستقیم است

3. ACV ولتاژ AC است

رابط:

رابط Cx رابطی برای اندازه گیری ظرفیت خازنی است. PNP NPN: برای اندازه گیری بزرگنمایی ترایود ابتدا متر را به موقعیت اندازه گیری hfe تبدیل کرده و با توجه به برچسب زدن هر قطب و ویژگی های تریود مورد آزمایش آن را در سوراخ مربوطه قرار دهید.

COM: رابط مشترک برای آزمایش‌های جریان، دیود ولتاژ، مقاومت و فرکانس.

موارد احتیاط:

ACV محدوده ولتاژ AC است، DCV محدوده ولتاژ DC است، دو لید تست سیاه رنگ به کام وصل می شوند، لیدهای تست قرمز به جک V اهم وصل می شوند و DCmA محدوده میلی آمپر جریان DC است.

وقتی جریان زیاد است، قلم قرمز در جک 10 آمپر یا 20 آمپر قرار می گیرد. هنگام اندازه گیری جریان، مولتی متر باید به صورت سری از طریق بار به مدار متصل شود، در غیر این صورت مولتی متر آسیب می بیند و فیوز برق می سوزد.
