نحوه تشخیص اتصال کوتاه یا اتصال به زمین
اما من به این سؤال پاسخ خواهم داد که چگونه می توان تشخیص داد که آیا خط توزیع سوئیچ تیغه بدون محافظت از مدار شکن و مدار نشتی اتصال کوتاه یا زمین شده است. (در واقع، اگر یک اتصال کوتاه در خط توزیع سوئیچ تیغه وجود داشته باشد؛ عواقب یا سیم سوخته یا سوئیچ تیغه سوخته است، با این وجود؛ من همچنان بر اساس اصل تشخیص به این سوال پاسخ خواهم داد).

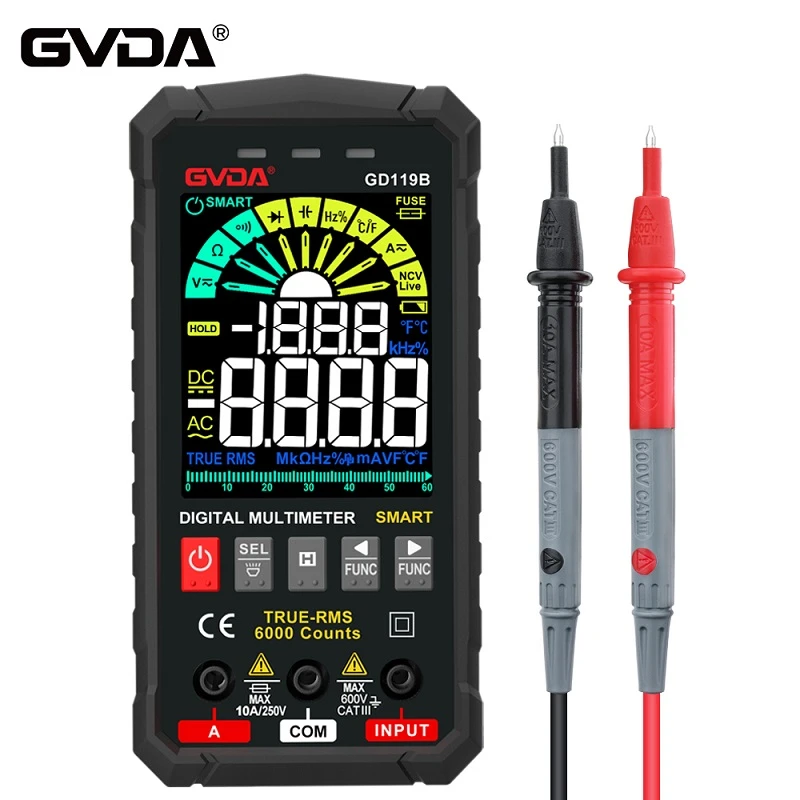

(1) کلید برق را در ابتدای خط توزیع خاموش کنید، تمام کلیدهای بار را در خط جدا کنید و بارهای وصل شده به پریز را جدا کنید. از یک مقیاس مقاومت مولتی متر × 100 برای اندازه گیری مقاومت دو سیم خروجی در خروجی کلید برق استفاده کنید. مقاومت. اگر مقاومت مولتی متر بسیار کم باشد (یعنی نشانگر تقریباً به سمت راست حرکت کند) ثابت می کند که بین خط فاز و خط خنثی یک اتصال کوتاه وجود دارد. در غیر این صورت اتصال کوتاهی وجود ندارد. از همین روش تشخیص برای اندازه گیری اینکه آیا یک اتصال کوتاه بین خط زمین محافظ جفت خط فاز (صفر) و خط زمین محافظ جفت خط خنثی (صفر) وجود دارد استفاده می شود.
(2) اگر بین خط فاز به خط خنثی، خط فاز به خط زمین محافظ (صفر) و خط خنثی به خط زمین محافظ (صفر) اتصال کوتاه وجود نداشته باشد، می توانید تشخیص دهید که آیا خط فاز و خط خنثی زمین هستند.
تشخیص زمین اگر یک کلمپ متر در دسترس دارید، بهتر است از یک گیره متر برای تشخیص جریان زمین استفاده کنید. روش تشخیص بدین صورت است: ابتدا کلید برق را خاموش کنید، سیم خنثی توزیع را از خروجی کلید برق بردارید (و علامت گذاری کنید)، سپس کلید برق را ببندید و از یک گیره متر برای اندازه گیری اینکه آیا جریان زمین در برق وجود دارد یا خیر استفاده کنید. سیم فاز (کلمپ متر). اگر جریانی تشخیص داده نشد، ابتدا کنتور را روی سطح 100 آمپر تنظیم کنید و سپس به آرامی کنتور را روی سطح جریان کمتری تنظیم کنید.) اگر جریان زمین هنوز اندازه گیری نشده است، می توان اتصال زمین خط فاز را رد کرد. پس از تست سیم فاز، کلید برق را خاموش کرده و سیم فاز را بردارید، سیم نول را به کنتاکت خروجی سیم فاز کلید برق وصل کنید، کلید برق را ببندید و از روش فوق برای اندازه گیری سیم فاز با کلمپ متر استفاده کنید. برای تشخیص سیم خنثی
اگر گیره متر در دست ندارید، می توانید یک سر لوستر و یک لامپ رشته ای حدود 25 وات نیز پیدا کنید، سر لامپ را نصب کنید و دو سیم حدود 15 سانتی متری را برای پشتیبان وصل کنید. روش تشخیص این است: کلید برق را خاموش کنید، سیم فاز و سیم نول را بردارید، ابتدا نگهدارنده لامپ و لامپ را به صورت سری بین سیم فاز و کنتاکت خروجی سیم فاز کلید برق وصل کنید، اقدامات ایمنی را انجام دهید و سپس ببندید. کلید برق اگر لامپ روشن شود، ثابت می کند که سیم فاز به زمین متصل است. هرچه روشنایی لامپ بیشتر باشد، جریان زمین بیشتر خواهد بود. برعکس، جریان زمین کوچکتر خواهد بود. اگر لامپ روشن نشد، می توان رد کرد که سیم فاز به زمین متصل است. پس از آزمایش سیم فاز، کلید برق را خاموش کنید، سیم فاز را بردارید و لامپ اصلی را به صورت متوالی بین سیم خنثی و نقطه اتصال سیم فاز در خروجی کلید برق وصل کنید. پس از انجام اقدامات ایمنی، کلید برق را برای آزمایش ببندید. نتیجه تشخیص خط خنثی نیز مانند خط فاز تشخیص فوق الذکر است.
