ساخت و استفاده از آمپرمتر گیره ترانسفورماتور

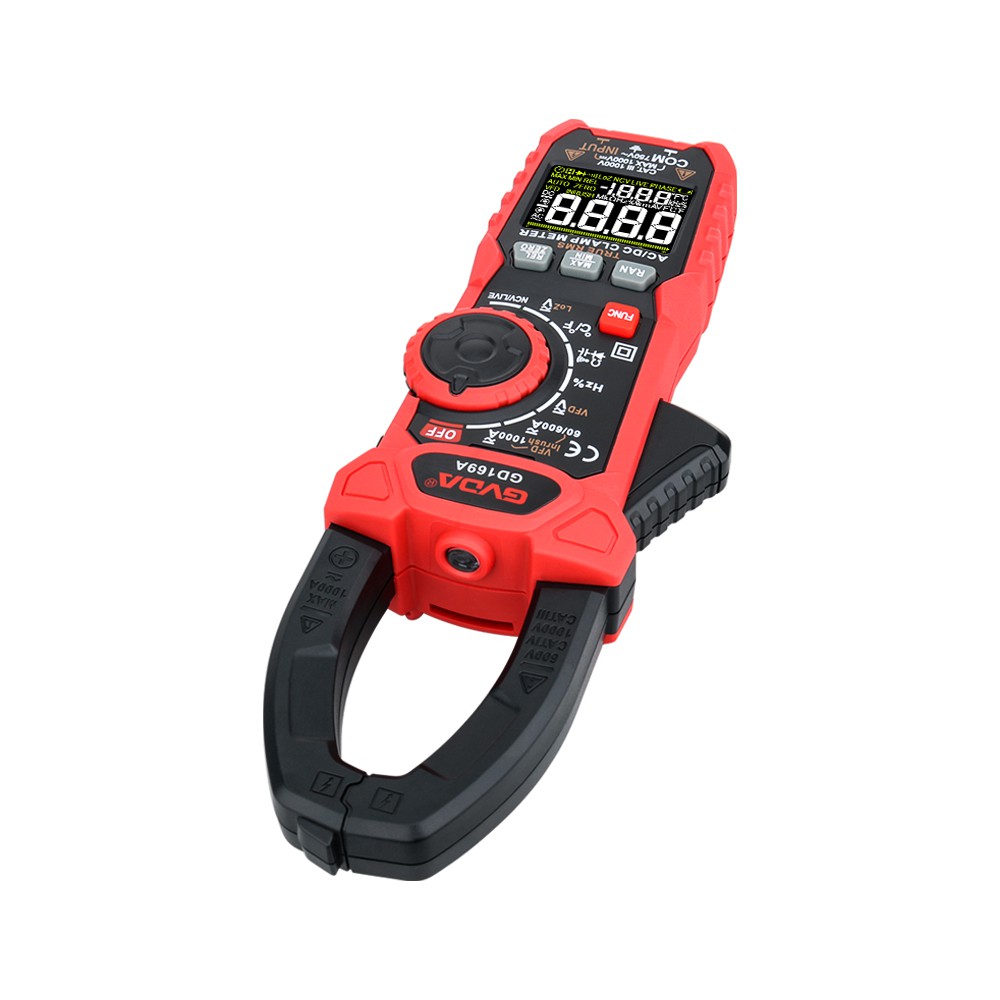

کلمپ متر، یک دستگاه قابل حمل که می تواند جریان AC را در مدار اندازه گیری کند بدون اینکه آن را قطع کند، ابزاری است که آمپرمتر را با ترانسفورماتور جریان ترکیب می کند. این جزء ضروری یک مولتی متر دیجیتال است.
چیدمان و ایده
یک ترانسفورماتور جریان، یک آچار گیره، و یک سیستم مغناطیسی یکسو کننده با ابزار نیروی واکنش، اجزای اصلی کلمپ متر را تشکیل می دهند.
عملکرد کلمپ متر شبیه ترانسفورماتور است. سیم پیچ اولیه ترانسفورماتور افزایش دهنده سیمی است که از طریق هسته آهنی نوع گیره عبور می کند. شبیه سیم پیچ اولیه ترانسفورماتور چرخشی 1- است. حلقه ثانویه از سیم پیچ ثانویه و آمپرمتر برای اندازه گیری تشکیل شده است. یک میدان مغناطیسی متناوب با عبور جریان متناوب از سیم ایجاد می شود و در نتیجه جریان القایی در مدار ثانویه تولید می شود. نسبت معکوس چرخش سیم پیچ های اولیه و ثانویه معادل نسبت بزرگی جریان به جریان اولیه است. برای اندازه گیری جریان های قابل توجه، از آمپرمتر گیره ای استفاده می شود. اگر جریان اندازهگیریشده کافی نباشد، سیم اولیه را میتوان از طریق گیرهسنج عبور داد تا چرخشها را اضافه کند و در عین حال جریان را بر تعداد دورها تقسیم کرد.
سیم پیچ اولیه ترانسفورماتور جریان ورودی آمپرمتر کلمپ سیم اندازه گیری شده ای است که از مرکز ترانسفورماتور عبور می کند و سیم پیچ ثانویه روی یک هسته آهنی پیچیده شده و به آمپرمتر AC کلمپ آمپرمتر متصل می شود. کار آچار باز و بسته کردن بخش متحرک هسته ترانسفورماتور نوع عبوری است به طوری که ممکن است سیم مورد آزمایش را محکم کند. دستگیره در اصل یک سوئیچ انتخاب محدوده است.
هنگام اندازهگیری جریان، آچار را سفت کنید، فکها را باز کنید و سیم مورد آزمایش را در مرکز ترانسفورماتور جریان ورودی قرار دهید. سیم پیچ جانبی آمپرمتر الکترومغناطیسی جریانی را القا می کند که از سیم پیچ می گذرد، نشانگر را منحرف می کند و مقدار جریان اندازه گیری شده را در مقیاس صفحه نمایش می دهد.
پس از وارد کردن سیم آزمایشی به پنجره از طریق دکمه هسته، به میزان مناسب بودن فک ها در هر طرف توجه کنید و اجازه ندهید که اجسام دیگر مانع از دهانه شوند.
حداقل محدوده گیره سنج 5A است، بنابراین اندازه گیری یک جریان کوچک منجر به خطای نمایشگر بزرگتر می شود. این نتیجه را میتوان با پیچاندن سیم برقدار روی گیرهسنج برای چند هفته، تقسیم مقدار قرائت بهدستآمده بر تعداد چرخشها و جمع کردن نتایج با هم محاسبه کرد.
