آیا از مولتی متر برای اندازه گیری سیگنال خروجی اینورتر استفاده می شود؟
1. هنگامی که ما معمولاً به مبدل فرکانس تولید 380 ولت ، 50 هرتز مراجعه می کنیم ، این بدان معنی است که موج اساسی آن (موج سینوسی) 380 ولت ، 50 هرتز است. شکل موج خروجی واقعی مبدل فرکانس موج PWM است که نه تنها موج اساسی بلکه سیگنال حامل را نیز شامل می شود. فراوانی سیگنال حامل بسیار بالاتر از موج اساسی است و این یک سیگنال موج مربعی است که حاوی تعداد زیادی از هارمونیک مرتبه بالا است.

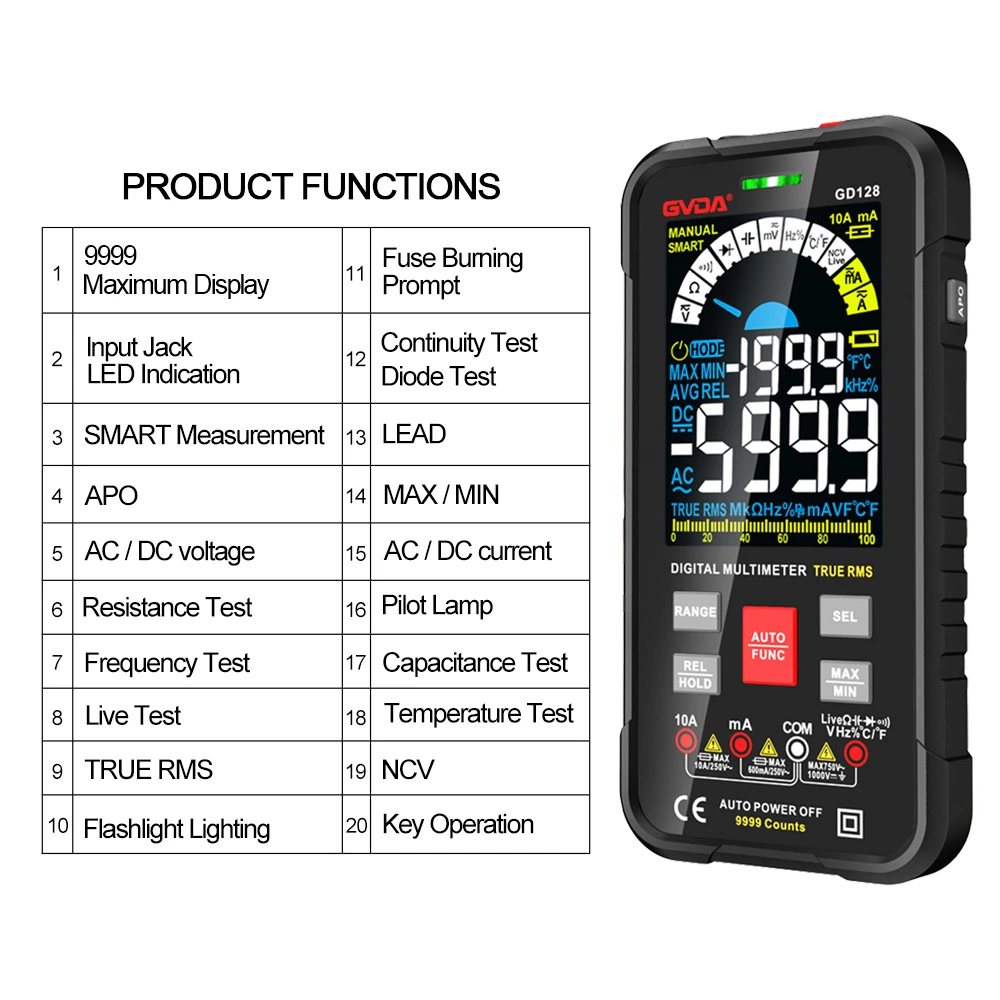

2. یک مولتی متر معمولی فقط می تواند موج های AC را در 45-66 هرتز یا 45-440 هرتز اندازه گیری کند. دامنه فرکانس اندازه گیری برخی از چند متری ارزش مؤثر واقعی بسیار گسترده تر است و بسیاری از افراد معتقدند که می توان از آنها برای اندازه گیری و آزمایش تبدیل فرکانس استفاده کرد. در واقع ، به این دلیل نیست که این نوع متر هم موج اساسی و هم موج حامل را در نتایج اندازه گیری آن شامل می شود. به عنوان مثال ، هنگامی که مبدل فرکانس 380V را خروجی می کند ، نتیجه اندازه گیری به طور کلی بالاتر از 400 ولت است.
3. ابزار مورد استفاده برای آزمایش تبدیل فرکانس باید توانایی تجزیه موج اساسی خود را از شکل موج های مختلف PWM داشته باشد. اندازه گیری دقیق نیاز به استفاده از پردازش سیگنال دیجیتال ، که شامل نمونه گیری با سرعت بالا برای به دست آوردن یک دنباله نمونه است ، و سپس انجام تبدیل فوریه گسسته در دنباله نمونه برای به دست آوردن دامنه ، فاز و دامنه و فاز هر هارمونیک موج اساسی است.
4. همچنین روشی برای تفکر وجود دارد که کالیبراسیون مقدار متوسط می تواند ارزش مؤثر مؤلفه اساسی در خروجی سیگنال PWM را توسط اینورتر جایگزین کند.
میانگین از نظر تئوری برابر با ارزش مؤثر واقعی یک موج سینوسی و ارزش مؤثر اساسی یک شکل موج PWM تعدیل شده سینوسی است و اجرای آن آسان است. بنابراین ، میانگین در بسیاری از ابزارها برای جایگزینی اندازه گیری مقدار مؤثر (RMS) هارمونیک مثبت یا ارزش مؤثر اساسی (H01) PWM استفاده می شود.
با این حال ، در سالهای اخیر ، فناوری تنظیم سرعت فرکانس متغیر به سرعت در حال پیشرفت است ، و استفاده از PWM مدولاسیون غیر سینوسی در حال افزایش است. علاوه بر این ، کاربران مبدل فرکانس معمولاً نمی دانند که مبدل فرکانس آنها چه حالت مدولاسیون را اتخاذ می کند ، و محدودیت محلی میانگین مقدار در اندازه گیری PWM بزرگتر و بزرگتر می شود.
5. به هر حال سیستم تست برق پهنای باند راه حل جامعی را برای اندازه گیری و آزمایش تبدیل فرکانس ، از جمله سنسورها و ابزارها در اختیار کاربران قرار می دهد.
به هر حال تجزیه و تحلیل طیفی را بر روی سیگنال های نمونه برداری بر اساس نمونه برداری با سرعت بالا انجام می دهد و مقدار مؤثر مؤثر (H01) سیگنال اندازه گیری شده را در زمان واقعی محاسبه می کند. این روش برای آزمایش مقدار مؤثر سیگنال های PWM با هر روش مدولاسیون و هر سیگنال سینوسی یا غیر سینوسی مناسب است.
به هر حال از آزمایش ارزش مؤثر اساسی به عنوان حالت اصلی آزمایش استفاده می کند و حالت های اندازه گیری مانند مقدار مؤثر واقعی (RMS) ، مقدار متوسط کالیبره شده (میانگین) ، مقدار متوسط اصلاح شده (RMEAN) ، مقدار متوسط حسابی (DC را که عمدتا برای اندازه گیری DC استفاده می شود) برای مرجع کاربران فراهم می کند.
