چگونه یک مولتی متر دیجیتال در مورد باز بودن یا اتصال کوتاه بودن یک خط قضاوت می کند

چگونه یک مولتی متر دیجیتال در مورد باز بودن یا اتصال کوتاه بودن یک خط قضاوت می کند

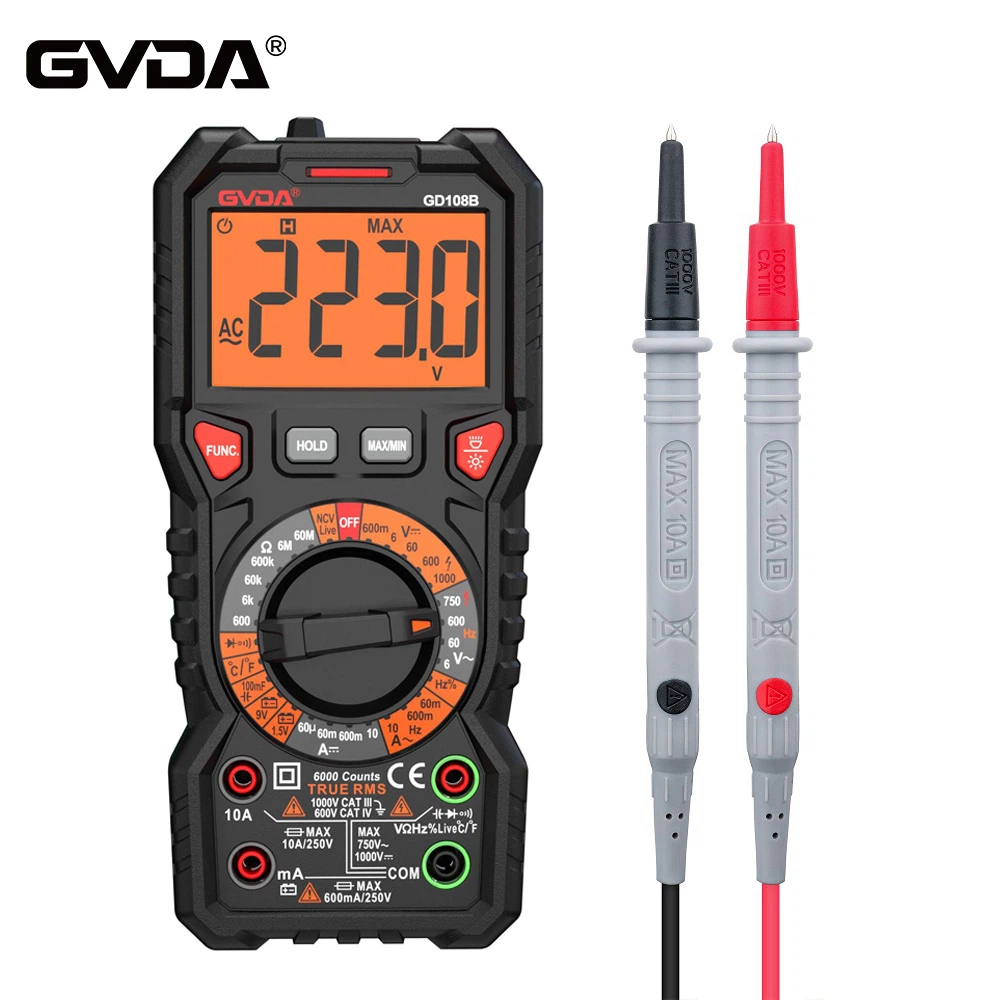

استفاده از مولتی متر دیجیتال در حال حاضر بسیار رایج است و نقش مهمی در تشخیص خط و سیم کشی مدار دارد. اساسی ترین و رایج ترین اندازه گیری سه کمیت فیزیکی مولتی متر ولتاژ، جریان و مقاومت است. عنوان دقیقاً اندازه گیری این سه کمیت فیزیکی اساسی است.

اندازه گیری ولتاژ
مولتی متر دیجیتال برای اندازه گیری ولتاژ استفاده می شود. در این زمان، مولتی متر معادل یک ولت متر است، بنابراین مولتی متر به صورت موازی به اجزای برق مصرف کننده یا هر دو سر منبع تغذیه روی خط متصل می شود. قبل از اندازه گیری، AC یا DC بودن ولتاژ اندازه گیری شده را پیدا کنید و بالاترین مقدار ولتاژ را تخمین بزنید و سپس محدوده ولتاژ متناوب یا محدوده ولتاژ DC مربوطه را انتخاب کنید. اگر ولتاژ ناشناخته باشد، استفاده از حداکثر محدوده ولتاژ ایمن تر است.

اندازه گیری جریان
هنگامی که یک مولتی متر دیجیتال جریان را اندازه گیری می کند، معادل یک آمپرمتر است. بنابراین مولتی متر را به صورت سری به مدار مورد آزمایش وصل کنید. قبل از اندازه گیری جریان، باید تشخیص داد که آیا جریان DC یا جریان متناوب است. پس از تخمین حداکثر مقدار جریان، محدوده جریان متناوب متناظر یا محدوده جریان DC مربوطه را انتخاب کنید. اگر مقدار فعلی ناشناخته باشد، استفاده از حداکثر محدوده ایمن تر است.

مشخص کنید که خط باز است یا اتصال کوتاه؟

قبل از تست و قضاوت از شارژ نشدن خط اطمینان حاصل کنید. اتصال کوتاه به این معنی است که خط از منبع تغذیه بدون عبور از بار مستقیماً وصل می شود که معادل اتصال مستقیم دو سر منبع تغذیه با سیم است. اگر جریان متناوب باشد، یعنی سیم برق و سیم نول در کنار هم قرار می گیرند. در این زمان تا زمانی که برق قطع می شود، هنگام اندازه گیری با چرخ دنده مقاومتی مولتی متر دیجیتال، مقاومت بسیار کم یا صفر است که به معنی اتصال کوتاه در مدار است. همچنین می توانید از موقعیت زنگ مولتی متر استفاده کنید، در صورت اتصال کوتاه، زنگ مولتی متر بوق می زند.

قضاوت قطع مدار

سه عنصر یک مدار منبع تغذیه، بار و لینک های میانی هستند. تا زمانی که یکی از عناصر با مدار مطابقت نداشته باشد، مدار نمی تواند تشکیل شود. اگر منبع تغذیه نرمال باشد، ممکن است قطعه قطع شده در بار یا لینک میانی باشد. فرض این است که خط زمانی شارژ می شود که اتصال کوتاهی در خط وجود نداشته باشد. اگر در دو سر بار اندازه گیری شده ولتاژ وجود داشته باشد، به این معنی است که هیچ مدار باز در خط وجود ندارد، اما بار آسیب دیده است. اگر در دو سر بار اندازه گیری شده ولتاژ وجود نداشته باشد، به این معنی است که یک مدار باز در پیوند میانی وجود دارد که ممکن است مدار باز سیم یا مدار باز تجهیزات کمکی باشد.
