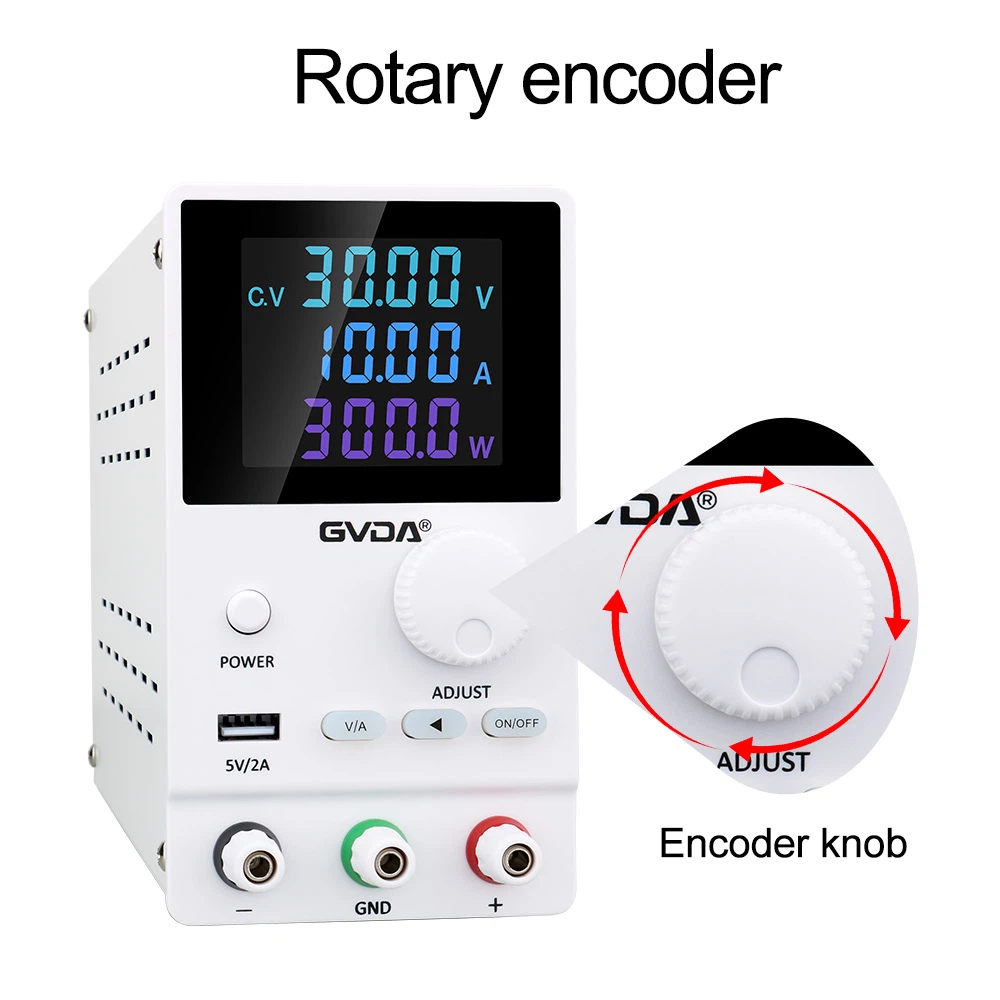

اصل کار منبع تغذیه سوئیچینگ DC طبقه بندی منبع تغذیه سوئیچینگ DC
منبع تغذیه سوئیچینگ DC از مداری برای کنترل لوله سوئیچینگ برای انجام روشن و خاموش کردن سرعت بالا استفاده می کند. جریان متناوب برای تبدیل به جریان مستقیم فرکانس بالا به ترانسفورماتور داده می شود و در نتیجه مجموعه یا مجموعه ای از ولتاژهای مورد نیاز تولید می شود! دلیل تبدیل آن به جریان متناوب فرکانس بالا این است که بازده جریان متناوب فرکانس بالا در مدار ترانسفورماتور بسیار بیشتر از 50 هرتز است. بنابراین، ترانسفورماتور سوئیچینگ را می توان بسیار کوچک ساخت، و هنگام کار خیلی گرم نیست! ! هزینه بسیار پایین است. اگر 50 هرتز به فرکانس بالا تغییر نکند، منبع تغذیه سوئیچینگ بی معنی است.
اصل کار
1. ورودی برق AC اصلاح شده و به DC فیلتر می شود.
2. لوله سوئیچینگ را از طریق سیگنال pWM فرکانس بالا (مدولاسیون عرض پالس) کنترل کنید و آن DC را به اصلی ترانسفورماتور سوئیچینگ اضافه کنید.
3. ولتاژ فرکانس بالا در ثانویه ترانسفورماتور سوئیچینگ القا می شود و از طریق یکسوسازی و فیلتر کردن به بار عرضه می شود.
4. قسمت خروجی از طریق یک مدار خاص به مدار کنترل باز می گردد تا چرخه وظیفه pWM را برای دستیابی به خروجی پایدار کنترل کند.
هنگامی که برق AC ورودی است، معمولاً باید از چیزی مانند یک حلقه جریان الکتریکی عبور کند تا تداخل در شبکه برق را فیلتر کند و در عین حال تداخل را از منبع تغذیه به شبکه فیلتر کند.
هنگامی که قدرت یکسان است، فرکانس سوئیچینگ بالاتر، اندازه ترانسفورماتور سوئیچینگ کوچکتر است، اما الزامات برای لوله سوئیچینگ بالاتر است.
ثانویه ترانسفورماتور سوئیچینگ می تواند دارای سیم پیچ های متعدد یا یک سیم پیچ با چندین ضربه برای به دست آوردن خروجی مورد نیاز باشد.
به طور کلی، برخی از مدارهای حفاظتی مانند بدون بار، اتصال کوتاه و سایر حفاظت ها باید اضافه شوند، در غیر این صورت ممکن است منبع تغذیه سوئیچینگ سوخته شود.
به طور عمده در صنعت و برخی از لوازم خانگی مانند تلویزیون، کامپیوتر و غیره استفاده می شود.
طبقه بندی منابع تغذیه سوئیچینگ DC
منبع تغذیه DC سوئیچینگ فرکانس بالا
منبع تغذیه سوئیچینگ فرکانس بالا DC [1] از IGBT وارداتی با کیفیت بالا به عنوان دستگاه برق اصلی و از مواد آلیاژ مغناطیسی نرم فوق میکرو کریستالی (همچنین به عنوان نانو کریستال شناخته می شود) به عنوان هسته اصلی ترانسفورماتور استفاده می کند. سیستم کنترل اصلی از فناوری کنترل چند حلقه استفاده می کند. اقداماتی برای جلوگیری از نمک پاشی و اسیدی شدن صورت گرفته است. محصول منبع تغذیه دارای ساختار معقول و قابلیت اطمینان قوی است. این منبع تغذیه با عملکرد برتر در اندازه کوچک، وزن سبک، راندمان بالا و قابلیت اطمینان بالا به محصول به روز شده منبع تغذیه کنترل شده سیلیکونی تبدیل شده است. این برای مکانهای مختلف عملیات سطحی دقیق مانند آزمایشها، اکسیداسیون، الکترولیز، گالوانیزه، آبکاری نیکل، آبکاری قلع، آبکاری کروم، فوتوالکتریک، ذوب، تشکیل شیمیایی، خوردگی و غیره مناسب است. همچنین در جنبههایی مانند ستایش یکصدا از کاربران دریافت کرده است. به عنوان آندایزینگ، پوشش خلاء، الکترولیز، الکتروفورز، تصفیه آب، پیری محصولات الکترونیکی، گرمایش الکتریکی و الکتروشیمی. به ویژه در زمینههای PCB، آبکاری و الکترولیز، به اولین محصول منبع تغذیه برای بسیاری از مشتریان تبدیل شده است.
