چرا منابع تغذیه تثبیت کننده ولتاژ بسیار محبوب هستند؟

چرا منابع تغذیه تثبیت کننده ولتاژ بسیار محبوب هستند؟

روش های طبقه بندی منبع تغذیه تنظیم شده، با توجه به نوع منبع تغذیه خروجی منبع تغذیه تنظیم شده DC و منبع تغذیه تنظیم شده AC. با توجه به اتصال مدار تنظیم شده با منبع تغذیه تنظیم شده سری بار و منبع تغذیه تنظیم موازی؛ با توجه به وضعیت عملکرد لوله تنظیم منبع تغذیه تنظیم شده خطی و منبع تغذیه تنظیم شده سوئیچینگ. با توجه به نوع مدار به یک منبع تغذیه تنظیم شده ساده و منبع تغذیه تنظیم شده بازخورد و غیره تقسیم می شود.

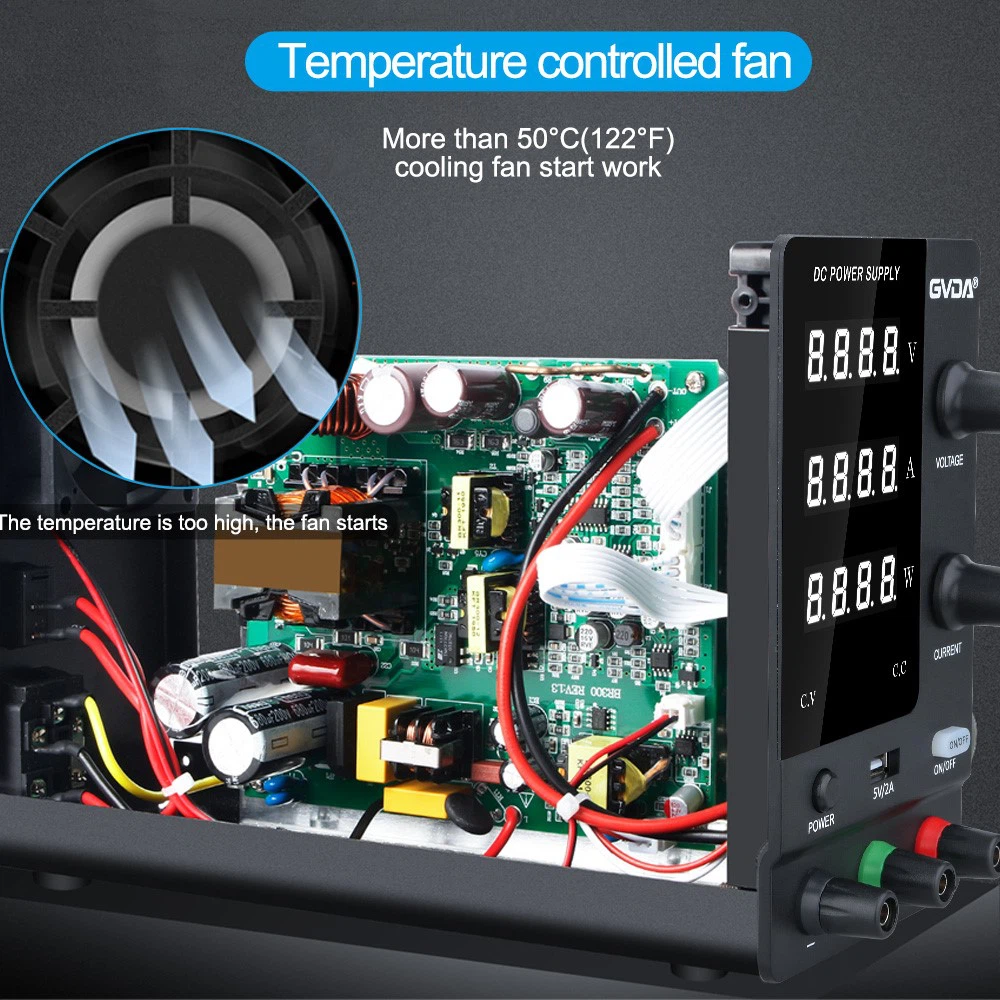

مزایا و معایب منبع تغذیه تنظیم شده سوئیچینگ

مزایای:
"منبع تغذیه تنظیم شده سوئیچینگ" و "منبع تغذیه تنظیم شده نوع تنظیم سری" در مقایسه با انرژی کارآمد. سازگاری با تغییرات ظرفیت برق شهری؛ طیف گسترده ای از ولتاژ خروجی قابل تنظیم؛ یک لوله سوئیچینگ می تواند به راحتی تعدادی از سطوح مختلف ولتاژ منبع تغذیه را بدست آورد. اندازه کوچک، وزن سبک و غیره مزایای بسیاری دارد و به طور گسترده ای مورد استفاده قرار گرفته است. مزایا، و به طور گسترده ای پذیرفته شده است.

(1) مصرف برق کوچک، راندمان بالا
(2) اندازه کوچک، وزن سبک
(3) محدوده تنظیم ولتاژ گسترده
(4) راندمان فیلتر بسیار بهبود یافته است، به طوری که ظرفیت و حجم خازن فیلتر بسیار کاهش می یابد.
(5) شکل های مدار انعطاف پذیر

اصل کار: ولتاژ DC یکسو شده و فیلتر شده توسط R1 به پایه لوله تنظیم کننده ارائه می شود، به طوری که رسانایی لوله تنظیم کننده، ولتاژ در رسانش V1 از طریق RP، R2 برای ایجاد رسانایی V2 و به دنبال آن V3 نیز هدایت، که امیتر و جمع کننده ولتاژ V1، V2، V3 است، دیگر تغییر نمی کند (نقش لوله تنظیم کننده ولتاژ دقیقاً مانند نقش تنظیم کننده است). RP را تنظیم کنید، می توانید یک ولتاژ خروجی صاف دریافت کنید، نسبت R1، RP، R2 و R3 مقدار ولتاژ خروجی این مدار را تعیین می کند.

تفاوت بین منبع تغذیه تنظیم شده خطی و منبع تغذیه سوئیچینگ
سوئیچینگ منبع تغذیه تنظیم شده از طریق DC به پالس فرکانس بالا و سپس تبدیل الکترومغناطیسی برای رسیدن به تبدیل ولتاژ و تنظیم ولتاژ است. منبع تغذیه تنظیم شده خطی مستقیماً به صورت سری با یک عنصر تنظیم قابل کنترل برای تقسیم ولتاژ DC ورودی برای دستیابی به تبدیل ولتاژ و تنظیم ولتاژ متصل می شود که اساساً معادل اتصال یک مقاومت متغیر به صورت سری است.

منبع تغذیه تنظیم شده سوئیچینگ راندمان بالایی دارد و می تواند تقویت یا کاهش یابد. منبع تغذیه تنظیم‌شده خطی تنها می‌تواند ولتاژ و راندمان پایین را کاهش دهد. سوئیچینگ منبع تغذیه تنظیم شده تداخل فرکانس بالایی ایجاد می کند، منبع تغذیه تنظیم شده خطی هیچ تداخلی ندارد.
