چرا خازن بزرگ به صورت موازی در خروجی منبع تغذیه اتصال کوتاه ندارد؟
نقش خازن ها در خروجی منبع تغذیه، اتصال موازی مقاومت ها در خروجی منبع تغذیه، اثر افزودن مقاومت به خروجی منبع تغذیه، اثر اتصال سلف به خروجی منبع تغذیه منبع تغذیه، اثر اتصال دیود در خروجی منبع تغذیه، اثر افزودن سلف در خروجی منبع تغذیه، اثر اتصال یک خازن در خروجی منبع تغذیه به صورت موازی و اثر اتصال سلف به خروجی منبع تغذیه نحوه فیلتر کردن ریپل فرکانس برق در انتهای خروجی، خازن الکترولیتی در انتهای خروجی منبع تغذیه و مدل دیود متصل به موازات در انتهای خروجی منبع تغذیه

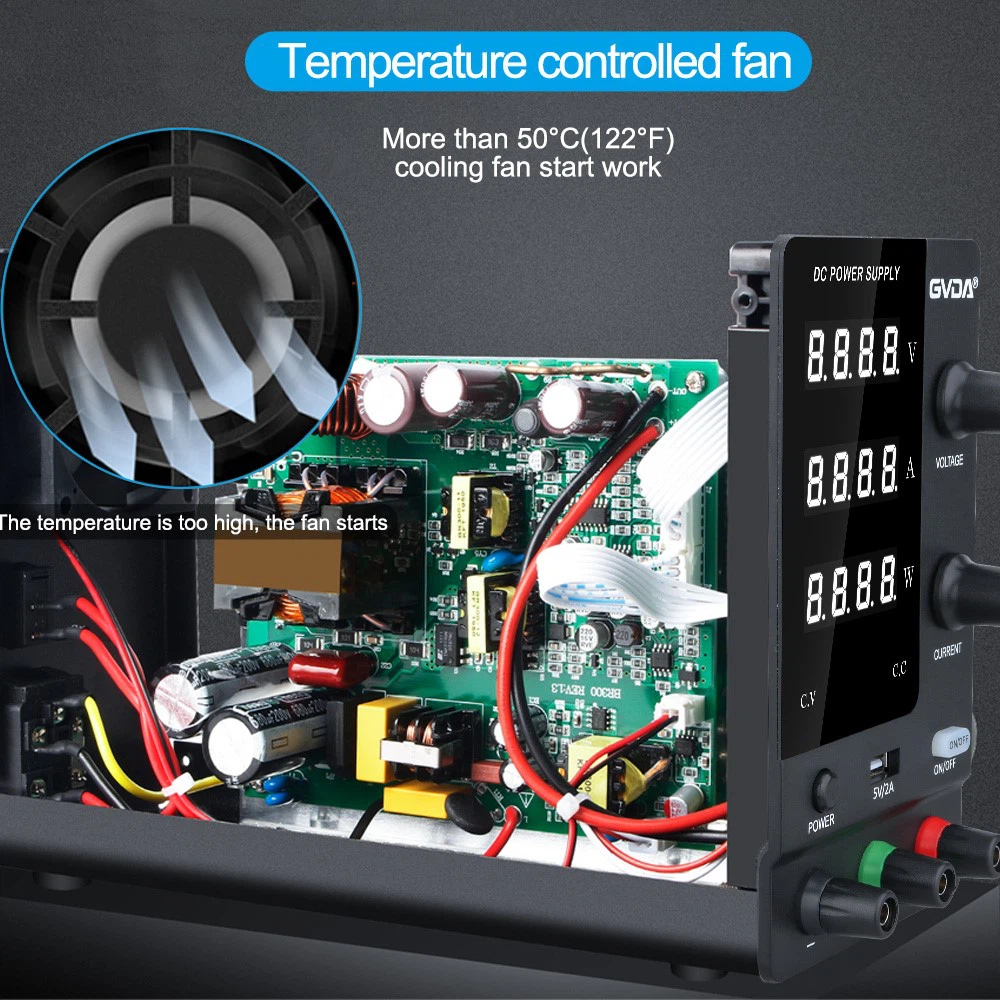

یک خازن بزرگ به صورت موازی در خروجی منبع تغذیه وصل شده است. در لحظه ای که خازن بزرگ روشن می شود، مثلاً خازن بزرگ به بار وصل می شود و در لحظه ای که منبع تغذیه برق بار را تامین می کند.
در لحظه روشن شدن برق، منبع تغذیه اتصال کوتاه دارد،
اتصال کوتاه برابر است با ولتاژ تغذیه تقسیم بر مقاومت سیم به اضافه مقاومت سری معادل خازن. این دو مقاومت بسیار کوچک هستند، بنابراین جریان در لحظه روشن شدن بسیار زیاد است.
برای باری که یک خازن بزرگ به صورت موازی به ورودی متصل است، آن را بار خازنی می نامیم. هنگامی که منبع تغذیه برق را به بار خازنی می رساند، اتصال کوتاه آنی ممکن است ده ها برابر جریان عملیاتی معمولی باشد.
هنگام تامین برق بارهای خازنی، باید مضرب اضافه جریان، قابلیت اضافه جریان لحظه ای منبع تغذیه و حتی قابلیت اضافه جریان قطع کننده مدار را در نظر بگیریم.
برای بارهای کنترل شده توسط رله، همچنین لازم است رله هایی را انتخاب کنید که برای بارهای خازنی مناسب هستند تا از اتصال کوتاه در لحظه روشن شدن برق که باعث جوش خوردن کنتاکت های رله و غیرممکن می شود، جلوگیری شود. به طور معمول قطع شود
اگر ظرفیت خازن بیش از حد بزرگ باشد، ممکن است حفاظت از خروجی برق یا حتی قطع جریان بیش از حد قطع کننده مدار وجود داشته باشد.
پس از روشن شدن برق، ولتاژ خروجی منبع تغذیه اساساً ثابت است. با توجه به رابطه بین جریان عبوری از خازن و دو سر خازن Cdu/dt است، تنها زمانی که ولتاژ تغییر می کند، جریان از خازن عبور می کند، بنابراین جریان از منبع تغذیه فقط جریان عملیاتی است. از بار، دیگر وضعیت اتصال کوتاه وجود ندارد.
چرا تا زمانی که انتخاب درست باشد، منبع تغذیه همچنان می تواند به طور عادی کار کند حتی اگر اتصال کوتاه داشته باشد؟
در لحظه روشن شدن، با توجه به پاسخ گام واحد در تئوری مدار، از معادله دیفرانسیل معمولی یک متغیره، ولتاژ دو طرف خازن را می توان به صورت u=ما*(1- حل کرد. exp(-t/(R*C)).
و جریانی که از خازن میگذرد i=us/R*exp(-t/(R*C)) است.
در میان آنها، R مقاومت سری معادل مقاومت سیم به اضافه خازن، و C ظرفیت خازن است.
از این دو معادله می توان دریافت که جریان عبوری از خازن به سرعت به صورت تصاعدی تحلیل می رود.
به عنوان مثال، R به طور کلی ده ها میلی اهم است، و C معمولاً چندین هزار uF است، که می تواند در حدود چند میلی ثانیه به یک جریان بسیار کوچک تبدیل شود.
بنابراین زمان اتصال کوتاه بسیار کوتاه است، شاید چند میکروثانیه تا چند میلی ثانیه.
همه منابع تغذیه توانایی جریان اضافه لحظه ای را دارند و به طور کلی حفاظت از اتصال کوتاه را با توجه به رابطه محدودیت زمانی معکوس انجام می دهند. زمانی که از n برابر جریان نامی خود تجاوز نکند، فوراً محافظت نمی شود، اما برای مدت زمانی که با مضرب جریان اضافه نسبت معکوس دارد، به تأخیر می افتد. برای حفاظت
