مولتی متر در هنگام اتصال به زمین یا اتصال کوتاه - چه چیزی را نشان می دهد؟

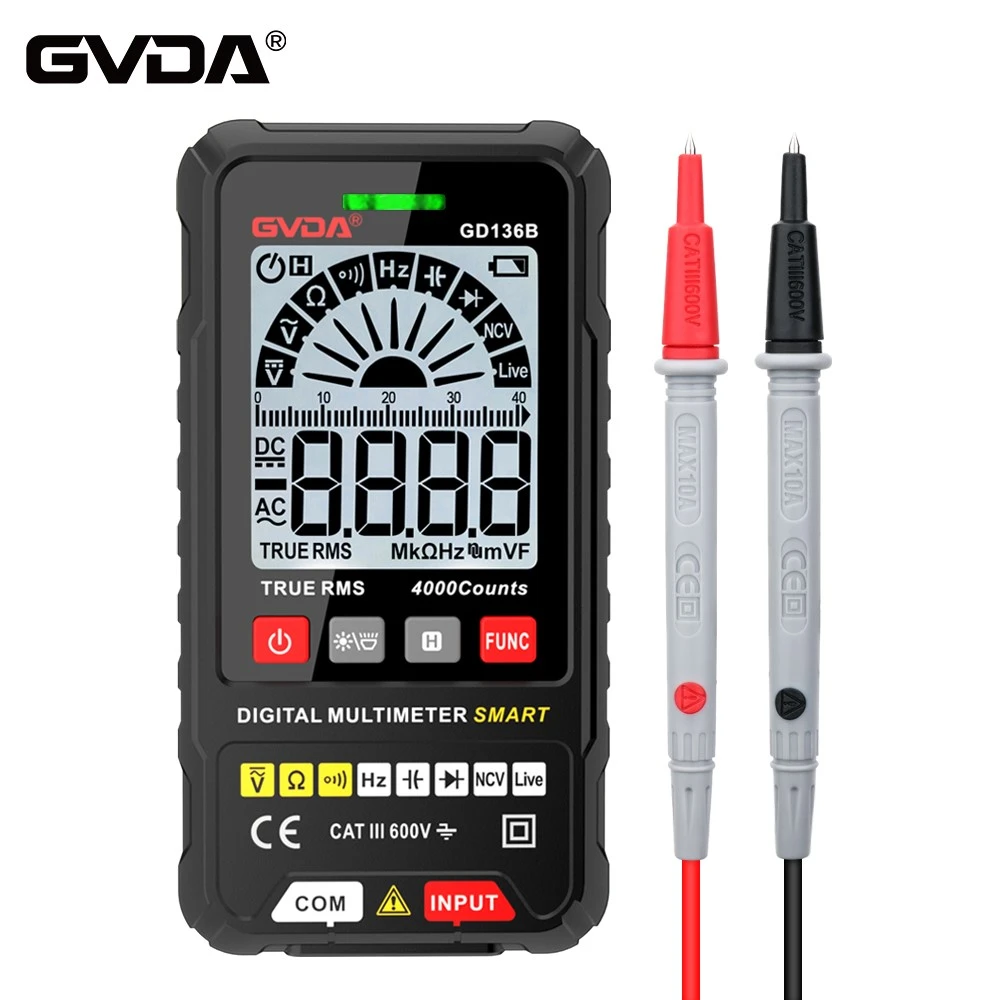

مدار را در صورت قطع برق با استفاده از دنده 10k مولتی متر اندازه گیری کنید و بار را جدا کنید. برای یک مدار سه-چهار فاز-سیم، مقدار مقاومت چهار سیم نمایش داده شده توسط مولتی متر باید بی نهایت باشد. برای یک مدار تک فاز، در شرایط عادی نیز باید مقاومت بی نهایت را نشان دهد. هنگامی که یک مقدار مقاومت وجود دارد، می توان تشخیص داد که یک اتصال کوتاه در مدار وجود دارد. برای تعیین زمین، از یک سرب تست مولتی متر برای لمس یک سر سیم و از سرب تست دیگر برای اندازه گیری مقاومت در برابر زمین استفاده کنید. اگر مقاومت بی نهایت باشد، طبیعی است. در غیر این صورت، یک پدیده زمین وجود دارد. تمام سیم ها را یکی یکی با استفاده از این روش اندازه گیری کنید تا مشکل را پیدا کنید. علاوه بر این، اگر کابل نوار فولادی است، انتهای دیگر سرب تست را برای اندازه گیری روی نوار فولادی قرار دهید. برای اطمینان از صحت اندازه گیری، بهتر است ابتدا بررسی کنید که آیا مدار باز در مدار وجود دارد یا خیر و سپس از مولتی متر برای تشخیص اتصال کوتاه و خطاهای اتصال به زمین استفاده کنید. در واقع برای عیب یابی این دو نوع عیب می توان از ابزارهایی مانند مگاهم متر و آشکارساز نیز استفاده کرد تا تعمیر و نگهداری سریعتر و دقیق تر انجام شود.
نورپردازی لوازم خانگی را به عنوان مثال در نظر بگیرید: روشنایی لوازم خانگی معمولاً از یک سیم برق دار، یک سیم خنثی و یک سیم زمین تشکیل شده است. اگر اتصال کوتاهی بین سیم برق و سیم نول وجود داشته باشد، کلید هوا قطع می شود. در این زمان، تمام وسایل برقی را خاموش کنید، دو سر سیم خروجی را از سوئیچ هوا (سیم برق و سیم خنثی خط کاربر) جدا کنید و با استفاده از دنده اهم مولتی متر مقاومت بین دو سیم را اندازه بگیرید. مقاومت باید بی نهایت باشد. اگر مقاومت صفر یا فقط چند اهم باشد، نشان دهنده اتصال کوتاه بین سیم برق و سیم نول است.
کلید هوا را روشن کنید، دو سر سیم خروجی را نصب نکنید، تمام وسایل برقی را خاموش کنید و از دنده 250 ولت متناوب مولتی متر برای اندازه گیری استفاده کنید: یک سیم تست را به انتهای سیم برق سوئیچ هوا و یک سیم تست را به انتهای سیم کاربر وصل کنید. اگر ولتاژی در حدود 220 ولت وجود داشته باشد، ثابت می کند که مدار زمین است.
در سیستم قدرت ولتاژ پایین چین، مشخص شده است که نقطه خنثی باید به زمین باشد و سیم خنثی نمی تواند به عنوان سیم زمین استفاده شود. یک سیم زمین محافظ اختصاصی باید جداگانه تهیه شود. پس از ورود به جعبه برق کاربر، سیم برق و سیم نول باید از زمین عایق بندی شوند تا به درستی کار کنند. هنگامی که مقاومت بین سیم برق یا سیم خنثی و سیم زمین کمتر از 0.5 مگا اهم باشد، محافظ نشتی عمل میکند و برای قطع برق قطع میشود.
پس از وقوع سفر، می توان از یک مولتی متر برای تشخیص وجود اتصال کوتاه یا اتصال به زمین در مدار و بار پشت کلید مدار استفاده کرد. روش به شرح زیر است:
کلید اصلی برق را جدا کرده و اتصال سیم خنثی و منبع برق را قطع کنید. (برای برخی از کلیدهای مدار، سیم نول در حالت باز جدا نمی شود و سیم خنثی باید جدا شود). سپس از دنده حداکثر مقاومت مولتی متر (محدوده باید بیشتر از 1 مگا اهم باشد) برای اندازه گیری مقاومت سیم برق و سیم خنثی به سیم زمین استفاده کنید. اگر مقاومت کمتر از 0.5 مگا اهم باشد، مشخص می شود که فاقد شرایط است.
اگر مقاومت سیم برق و سیم نول نسبت به سیم زمین واجد شرایط باشد، نشان دهنده عدم وجود خطای اتصال به زمین است. سپس، از مولتی متر برای اندازه گیری مقاومت بین سیم برق و سیم خنثی استفاده کنید (همه دوشاخه ها باید کشیده شوند و تمام وسایل برقی باید خاموش شوند). به طور مشابه، مقاومت باید بیشتر از 0.5 مگا اهم باشد. اگر مدار مشکلی نداشته باشد دردسر بیشتری دارد و مشکل در وسایل برقی است. آنها را یکی یکی بررسی کنید!
