چه چیزی مولتی متر آنالوگ را از دیجیتالی متمایز می کند
یک دستگاه اندازه گیری الکتریکی به نام مولتی متر برای اندازه گیری مقادیر الکتریکی مانند ولتاژ، جریان و مقاومت استفاده می شود. مولتی مترها از نظر اندازه، دقت، دقت و ویژگی های اندازه گیری با یکدیگر متفاوت هستند. به منظور تشخیص دستگاه ها و مدارهای الکتریکی، مولتی مترها عموماً توسط برق کاران، دانشجویان مهندسی و آماتورها استفاده می شود. مولتی متر آنالوگ و دیجیتال دو دسته اصلی مولتی متر هستند.
مولتی متر آنالوگ
اولین نوع مولتی متر، مولتی متر آنالوگ است. اگرچه دارای یک دست است که در طول ترازو حرکت می کند، خواندن آن چالش برانگیز است. این که مقرون به صرفه و ظریف است یک مزیت است. در مقایسه با مولتی مترهای دیجیتال، مولتی مترهای آنالوگ از حساسیت بیشتری برخوردار هستند و می توانند تغییرات کوچک در قرائت را تشخیص دهند.
سیم پیچی که بین دو آهنربای دائمی قرار گرفته و روی آن یک سوزن قرار گرفته است، یک مولتی متر آنالوگ را تشکیل می دهد. آهنربای دائمی زمانی که جریانی به سیم پیچ اعمال می شود می چرخد، که میدان مغناطیسی ایجاد می کند که با میدان مغناطیسی آهنربای دائمی در تعامل است. با چرخش سیم پیچ، نشانگر روی ترازو به پایین می لغزد. زاویه چرخش سیم پیچ تحت تأثیر مقدار جریان عبوری از آن است. گالوانومتر که مقاومت بسیار کمی دارد و از مولتی متر دیجیتال حساستر است، نام دیگر مولتی متر آنالوگ است. اما مراقب باشید که از انحراف کامل (FSD) جلوگیری کنید. سیم پیچ زمانی شروع به سوختن می کند که جریان از محدوده ای که می تواند منحرف کند فراتر رود و به کنتور آسیب برساند.
مولتی متر دیجیتال

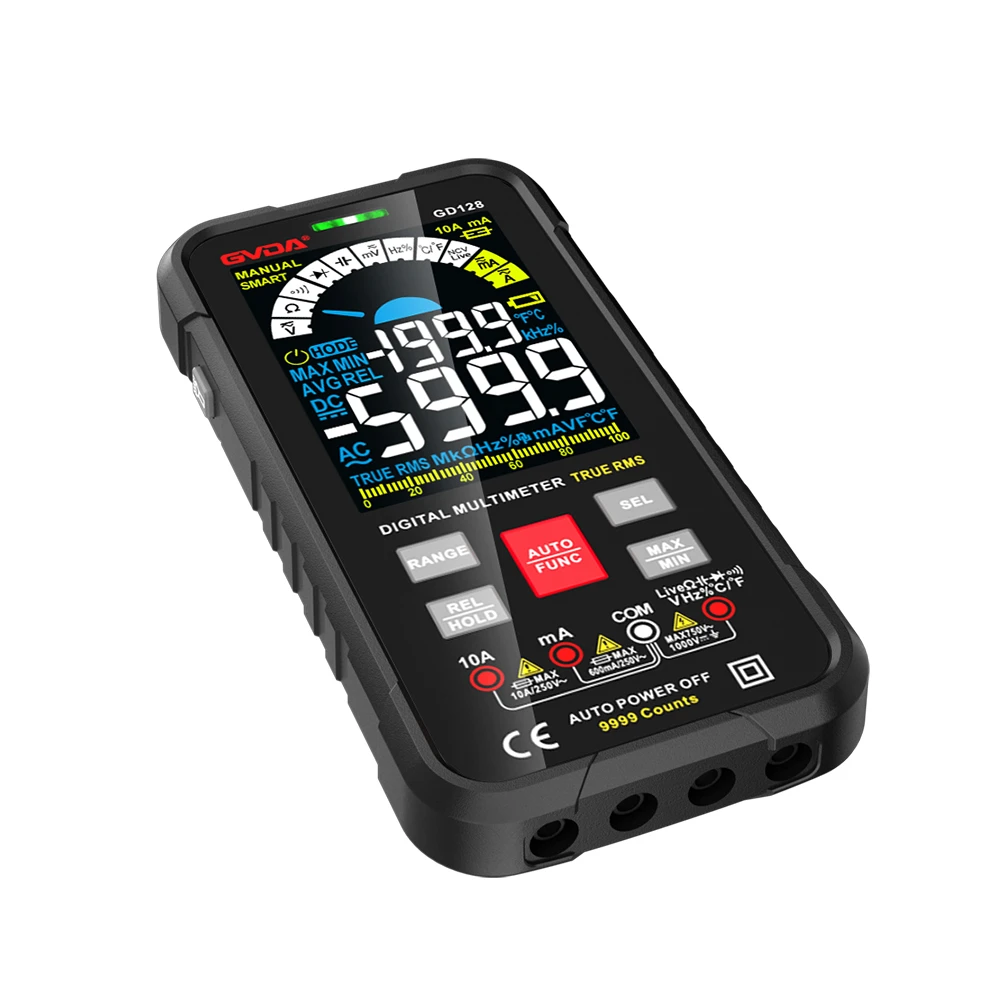

مولتی متر دیجیتال دستگاهی است که می تواند تعدادی پارامتر را اندازه گیری کند و نتایج را بر روی صفحه نمایش LCD نشان دهد. مولتی مترهای دیجیتال، برخلاف مولتی مترهای آنالوگ، محاسبات دیجیتالی را نشان می دهند که خواندن داده های اندازه گیری را ساده تر می کند. از طرف دیگر، یک مولتی متر آنالوگ زمان پاسخگویی سریع دارد زیرا بدون انجام هیچ محاسباتی، قرائت را نمایش می دهد.
LCD، صفحه چرخشی و پورت های متعدد از ویژگی های مولتی متر دیجیتال هستند. مدار داخلی در داخل صفحه قرار دارد و توسط دایره ای از حلقه های متحدالمرکز به هم متصل می شود. برای فعال کردن مدارها برای اقدامات خاص، از دکمه های شماره گیری استفاده می شود. یک ریزپردازنده در داخل یک مولتی متر دیجیتال برای محاسبه اندازه گیری ها گنجانده شده است. جریان یا ولتاژ ورودی، با این حال، به شکل آنالوگ است. بنابراین، با استفاده از یک ADC (مبدل آنالوگ به دیجیتال)، که سپس بر روی پانل LCD نمایش داده می شود، یک قرائت به شکل دیجیتال تبدیل می شود. ال سی دی در مقایسه با مقیاس اشاره گر مولتی متر آنالوگ، خواندن آسان تر اندازه گیری ها را فراهم می کند. علاوه بر این، DMM حفاظت اضافه بار را برای اندازه گیری های خارج از محدوده فراهم می کند.
