مراحل تعمیر و نگهداری رگولاتور ولتاژ

مراحل تعمیر و نگهداری رگولاتور ولتاژ

1، هنگام تعمیر منبع تغذیه سوئیچینگ، ابتدا از یک مولتی متر برای تشخیص اتصال کوتاه بودن قطعات برق استفاده کنید.

پوسته منبع تغذیه سوئیچینگ
مانند پشته پل یکسو کننده برق، لوله های سوئیچینگ، یکسو کننده با توان بالا با فرکانس بالا. مهار جریان هجومی مقاومت های پرقدرت سوزانده می شوند. سپس تست کنید مقاومت پورت ولتاژ خروجی غیرعادی است، قطعات فوق در صورت آسیب باید تعویض شوند.

2، پس از اتمام مرحله اول، منبع تغذیه نمی تواند به درستی کار کند، سپس برای تشخیص ماژول ضریب توان (PFC) و اجزای مدولاسیون عرض پالس (PWM)، با اطلاعات مربوطه آشنا به ماژول PFC و PWM مشورت کنید. عملکرد هر پا و ماژول های آن به درستی شرایط لازم را انجام می دهد.

3، بنابراین، برای منبع تغذیه با مدار PFC، اندازه گیری ولتاژ خازن فیلتر حدود 38{11}}VDC است، مانند ولتاژ حدود 380 VDC، که نشان می دهد ماژول PFC به درستی کار می کند، و سپس اجزای PWM را شناسایی می کند. از حالت کار، اندازه گیری قدرت ورودی VC، ولتاژ مرجع خروجی VR، کنترل شروع Vstart/Vcontrol ولتاژ ترمینال طبیعی است، استفاده از اجزای 220VAC / 220VAC / 220VAC / 220VAC (PWM). ترانسفورماتور جداسازی 220VAC/220VAC به منبع تغذیه سوئیچینگ، با استفاده از یک اسیلوسکوپ برای مشاهده ترمینال CT ماژول PWM به شکل موج زمین، یک موج یا مثلث دندانه اره خطی خوب است، مانند ترمینال TL494 CT برای موج دندان اره، انتهای CT FA5310 موج مثلثی آیا شکل موج خروجی V0 یک سیگنال پالس باریک منظم است یا خیر.

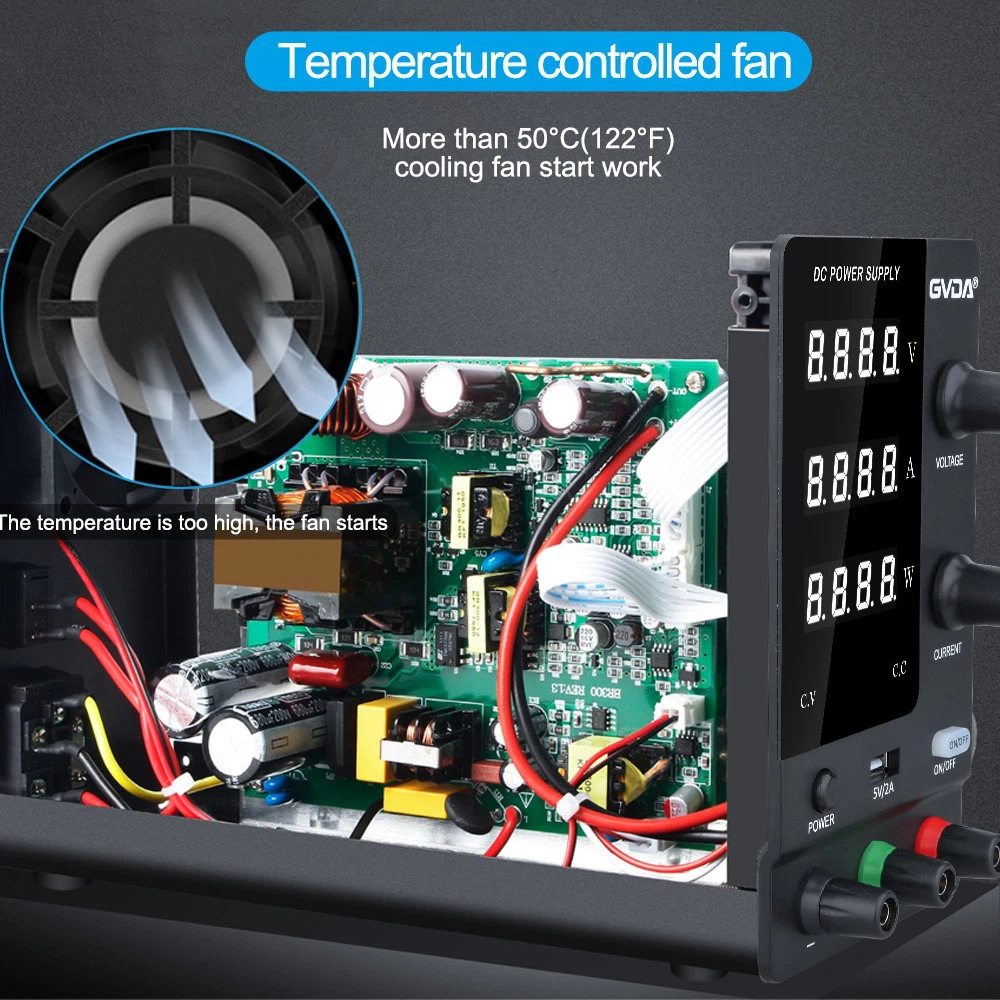

مراحل نگهداری منبع تغذیه تنظیم شده

4، در عمل تعمیر و نگهداری منبع تغذیه سوئیچینگ، بسیاری از منابع تغذیه سوئیچینگ با استفاده از مولفه‌های PWM سری UC38 × × 8- وجود دارد.

آداپتور منبع تغذیه سوئیچینگ
اکثر منابع تغذیه کار نمی کنند زیرا مقاومت راه اندازی منبع تغذیه آسیب دیده است یا عملکرد تراشه کاهش می یابد. وقتی R بدون VC خراب می شود، جزء PWM نمی تواند کار کند، باید مقاومت را با همان مقدار مقاومت برق اصلی جایگزین کنید. هنگامی که جریان راه اندازی مولفه PWM افزایش می یابد، مقدار R می تواند کاهش یابد تا زمانی که مولفه PWM بتواند به طور معمول کار کند. در تعمیر منبع تغذیه GE DR، ماژول PWM برای UC3843، آزمایش هیچ ناهنجاری دیگری در R (22{5}}K) در اتصال موازی یک مقاومت 220K پیدا نکرد، اجزای PWM کار می کنند، ولتاژ خروجی نرمال است. گاهی اوقات به دلیل خرابی مدار محیطی و در نتیجه ولتاژ 0 ولت ترمینال VR 5 ولت، قطعات PWM کار نمی کنند، در تعمیر منبع تغذیه دوربین کداک 8900 با این وضعیت مواجه می شوند، به سمت VR مدار خارجی متصل می شوند تا قطع شود. VR از 0 ولت تا 5 ولت، اجزای PWM به طور معمول کار می کنند، ولتاژ خروجی نرمال است.

5، هنگامی که خازن فیلتر بر روی ولتاژ 380VDC یا بیشتر، نشان می دهد که مدار PFC به درستی کار نمی کند.
