استفاده و اقدامات احتیاطی از آمپرمترهای کلمپ

استفاده و اقدامات احتیاطی از آمپرمترهای کلمپ

آمپرمتر AC نوع گیره عمدتاً از ترانسفورماتورهای جریان و ابزارهای سیستم یکسو کننده تشکیل شده است. هادی حامل جریان اندازه گیری شده معادل سیم پیچ اصلی ترانسفورماتور جریان است. روی هسته آهنی سیم پیچ ثانویه ترانسفورماتور جریان است. سیم پیچ ثانویه به ابزار سیستم یکسو کننده متصل است. با توجه به نسبت معینی از تغییرات بین سیم پیچ های اولیه و ثانویه ترانسفورماتور جریان، ابزار یکسو کننده مقدار جریان مدار آزمایش شده را نمایش می دهد.

گیره سنج AC/DC یک ابزار الکترومغناطیسی است. سیم حامل جریان اندازه گیری شده به عنوان سیم پیچ تحریک در گیره قرار می گیرد. شار مغناطیسی یک مدار در هسته آهنی تشکیل می دهد. مکانیسم اندازه گیری الکترومغناطیسی در وسط شکاف هسته آهنی قرار دارد و توسط میدان مغناطیسی منحرف می شود تا قرائت ها به دست آید. از آنجایی که انحراف آن تحت تأثیر جریان اندازه گیری قرار نمی گیرد، می تواند جریان های AC و DC را اندازه گیری کند.

استفاده از آمپرمتر کلمپ

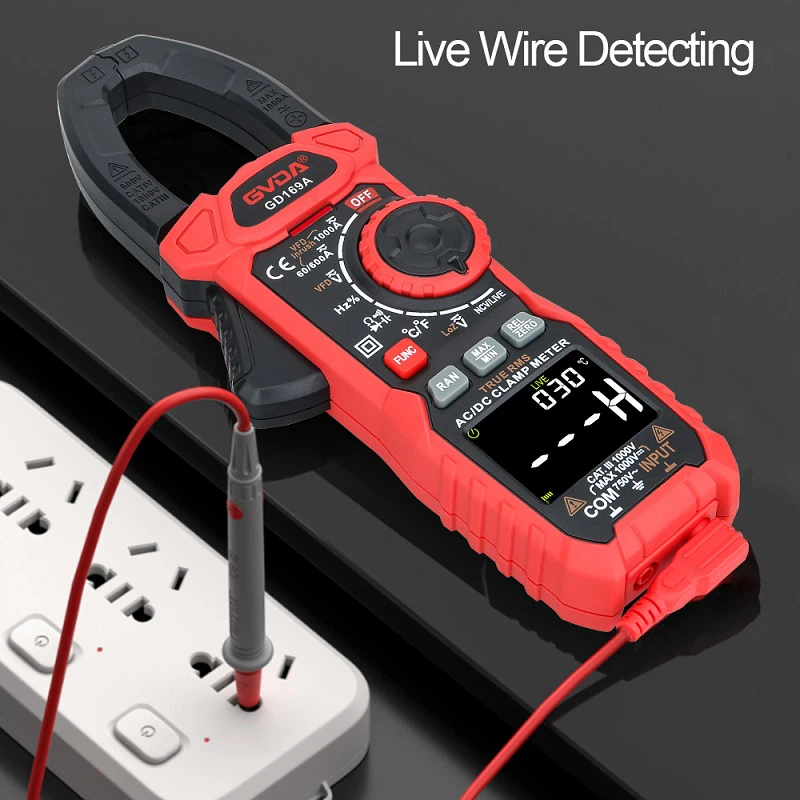

هنگام اندازه‌گیری جریان، به سادگی سیم‌کشی را که باید اندازه‌گیری شود، در هسته آمپرمتر نوع گیره بچسبانید و سپس مقدار را روی صفحه نمایش دیجیتال یا برد نشانگر بخوانید. کاربردش ساده است. فقط خط اندازه گیری را محکم ببندید. با این حال، با استفاده گسترده از آمپرمترهای گیره دار دیجیتال، آمپرمترهای گیره ای عملکردهای زیادی مانند ولتاژ، دما، مقاومت و غیره را اضافه کرده اند (گاهی اوقات به عنوان مولتی متر کلمپ، همانطور که در شکل سمت راست نشان داده شده است، با دو سوکت پروب بر روی ابزار، نامیده می شود). . با چرخاندن دکمه می توان عملکردهای مختلفی را انتخاب کرد و روش استفاده مشابه مولتی متر دیجیتال معمولی است. لطفاً برای معانی برخی از دکمه های عملکرد ویژه به دستورالعمل های مربوطه مراجعه کنید.

هنگام استفاده از آمپرمتر نوع گیره باید به موارد زیر توجه کرد:

هنگامی که جریان اندازه گیری شده کم است، سیم حامل جریان را می توان چندین بار پیچید و برای اندازه گیری در گیره قرار داد. با این حال، مقدار فعلی واقعی را می توان با تقسیم قرائت بر تعداد سیم پیچ ها به دست آورد. پس از اتمام اندازه گیری، سوئیچ تنظیم را در موقعیت حداکثر برد (یا موقعیت بسته) قرار دهید تا دفعه بعد استفاده ایمن شود.

در حین اندازه گیری دنده ها را تعویض نکنید.

توجه داشته باشید که ولتاژ روی مدار باید کمتر از مقدار نامی آمپرمتر کلمپ باشد. برای اندازه گیری جریان مدارهای فشار قوی نمی توان از آمپرمترهای گیره ای استفاده کرد، در غیر این صورت ممکن است باعث تصادف یا برق گرفتگی شود.
