انواع و عملکرد اسیلوسکوپ ها

انواع و عملکرد اسیلوسکوپ ها

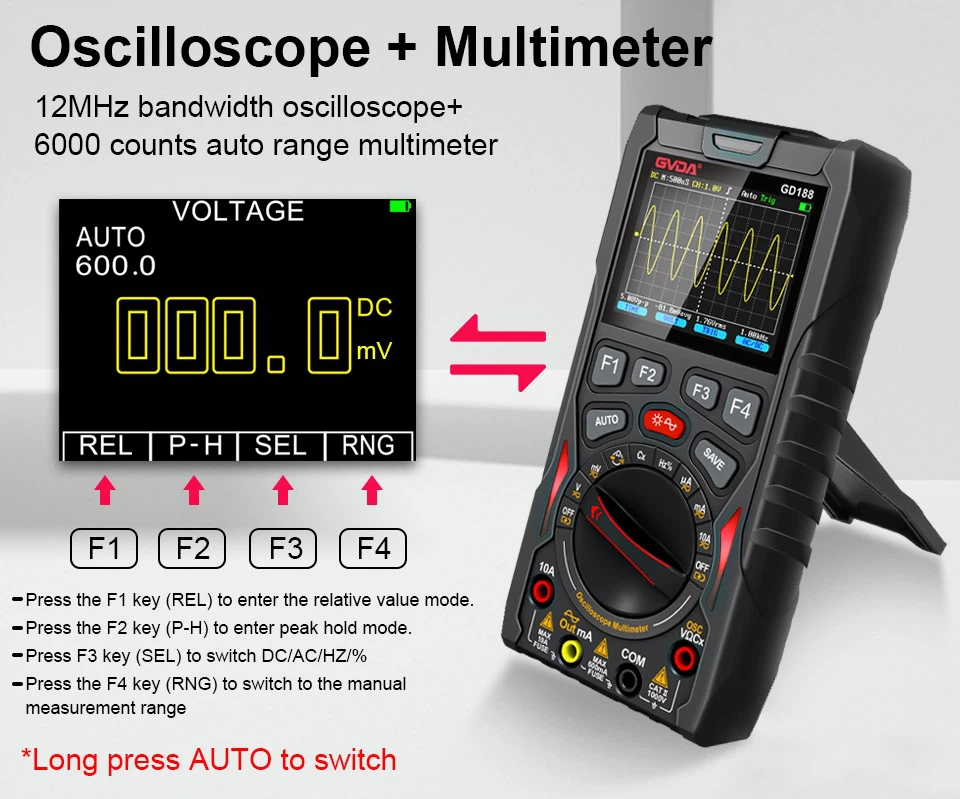

اسیلوسکوپ ها را می توان به دو دسته اصلی اسیلوسکوپ های آنالوگ و اسیلوسکوپ های دیجیتال تقسیم کرد.

اسیلوسکوپ های آنالوگ سیگنال اندازه گیری شده را به صورت پیوسته نمایش می دهند....

اسیلوسکوپ‌های دیجیتال ابتدا نمونه‌برداری و اندازه‌گیری سیگنال را در یک ذخیره‌سازی سیگنال باینری اندازه‌گیری می‌کنند و سپس از دستگاه ذخیره‌سازی برای حذف مقدار گسسته سیگنال، از طریق الگوریتم سیگنال اندازه‌گیری گسسته به شکل یک نمایش پیوسته روی صفحه نمایش داده می‌شود. .

نقش تنظیم ماشه اسیلوسکوپ
هنگامی که ماشه به درستی تنظیم نشود، شکل موج نمایش داده شده ناپایدار به نظر می رسد. به اصطلاح بی ثباتی شکل موج اشاره دارد به حرکت چپ و راست شکل موج نمی تواند بر روی صفحه نمایش متوقف شود، و یا، شکل موج های متعدد در هم تنیده وجود دارد، نمی تواند به وضوح شکل موج را نشان می دهد.

تنظیم ماشه یک نقطه دشوار و مستعد خطا در عملکرد اسیلوسکوپ است، کلید راه اندازی بخشی از تنظیم، انتخاب صحیح سیگنال منبع ماشه است.

اصول انتخاب منبع ماشه

هنگام آزمایش یک کانال، منبع ماشه باید همان کانالی باشد که سیگنال مورد آزمایش در آن قرار دارد، به عنوان مثال، هنگام آزمایش کانال Y CH1، منبع ماشه باید CH1 باشد، در غیر این صورت شکل موج ناپایدار خواهد بود.

هنگامی که دو سیگنال با فرکانس مشابه آزمایش می شوند، قوی ترین سیگنال باید به عنوان منبع ماشه انتخاب شود.

برای دو سیگنال با رابطه فرکانس چند عدد صحیح، سیگنالی با فرکانس پایین تر باید به عنوان منبع سیگنال ماشه انتخاب شود.

دو سیگنالی که دارای یک رابطه فرکانس چند عدد صحیح نیستند، نمی توانند به طور همزمان نمایش داده شوند مگر اینکه ذخیره شوند.

نقش سیگنال کالیبراسیون

اسیلوسکوپ یک سیگنال کالیبراسیون با فرکانس 1KHZ و ولتاژ 3V ارائه می دهد:

① می توان از آن برای بررسی دقیق بودن اندازه گیری خود اسیلوسکوپ استفاده کرد.

② می توان از آن برای بررسی سالم بودن کاوشگر ورودی استفاده کرد.

③ هنگام استفاده از روش مقایسه برای اندازه گیری سیگنال های دیگر، یک استاندارد به عنوان سیگنال مرجع استفاده می شود.
