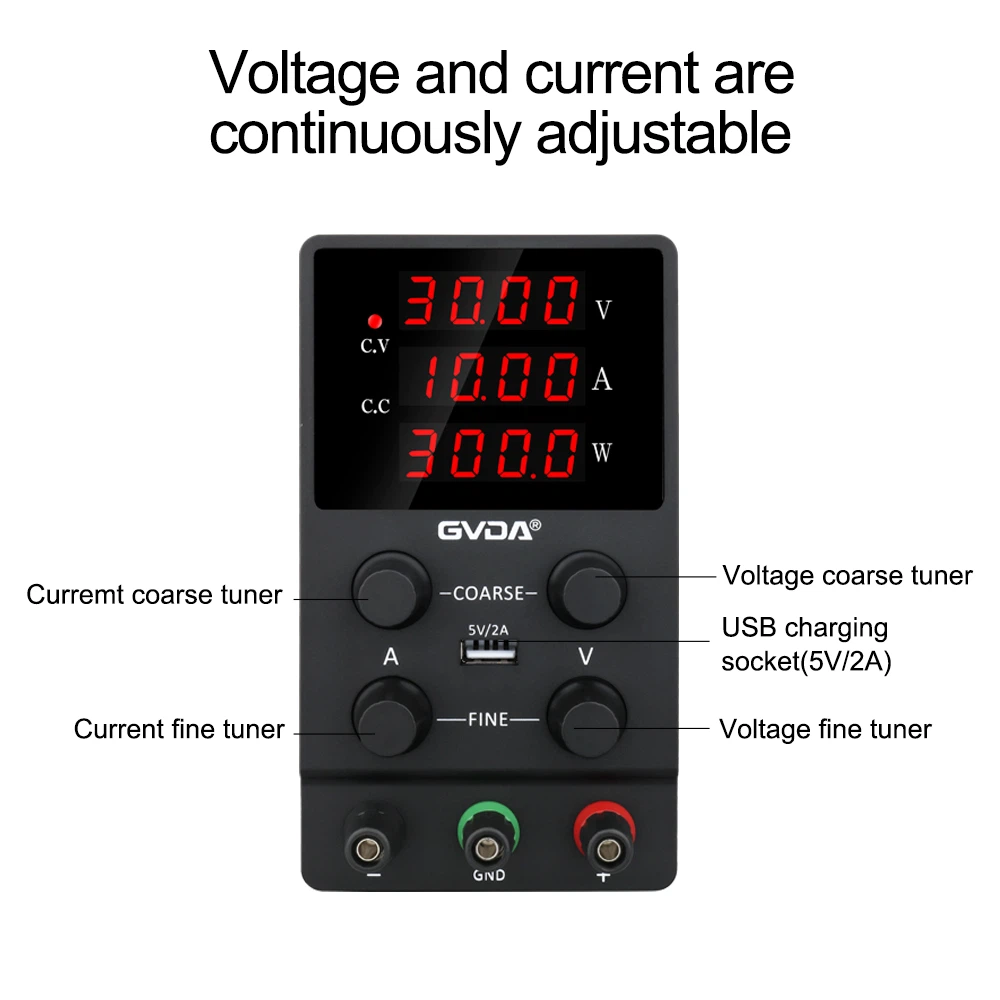

دو شاخص فنی از منبع تغذیه تنظیم شده DC
1. شاخص های مشخصه
(1) دامنه ولتاژ خروجی
دامنه ولتاژ خروجی که می تواند به طور عادی تحت شرایط کار منبع تغذیه تثبیت شده DC کار کند. حد بالایی این شاخص با حداکثر ولتاژ ورودی و حداقل اختلاف ولتاژ ورودی خروجی تعیین می شود ، در حالی که حد پایین آن با مقدار ولتاژ مرجع در داخل منبع تغذیه تثبیت شده DC تعیین می شود.
(2) حداکثر اختلاف ولتاژ ورودی/خروجی
این شاخص نشان دهنده حداکثر اختلاف ولتاژ مجاز بین ورودی و خروجی در شرایط عملیاتی عادی منبع تغذیه تثبیت شده DC است و مقدار آن عمدتاً به شاخص ولتاژ مقاومت در برابر ترانزیستور تنظیم داخلی منبع تغذیه تثبیت شده DC بستگی دارد.
(3) حداقل اختلاف ولتاژ خروجی ورودی
این شاخص حداقل اختلاف ولتاژ بین ورودی و خروجی مورد نیاز برای اطمینان از عملکرد عادی منبع تغذیه DC را نشان می دهد.
(4) محدوده جریان بار خروجی
محدوده جریان بار خروجی ، همچنین به عنوان محدوده جریان خروجی شناخته می شود ، در این محدوده فعلی ، منبع تغذیه تثبیت شده DC باید بتواند از انطباق با شاخص های مشخص شده در مشخصات اطمینان حاصل کند.
2 شاخص های کیفیت
(1) میزان تنظیم ولتاژ SV
میزان تنظیم ولتاژ یک شاخص مهم از عملکرد پایداری یک منبع تغذیه تنظیم شده DC است که به عنوان ضریب تثبیت یا فاکتور پایداری نیز شناخته می شود. این میزان ثبات ولتاژ خروجی VO از منبع تغذیه تنظیم شده DC را هنگام تغییر ولتاژ ورودی VI مشخص می کند. معمولاً به عنوان درصد تغییر نسبی بین ولتاژهای ورودی و خروجی در هر ولتاژ خروجی واحد بیان می شود.
(2) نرخ تنظیم فعلی SI
میزان تنظیم فعلی یک شاخص اصلی خود است که منعکس کننده ظرفیت بار منبع تغذیه تثبیت شده DC است که به عنوان ضریب پایداری فعلی نیز شناخته می شود. این توانایی یک منبع تغذیه تثبیت شده DC را برای سرکوب نوسانات در ولتاژ خروجی ناشی از تغییر در جریان بار (جریان خروجی) هنگامی که ولتاژ ورودی ثابت است ، مشخص می کند. در شرایط مشخص تغییرات جریان بار ، میزان تنظیم فعلی یک منبع تغذیه تثبیت شده DC معمولاً به عنوان درصد تغییر ولتاژ خروجی در ولتاژ خروجی واحد بیان می شود.
(3) نسبت سرکوب Ripple Sr
نسبت سرکوب موج دار نشان دهنده توانایی منبع تغذیه تنظیم شده DC برای سرکوب ولتاژ اصلی معرفی شده در ترمینال ورودی است. هنگامی که شرایط ورودی و خروجی منبع تغذیه تنظیم شده DC بدون تغییر باقی بماند ، نسبت سرکوب موج دار اغلب به عنوان نسبت اوج به مقدار اوج ولتاژ موج ورودی به اوج مقدار ولتاژ موج خروجی ، معمولاً در دسی بل بیان می شود ، اما گاهی اوقات نیز می تواند به عنوان یک درصد یا مستقیماً به عنوان نسبت دو مورد بیان شود.
(4) ثبات دما k
پایداری دما از منبع تغذیه تثبیت شده DC یکپارچه با درصد تغییرات نسبی در ولتاژ خروجی منبع تغذیه تثبیت شده DC در حداکثر دامنه تغییر دمای عملیاتی مشخص شده Ti (TMIN کمتر یا مساوی با TI کمتر از یا مساوی با TMAX) تعیین می شود.
