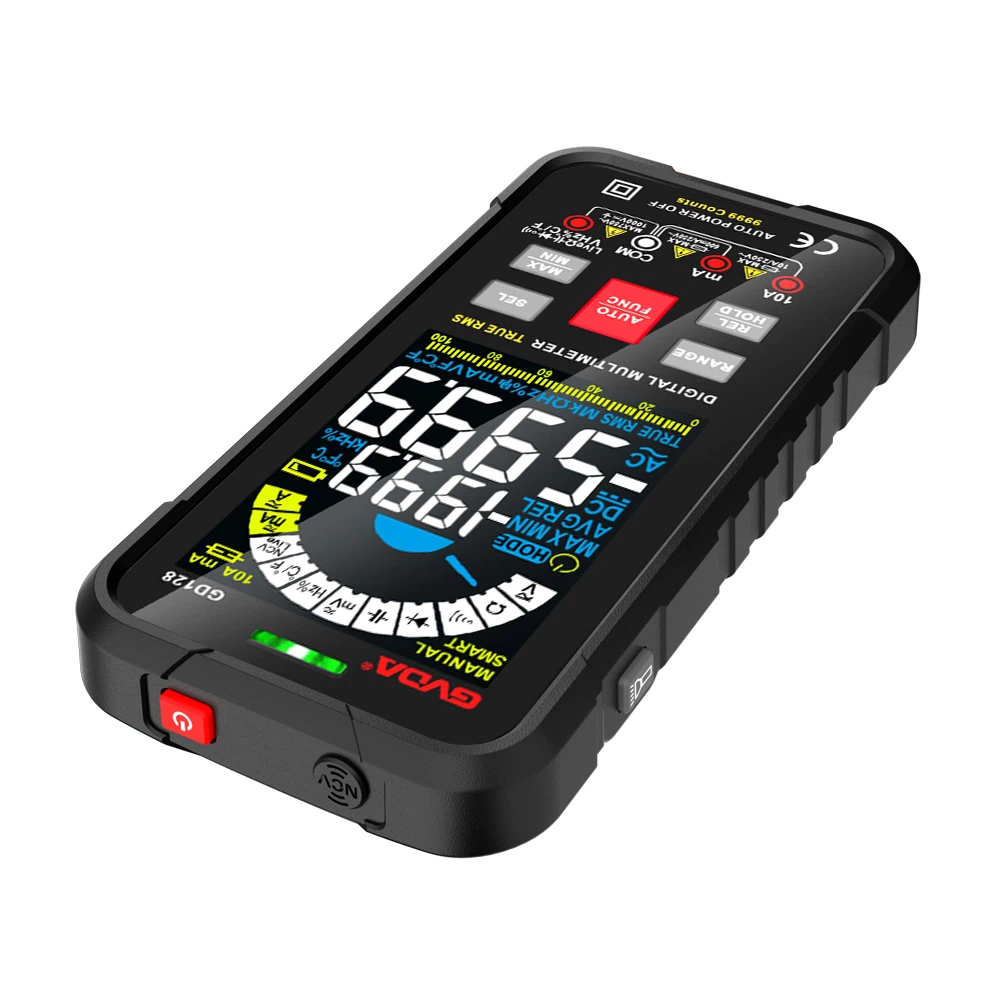

برای بررسی اتصال به مدار یا اتصال به زمین، چگونه از مولتی متر استفاده کنم؟
1) ابتدا برق را خاموش کنید، سوئیچ عملکرد مولتی متر را روی حالت buzzer قرار دهید و دو پروب مولتی متر را روی دو پایانه مورد آزمایش قرار دهید. اگر اتصال کوتاه وجود داشته باشد، صدای وزوز و مقدار ولتاژ هدایت کوچکی نمایش داده می شود. در این زمان یک اتصال کوتاه بین این دو نقطه آزمایش شده وجود دارد.
2) اندازه گیری عایق مدار با مولتی متر می تواند مشخص کند که مدار دارای اتصال کوتاه است یا خیر. به عنوان مثال، هنگام اندازه گیری عایق تک فاز به زمین، اگر مقدار عایق صفر باشد (ارتینگ فلزی) یا بسیار کم (زمین غیرفلزی)، می توان تشخیص داد که خط فاز ارت است. اگر زمین نباشد، ارزش عایق بسیار بالاست. عایق فاز به فاز را دوباره اندازه گیری کنید. اگر عایق فاز به فاز صفر باشد، نشان دهنده اتصال کوتاه بین دو فاز مدار است.
3) اطمینان حاصل کنید که برق در مدار وجود ندارد، از حالت مقاومت (با اشاره گر سنج در حالت RX10 و متر دیجیتال در حالت روشن/خاموش) استفاده کنید و دو میله متر را به دو نقطه (یا دو سیم) وصل کنید. اندازه گیری شود. اگر نشانگر متر حرکت نکند، مدار باز است و اگر کاملاً تاب خورده باشد، اتصال کوتاه است. عدد روی کنتور دیجیتال بدون تغییر می ماند و در هنگام اتصال کوتاه صدایی شنیده نمی شود. اتصال کوتاه به صدا در می آید یا عدد صفر می شود.
4) هسته های دو سر سیم را بدون تماس با هم از هم جدا کنید، سپس مولتی متر را به همان حالت بالا بچرخانید و پروب ها را روی دو سر سیم رنگی مختلف قرار دهید. اگر مقدار اندازه گیری شده بالاتر از 0.5 مگا اهم باشد یا بی نهایت را نشان دهد، عایق بودن مدار مشکلی ندارد، یعنی نشتی در مدار وجود ندارد. اگر مقدار اندازه گیری شده کمتر از 0.5 مگا اهم باشد، عایق مدار واجد شرایط نیست و نشتی وجود دارد. تمام کانکتورها و جعبه های اتصال را در مدار بعد از این مدار شکن جستجو کنید تا ببینید آیا عایق بندی کانکتورها به درستی انجام نشده است یا خیر. سپس از روش اندازه گیری مقاومت برای بررسی با مولتی متر در هر کانکتور و جعبه اتصال استفاده کنید. دلیل آن این است که جریان بالا به طور خودکار هنگام اتصال کوتاه، کلید قطع می شود و مدار زیاد نمی سوزد. به طور کلی، موقعیت اتصال کوتاه را می توان با اندازه گیری مقاومت در محل اتصال یا جعبه اتصال تعیین کرد.
