تفاوت ها و کاربردهای بین مولتی متر و اسیلوسکوپ

تفاوت ها و کاربردهای بین مولتی متر و اسیلوسکوپ

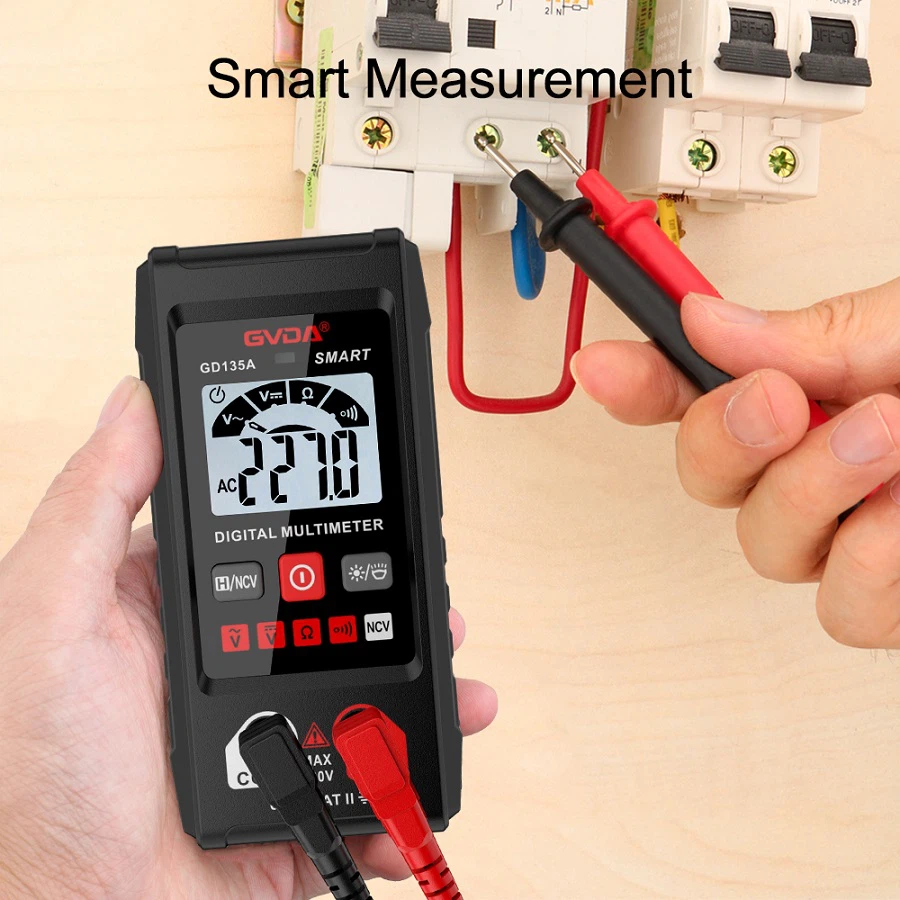

مولتی متر دیجیتال، همانطور که از نامش پیداست، یک ابزار اندازه گیری چند منظوره است که قادر به اندازه گیری پارامترهای الکتریکی مختلف از جمله ولتاژ، جریان و مقاومت است. در مقایسه با یک مولتی متر آنالوگ، یک مولتی متر دیجیتال از طریق فناوری دیجیتال به دقت اندازه گیری بالاتری دست می یابد و معمولاً دارای یک صفحه نمایش LCD یا LED برای نشان دادن قرائت ها به صورت دیجیتال است و نتایج اندازه گیری را بصری و دقیق تر می کند.

مزیت اصلی مولتی متر دیجیتال در توانایی آن برای اندازه گیری دقیق بایاس DC نهفته است. از یک ADC یکپارچه (آنالوگ-به-مبدل دیجیتال) استفاده می‌کند، و این روش تبدیل با میانگین‌گیری سیگنال، نویز و تداخل را کاهش می‌دهد و در نتیجه دقت اندازه‌گیری‌های DC را بهبود می‌بخشد. این امر مولتی متر دیجیتال را به ویژه برای اندازه گیری دقیق سیگنال های فرکانس پایین یا ثابت، مانند ولتاژ باتری و نقطه کار DC در مدار، مناسب می کند.

ویژگی ها و کاربردهای اسیلوسکوپ

هدف اصلی طراحی یک اسیلوسکوپ مشاهده و تجزیه و تحلیل تغییرات یک سیگنال در طول زمان است. این ابزاری است که قادر به نمایش شکل موج یک ولتاژ در حال تغییر با زمان است و معمولاً برای اندازه‌گیری، نظارت و اشکال‌زدایی مدارهای الکترونیکی استفاده می‌شود. عملکرد اصلی یک اسیلوسکوپ گرفتن و نمایش شکل موج سیگنال است، که به کاربران اجازه می دهد به وضوح ببینند که سیگنال در طول زمان چگونه تغییر می کند، که به ویژه برای تجزیه و تحلیل سیگنال های فرکانس بالا یا شکل موج های پیچیده مهم است.

یک اسیلوسکوپ معمولاً از یک ADC غیر یکپارچه-استفاده می‌کند، به این معنی که می‌تواند شکل موج سیگنال را نقطه به نقطه اندازه‌گیری و بازسازی کند. این روش-به‌واسطه{3}}نقطه اندازه‌گیری، اسیلوسکوپ را قادر می‌سازد تا سیگنال‌های فرکانس بالاتر-را اندازه‌گیری کند و ویژگی‌هایی مانند شکل، دامنه و دوره سیگنال را با دقت نمایش دهد. علاوه بر این، اسیلوسکوپ‌های مدرن با عملکردهای پیشرفته مختلفی مانند تبدیل فوریه سریع (FFT)، ذخیره‌سازی و پخش شکل موج، و تنظیمات ماشه یکپارچه شده‌اند و قابلیت‌های تجزیه و تحلیل سیگنال و تشخیص عیب قدرتمند را در اختیار کاربران قرار می‌دهند.

مقایسه سناریوهای کاربردی

هنگام انتخاب بین یک مولتی متر دیجیتال و یک اسیلوسکوپ، الزامات تست خاصی باید در نظر گرفته شود. یک مولتی متر دیجیتال برای موقعیت هایی مناسب است که اندازه گیری دقیق بایاس، مقاومت و سیگنال های فرکانس پایین-دی سی مورد نیاز است. به عنوان مثال، در تعمیر و نگهداری دستگاه های الکترونیکی، اندازه گیری ولتاژ منبع تغذیه یا بررسی رسانایی اتصالات لحیم شده در مدار برای استفاده از مولتی متر دیجیتال بسیار مناسب است.

از سوی دیگر، یک اسیلوسکوپ برای موقعیت‌هایی مناسب‌تر است که در آن تجزیه و تحلیل شکل موج سیگنال، اندازه‌گیری سیگنال‌های{0} با فرکانس بالا، یا مشاهده تغییرات سیگنال در طول زمان مورد نیاز است. در مرحله طراحی و توسعه محصولات الکترونیکی، از یک اسیلوسکوپ برای بررسی صحت طراحی مدار، نظارت بر یکپارچگی سیگنال و رفع اشکالات زمان بندی در مدار دیجیتال استفاده می شود.
