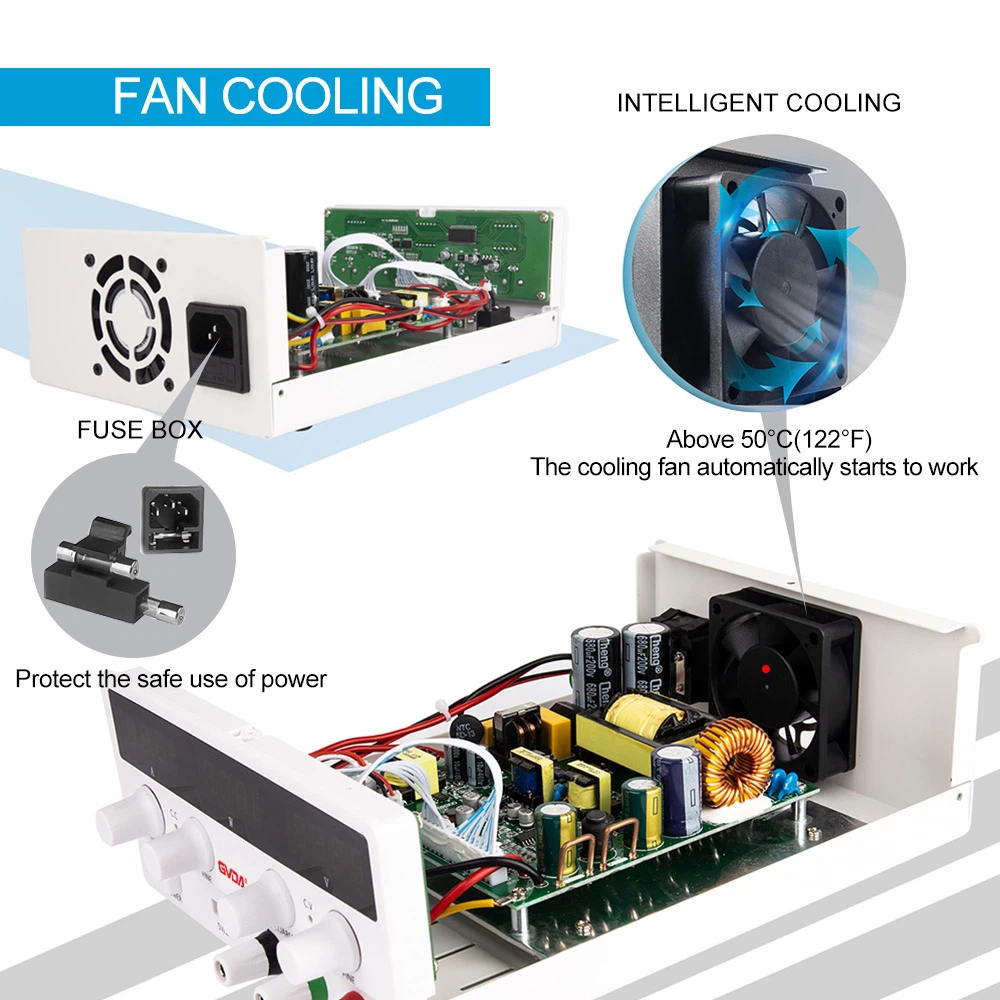

اصل کار منبع تغذیه خطی
روند کار مدار اصلی منبع تغذیه خطی به این صورت است که برق ورودی ابتدا توسط مدار پیش تثبیت کننده تحت تثبیت اولیه ولتاژ AC قرار می گیرد و سپس از طریق یکسوسازی ایزوله توسط ترانسفورماتور اصلی کار به برق DC تبدیل می شود و سپس توسط مدار کنترل و کنترل کننده ریزپردازنده تک تراشه تحت کنترل هوشمند کنترل می شود. مولفه تنظیم خطی برای خروجی یک منبع ولتاژ DC با دقت بالا به خوبی تنظیم شده است.
1. ترانسفورماتور و یکسو کننده برق: برق AC 380 ولت را به برق DC مورد نیاز تبدیل کنید.
2. مدار پیش تثبیت کننده: از اجزای رله یا اجزای تریستور برای تنظیم و تثبیت اولیه ولتاژ AC یا DC ورودی استفاده کنید، در نتیجه مصرف برق اجزای تنظیم خطی کاهش می یابد، راندمان کار بهبود می یابد و از دقت بالای منبع ولتاژ خروجی اطمینان حاصل می شود. . و پایداری بالا
3. جزء تنظیم خطی: ولتاژ DC فیلتر شده را به خوبی تنظیم کنید تا ولتاژ ورودی به مقدار مورد نیاز و دقت مورد نیاز برسد.
4. مدار فیلتر: موج ضربان، تداخل و نویز منبع تغذیه DC را به حداکثر میزان مسدود کرده و جذب می کند، در نتیجه اطمینان حاصل می شود که ولتاژ خروجی منبع تغذیه DC دارای ریپل کم، نویز کم و تداخل کم است.
5. سیستم کنترل ریز کامپیوتر تک تراشه: کنترل کننده ریزپردازنده تک تراشه ای سیگنال های مختلف شناسایی شده را مقایسه، قضاوت، محاسبه، تجزیه و تحلیل و سایر فرآیندها می کند و سپس دستورالعمل های کنترلی مربوطه را صادر می کند تا سیستم تثبیت کننده ولتاژ کلی منبع تغذیه تثبیت شده DC کار کند. به طور معمول و قابل اعتماد ، هماهنگی
6. منبع تغذیه کمکی و منبع ولتاژ مرجع: منبع ولتاژ مرجع با دقت بالا و منبع تغذیه مورد نیاز برای عملکرد مدارهای الکترونیکی برای سیستم تثبیت ولتاژ DC را فراهم کنید.
7. نمونه برداری ولتاژ و تنظیم ولتاژ: مقدار ولتاژ خروجی منبع تغذیه تنظیم شده DC را تشخیص داده و مقدار ولتاژ خروجی منبع تغذیه تنظیم شده DC را تنظیم و تنظیم کنید.
8. مدار تقویت مقایسه: مقدار ولتاژ خروجی منبع تغذیه تنظیم شده DC را با ولتاژ منبع مرجع مقایسه کنید تا سیگنال ولتاژ خطا را به دست آورید، سپس بازخورد را تقویت کنید و جزء تنظیم خطی را کنترل کنید تا از پایداری ولتاژ خروجی اطمینان حاصل کنید.
9. مدار تشخیص جریان: مقدار جریان خروجی منبع تغذیه تنظیم شده DC را برای اطلاعات کنترل محدود یا حفاظت جریان دریافت کنید.
10. مدار محرک: مدار تقویت کننده قدرت که برای درایو اجزای اجرایی تنظیم شده است.
11. نمایشگر: نمایش مقدار ولتاژ خروجی و مقدار جریان خروجی منبع تغذیه تنظیم شده DC.
