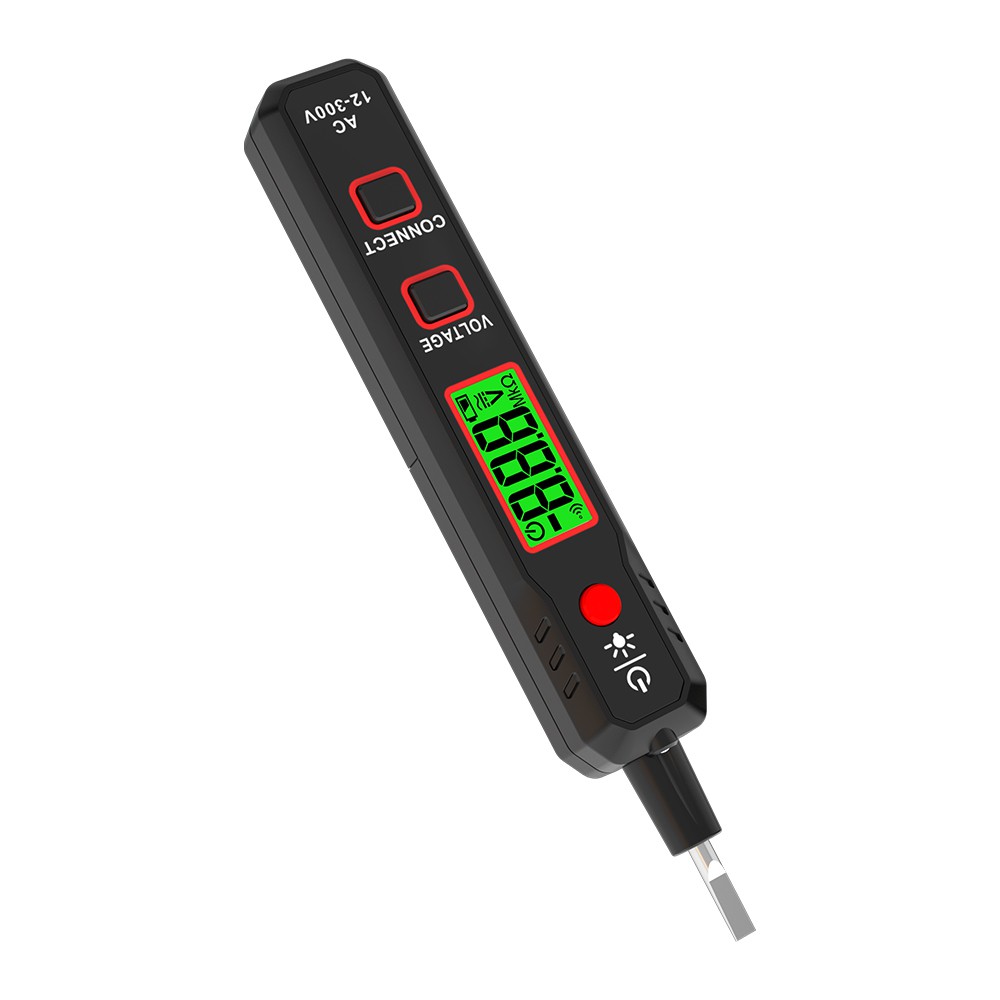

9 عملکرد و استفاده از آزمون کاربردی قلم الکتریکی را تست کنید!
اصول ساختاری:
از لولههای نئونی (معمولاً به عنوان لامپ نئون شناخته میشود)، مقاومتها، فنرها و غیره تشکیل شده است. بدن باردار هنگام استفاده، اختلاف پتانسیلی را از طریق قلم الکتریکی، بدن انسان و زمین ایجاد میکند تا میدان الکتریکی ایجاد کند. لوله نئون در قلم الکتریکی تحت عمل میدان الکتریکی نور ساطع می کند.
دستورالعمل ها:
هنگام استفاده از خودکار برقی باید آن را به درستی نگه دارید. انگشت شست و وسط عایق خودکار را نگه می دارند و انگشت اشاره کلاه فلزی انتهای خودکار را فشار می دهد.
قبل از استفاده باید تأیید شود که تستر در شرایط خوبی است (در مکانی با منبع تغذیه واقعی آزمایش کنید).
هنگام استفاده، باید به تدریج به جسم اندازه گیری شده نزدیک شود تا زمانی که لوله نئون بدرخشد و بتواند در تماس مستقیم با جسم اندازه گیری شده باشد.
توابع خاص:
عملکرد 1: سیم زنده و سیم خنثی را شناسایی کنید
این رایج ترین عملکرد قلم تست هنگام اندازه گیری مدارهای AC است:
سیم را با قلم الکتروسکوپ لمس کنید و لامپ نئونی درخشان سیم زنده است.
قسمت غیر نورانی لامپ نئون سیم خنثی (یا سیم زمین) است.
عملکرد 2: مشخص کنید که آیا برق در خط وجود دارد یا خیر
این نیز رایج ترین عملکرد قلم الکتریکی است، یعنی قلم الکتریکی را در وضعیت صحیح نگه دارید و با نوک قلم رسانا را لمس کنید. اگر قلم برق روشن شود، ثابت می کند که در مدار ولتاژ وجود دارد و اگر چراغ روشن نشود، ثابت می کند که در مدار ولتاژ وجود ندارد.
در استفاده واقعی، بر اساس اینکه لامپ نئون قلم برق از خود نور ساطع می کند یا خیر، باید به نرمال بودن یا نبودن مدار توجه کنید.
به عنوان مثال، اگر سیم برق و سیم نول در شرایط عادی اشتباه وصل شده باشند و لامپ های نئون قلم برق بدرخشند، این ایراد است و باید خط را به درستی بررسی و وصل کرد.
9 عملکرد و استفاده از آزمون کاربردی قلم الکتریکی را تست کنید! برخی از برقکارها واقعا نمی دانند
عملکرد 3: داخل فاز یا خارج فاز سیم فاز را اندازه گیری کنید
مدارهایی که بین رنگ های سیم تمایز قائل نمی شوند، قطعا در حین نگهداری باعث سردرد می شوند. مدار تکفاز خوبه ولی اگه با مدار سه فاز مواجه بشی واقعا درد سر بزرگیه! با این حال، قلم الکتریکی عملکردی جادویی دارد که به راحتی می تواند به شما کمک کند داخل فاز یا خارج فاز سیم های فاز را اندازه گیری کنید.
هنگام اندازه گیری، یک خودکار برقی در هر دست بگیرید و روی یک جسم عایق بایستید. دو قلم برقی را همزمان به دو سیم لمس کنید. اگر روشنایی دو قلم الکتریکی کم باشد به این معنی است که دو خط اندازه گیری شده در این زمان در یک فاز هستند (هر دو خط فاز هستند).
اگر روشنایی دو قلم الکتریکی زیاد باشد به این معنی است که دو خط اندازه گیری شده در این زمان خارج از فاز هستند (یک خط فاز و یک خط خنثی). با این روش می توان سه خط فاز و یک خط نول در مدار سه فاز را به سرعت غربال کرد.
برای قضاوت از این اصل استفاده می کند که اختلاف ولتاژ بین دو قطب لامپ نئون در قلم الکتریکی متناسب با شدت نور آن است.
عملکرد 4: بررسی کنید که آیا تجهیزات نشتی دارند یا خیر
محفظه بیرونی تجهیزات الکتریکی را با قلم تست به آرامی لمس کنید، اگر لوله نئون قلم تست بدرخشد به معنی نشتی است.
اگر نمی درخشد، نمی درخشد.
عملکرد 5: AC و DC را شناسایی کنید
هنگام آزمایش با سرنخ تست:
اگر هر دو سر لامپ نئون قلم تست بدرخشد، جریان متناوب است.
اگر فقط یک انتهای آن می درخشد، جریان مستقیم است.
روشنایی قلم الکتریکی هنگام اندازه گیری جریان متناوب به طور قابل توجهی بیشتر از روشنایی جریان مستقیم است.
عملکرد 6: مشخص کنید که آیا DC به زمین متصل است یا خیر
در یک سیستم DC عایق شده از زمین، می توانید روی زمین بایستید و قطب مثبت یا منفی سیستم DC را با یک مداد تست لمس کنید:
اگر لامپ نئون قلم تست روشن نباشد، پدیده زمین وجود ندارد.
اگر لامپ نئون روشن شود به این معنی است که پدیده زمین وجود دارد و اگر مانند روی نوک قلم روشن شود به این معنی است که الکترود مثبت زمین است.
اگر نور در انتهای انگشت باشد، زمین منفی است.
البته باید به این نکته اشاره کرد که در سیستم DC با رله مانیتورینگ زمین، نمی توان از این روش برای تعیین زمین بودن سیستم DC استفاده کرد.
عملکرد 7: قطب مثبت و منفی جریان مستقیم را شناسایی کنید
هنگام اندازه گیری جریان مستقیم، فقط یک انتهای لامپ نئون قلم برق روشن می شود:
هنگام اندازه گیری قطب مثبت منبع تغذیه DC، انتهای لوله نئون نزدیک نوک قلم می درخشد.
هنگام اندازه گیری قطب منفی منبع تغذیه DC، انتهای لامپ نئونی دور از نوک قلم می درخشد.
عملکرد 8. قضاوت در مورد خوب بودن تماس
اگر حباب نئون در قلم تست هنگام اندازه گیری سوسو می زند، ممکن است به دلیل شل بودن سر کابل و ضعیف بودن تماس باشد. همچنین ممکن است به دلیل ولتاژ ناپایدار باشد.
9 عملکرد و استفاده از آزمون کاربردی قلم الکتریکی را تست کنید! برخی از برقکارها واقعا نمی دانند
عملکرد 9. تشخیص دهید که آیا لامپ شکسته است یا خیر
کلید لامپ را خاموش کنید و زمانی که چراغ روشن نیست، دو پایه نگهدارنده لامپ را با یک خودکار تست لمس کنید. اگر هر دو سر باعث درخشش لامپ نئون قلم برق شود، اما لامپ آسیب نبیند، به این معنی است که سیم خنثی شکسته شده است.
