ساختار و اصل آمپر نوع گیره ترانسفورماتور

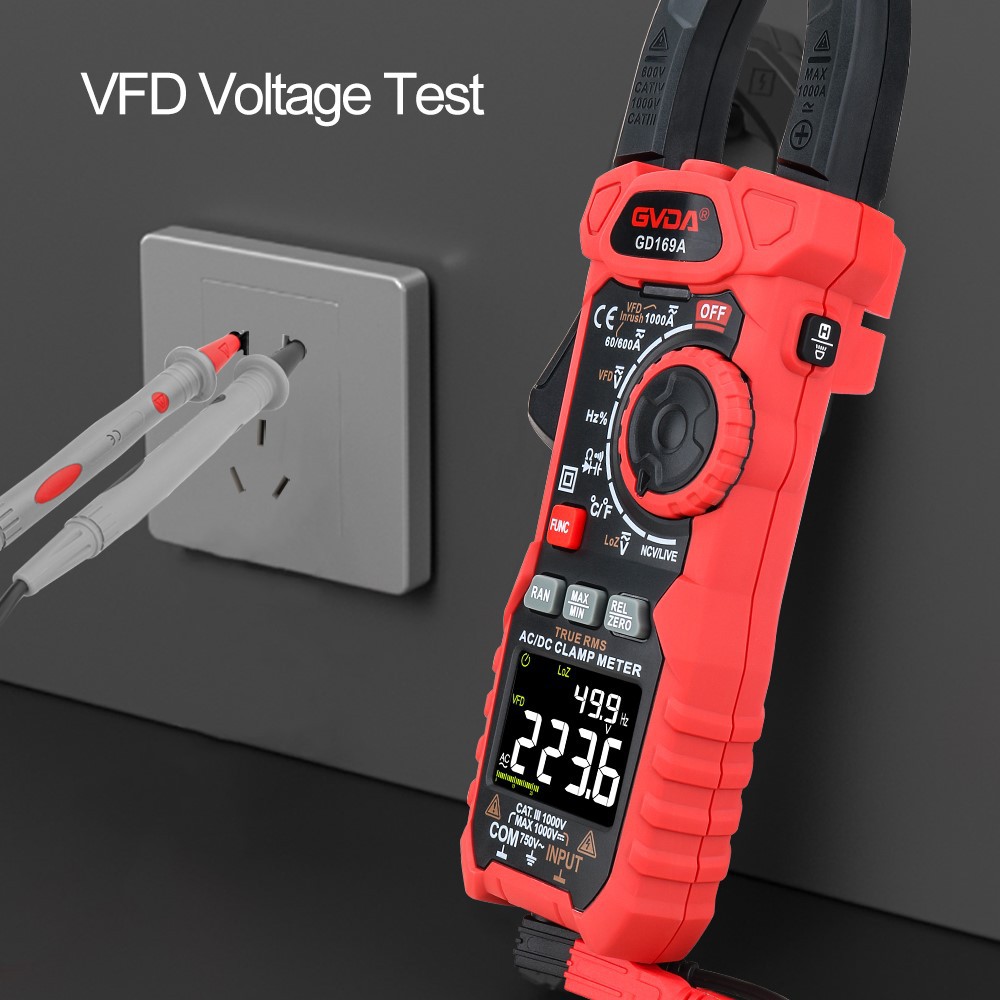

یک متر گیره اساساً از یک ترانسفورماتور فعلی ، آچار گیره و یک ابزار نیروی واکنشی سیستم الکتریکی مگنتو تشکیل شده است.
اصل کار یک متر از نوع گیره همانند ترانسفورماتور است. سیم پیچ اصلی سیم است که از یک هسته آهن از نوع گیره عبور می کند ، معادل سیم پیچ اصلی یک ترانسفورماتور چرخش {{0} ، که یک ترانسفورماتور پله است. سیم پیچ ثانویه و آمپتر مورد استفاده برای اندازه گیری یک مدار ثانویه تشکیل می دهند. هنگامی که یک جریان متناوب از یک سیم عبور می کند ، این سیم پیچ است که یک میدان مغناطیسی متناوب تولید می کند و باعث ایجاد جریان القایی در مدار ثانویه می شود. نسبت جریان به جریان اصلی به طور معکوس با تعداد چرخش در کویل های اولیه و ثانویه متناسب است. از آمار نوع گیره برای اندازه گیری جریان های بالا استفاده می شود. اگر جریان به اندازه کافی بزرگ نباشد ، می توان سیم اصلی را با افزایش تعداد نوبت ها از طریق آمپر نوع گیره عبور داد و جریان اندازه گیری شده را می توان با تعداد چرخش ها تقسیم کرد.
سیم پیچ ثانویه ترانسفورماتور جریان از طریق نوع از آمار گیره در اطراف هسته آهن پیچیده شده و به آمپر AC متصل می شود و سیم پیچ اصلی آن سیم اندازه گیری شده ای است که از مرکز ترانسفورماتور عبور می کند. دستگیره در واقع یک سوئیچ انتخاب دامنه است و عملکرد آچار باز و بستن قسمت متحرک هسته ترانسفورماتور از طریق نوع است ، به طوری که سیم اندازه گیری شده را ببندید.
هنگام اندازه گیری جریان ، آچار را فشار دهید ، گیره را باز کنید و سیم حامل جریان اندازه گیری شده را در وسط ترانسفورماتور جریان از طریق نوع قرار دهید. هنگامی که یک جریان متناوب از سیم اندازه گیری شده عبور می کند ، شار مغناطیسی جریان متناوب باعث ایجاد جریان در سیم پیچ ثانویه ترانسفورماتور می شود. این جریان از سیم پیچ آمپر الکترومغناطیسی عبور می کند و باعث می شود که نشانگر از بین برود و مقدار جریان اندازه گیری شده را در مقیاس شماره گیری نشان دهد.
پس از قرار دادن سیم آزمایش شده در پنجره از طریق دکمه هسته آهن ، مهم است که اطمینان حاصل شود که دو طرف گیره به خوبی تراز شده و اجازه نمی دهند که اشیاء دیگر در وسط قرار بگیرند.
دامنه کوچک کنتور گیره 5a است و هنگام اندازه گیری جریان های کوچک ، خطای نمایشگر بزرگتر خواهد بود. این را می توان با سیم پیچ سیم انرژی یافته در اطراف یک گیره سنج برای چند چرخش اندازه گیری کرد و خواندن به دست آمده برای به دست آوردن نتیجه مطلوب با تعداد نوبت ها تقسیم می شود.
