چندین نکته برای استفاده از مولتی متر برای آزمایش مدارها

چندین نکته برای استفاده از مولتی متر برای آزمایش مدارها

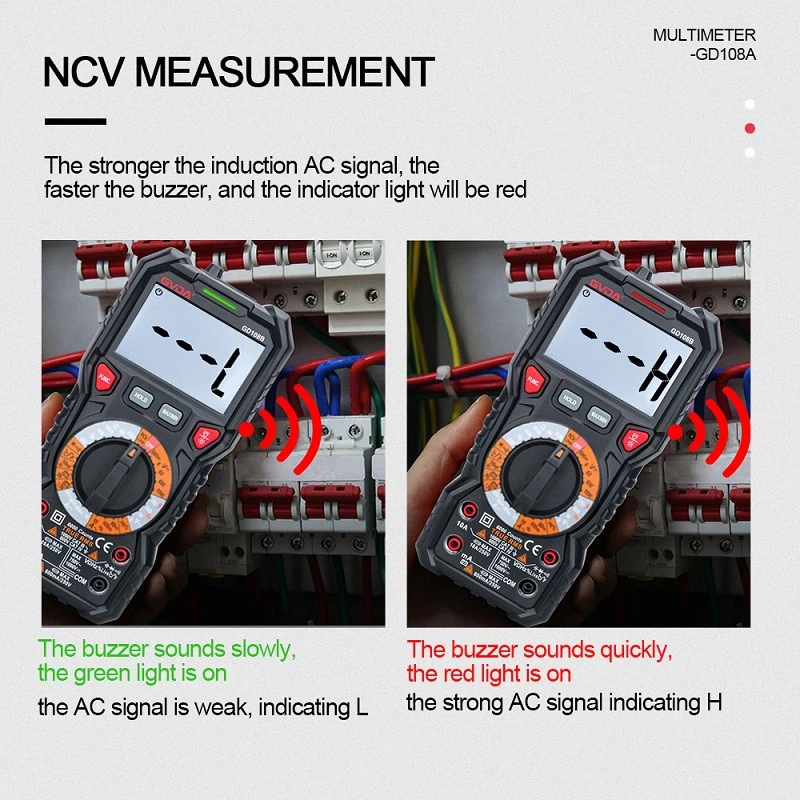

اندازه گیری ولتاژ
1. اندازه گیری ولتاژ DC ، مانند باتری ها ، منبع تغذیه صوتی قابل حمل و غیره ابتدا کاوشگر سیاه را در سوراخ "com" و پروب قرمز در سوراخ "V ω" قرار دهید. دستگیره را به دامنه ای بزرگتر از مقدار تخمین زده شده انتخاب کنید (توجه: مقادیر موجود در شماره گیری همه حداکثر دامنه هستند ، "V -" نمایانگر دامنه ولتاژ DC است ، "V ~" دامنه ولتاژ AC را نشان می دهد ، "A" دامنه فعلی را نشان می دهد) ، و سپس کاوشگر را به هر دو انتهای منبع تغذیه یا باتری وصل کنید. تماس پایدار را حفظ کنید. مقدار را می توان مستقیماً از صفحه نمایش خواند. اگر "1." را نشان دهد ، نشان می دهد که دامنه خیلی کوچک است و پس از اندازه گیری باید قبل از اندازه گیری اضافه شود. اگر یک "-" در سمت چپ مقدار ظاهر شود ، نشان می دهد که قطبیت کاوشگر بر خلاف قطب قدرت واقعی است و کاوشگر قرمز به ترمینال منفی وصل می شود.

2. اندازه گیری ولتاژ AC. سوکت پروب همان اندازه گیری ولتاژ DC است ، اما دستگیره باید در دنده AC "V ~" به محدوده مورد نیاز تبدیل شود. هیچ تمایز مثبت یا منفی در ولتاژ AC وجود ندارد ، و روش اندازه گیری مانند گذشته است. چه اندازه گیری ولتاژ AC یا DC ، باید به ایمنی شخصی توجه شود و قسمت فلزی کاوشگر را با دستان خود به طور اتفاقی لمس نکنید.

اندازه گیری جریان
1. اندازه گیری جریان مستقیم. ابتدا کاوشگر سیاه را در سوراخ "com" وارد کنید. در صورت اندازه گیری جریان بیشتر از 200 میلی آمپر ، کاوشگر قرمز را در سوکت "10a" قرار دهید و دستگیره را به موقعیت DC "10A" تبدیل کنید. در صورت اندازه گیری جریان کمتر از 200 میلی آمپر ، کاوشگر قرمز را در سوکت "200mA" وارد کرده و دستگیره را به محدوده مناسب در 200 میلی آمپر DC تبدیل کنید. پس از تنظیم ، می توان آن را اندازه گیری کرد. مولتی متر را به صورت سری به مدار وصل کنید ، ثبات را حفظ کنید و خواندن آماده خواهد بود. اگر به عنوان "1." نمایش داده شود ، باید دامنه افزایش یابد. اگر یک "-" در سمت چپ مقدار ظاهر شود ، نشان می دهد که جریان از پروب سیاه به داخل مولتی متر جریان می یابد.

2. اندازه گیری جریان AC. روش اندازه گیری همان 1 است ، اما دنده باید روی دنده AC تنظیم شود. پس از اندازه گیری جریان ، قلم قرمز را باید دوباره در سوراخ "V ω" قرار دهید. اگر این مرحله را فراموش کرده و ولتاژ را مستقیماً اندازه گیری کنید ، هاها! ساعت یا منبع تغذیه شما در یک دود سیگار آبی به آسمان می رسد - خرد شده!

اندازه گیری مقاومت
کاوشگر را در سوراخ های "com" و "v ω" قرار دهید ، دستگیره را به دامنه مورد نظر در "ω" تبدیل کنید و پروب را به قسمت های فلزی در هر دو انتهای مقاومت وصل کنید. در حین اندازه گیری ، می توانید مقاومت را با دست خود لمس کنید ، اما به طور همزمان هر دو انتهای مقاومت را لمس نکنید ، زیرا این امر بر صحت اندازه گیری تأثیر می گذارد - بدن انسان یک هادی است که دارای مقاومت بزرگی اما محدود است. هنگام خواندن ، از تماس خوب بین کاوشگر و مقاومت اطمینان حاصل کنید. توجه به واحدها: واحد در محدوده "200" ، "k ω" در محدوده "2K" به "200K" و "m Ω" برای دامنه های بالاتر از "2m" است.

اندازه گیری دیودها
A digital multimeter can measure light-emitting diodes, rectifier diodes... When measuring, the probe position is the same as when measuring voltage. Turn the knob to the "- |>| {{0}} "موقعیت (این نماد ترسیم نمی شود) ؛ کاوشگر قرمز را به ترمینال مثبت دیود وصل کنید و کاوشگر سیاه به ترمینال منفی وصل شود و قطره ولتاژ رو به جلو دیود نمایش داده می شود. سری 1N5400 ، و غیره) در حدود 0.7 ولت است ، و دیودهای دارای نور در حدود 1 است. {11}}} 3 ولت.
