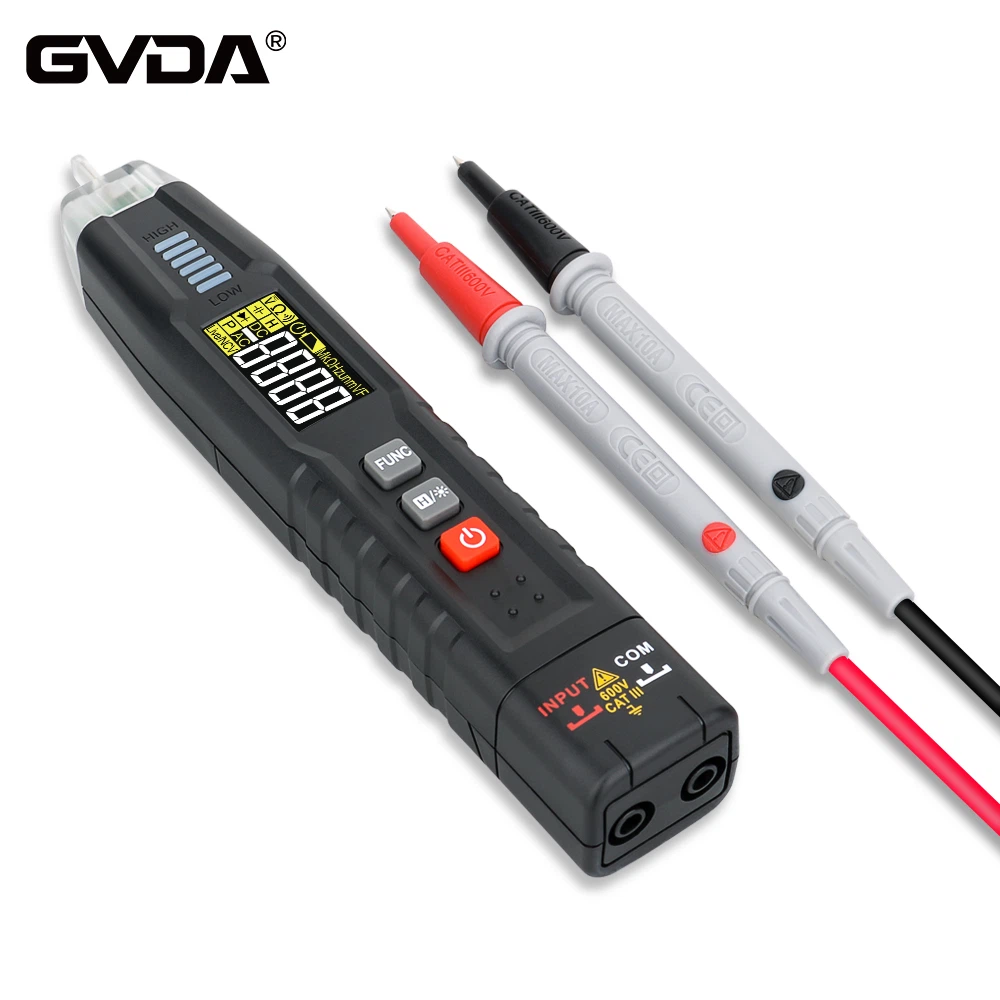

دستورالعمل مولتی متر و انتخاب

دستورالعمل مولتی متر و انتخاب

مولتی متر MF30 را به عنوان نمونه ای از قرائت مولتی متر در نظر بگیرید. اولین مقیاس نشان دهنده مقدار مقاومت است، انتهای سمت چپ بی نهایت است، انتهای سمت راست صفر است، که در میان آنها مقیاس ناهموار است. فایل مقاومت R × 1، R × 10، R × 100، R × 1K، R × 10K فایل، به ترتیب، نشان دهنده مقیاس و سپس ضرب در مضربی از مقدار واقعی مقاومت (به اهم).

به عنوان مثال، فایل R × 100 برای اندازه گیری مقاومت، اشاره گر نشان می دهد که "10"، سپس مقدار مقاومت آن 10 × 100=1000، یعنی 1 K. مقیاس دوم فایل 500 ولت و فایل 500 میلی آمپر مشترک است. لازم به ذکر است که فایل ولتاژ، فایل فعلی اصل نشانگر با فایل مقاومت متفاوت است، مثلا فایل 5 ولت نشان می دهد که درجه فقط می تواند باشد مثلاً 5 ولت یعنی فقط می تواند ولتاژ را اندازه گیری کند. زیر 5 ولت و 500 میلی آمپر فقط می تواند جریان زیر 500 میلی آمپر را اندازه گیری کند، اگر از محدوده فراتر رود، به مولتی متر آسیب می رساند.

نکته: مولتی متر در هنگام استفاده باید به صورت افقی قرار گیرد. خودکار قرمز در سوراخ + و خودکار سیاه در سوراخ - قرار می گیرد. جریان را با دنده فعلی تست کنید و نمی توان به اشتباه از دنده ولتاژ، بلوک مقاومت و موارد مشابه دیگر استفاده کرد، در غیر این صورت نور فیوز داخل مولتی متر را می سوزاند یا به سر کنتور آسیب می رساند. اگر از قبل محدوده را نمی دانید سعی کنید با حداکثر برد اندازه گیری کنید و سپس مدار اندازه گیری را قطع کنید و سپس دنده را عوض کنید و در مورد خط محدوده را تغییر ندهید. اگر سوزن کنتور به سرعت به سمت پایین منحرف شد، مدار را قطع کرده و بلافاصله آن را بررسی کنید.

1، دقت خواندن جدول اشاره گر ضعیف است، اما فرآیند نوسان اشاره گر بصری تر است، دامنه سرعت نوسان گاهی اوقات می تواند عینی تر باشد تا اندازه اندازه گیری شده را منعکس کند (مانند اندازه گیری گذرگاه داده تلویزیون (SDL) در انتقال داده ها هنگامی که لرزش جزئی)؛ خواندن جدول دیجیتال بصری است، اما روند تغییر دیجیتال به نظر بسیار کثیف است، تماشای آن آسان نیست.

2، جدول اشاره گر به طور کلی دارای دو باتری است، یک ولتاژ پایین 1.5 ولت، یک ولتاژ بالا 9 ولت یا 15 ولت، قلم سیاه آن نسبت به قلم قرمز مثبت است. متر دیجیتال معمولاً از باتری 6 ولت یا 9 ولت استفاده می شود. در فایل مقاومت، جریان خروجی قلم اشاره گر سنج نسبت به جدول دیجیتال بسیار بزرگتر است، با فایل R × 1Ω می تواند باعث شود بلندگو صدای بلند "da" منتشر کند، با فایل R × 10kΩ حتی می تواند نور ساطع کننده را روشن کند. دیود (LED).

3، در فایل ولتاژ، مقاومت داخلی جدول اشاره گر در مقایسه با جدول دیجیتال نسبتاً کوچک است، دقت اندازه گیری ضعیف تر است. برخی از موارد ریز جریان ولتاژ بالا حتی نمی توان به طور دقیق اندازه گیری کرد، زیرا مقاومت داخلی آن بر مدار اندازه گیری شده تأثیر می گذارد (به عنوان مثال، در اندازه گیری ولتاژ مرحله تسریع شده لوله تلویزیون زمانی که مقدار اندازه گیری شده بسیار کمتر از ارزش واقعی). مقاومت داخلی محدوده ولتاژ یک متر دیجیتال حداقل در مقیاس مگا اهم بسیار بالا است و تأثیر بسیار کمی بر مدار مورد آزمایش دارد. اما امپدانس خروجی بسیار بالا آن را مستعد تأثیر ولتاژ القایی می‌کند، در برخی موارد تداخل الکترومغناطیسی نسبتاً قوی است که داده‌های اندازه‌گیری شده ممکن است نادرست باشند.

4، به طور خلاصه، در جریان نسبتا بالا، ولتاژ بالا اندازه گیری مدار آنالوگ در استفاده از نشانگر سنج، مانند تلویزیون، تقویت کننده های صوتی. در ولتاژ کم جریان کوچک مدار دیجیتال اندازه گیری برای متر دیجیتال، مانند بیپر، تلفن همراه و غیره. مطلق نیست، با توجه به وضعیت می توانید متر اشاره گر و متر دیجیتال را انتخاب کنید.

نقش مولتی متر
سه وظیفه اصلی یک مولتی متر اندازه گیری مقاومت، ولتاژ و جریان است، بنابراین قدیمی ها آن را متر سه گانه می نامیدند. امروزه مولتی متر کارکردهای جدید زیادی به خصوص مولتی متر دیجیتال مانند اندازه گیری ظرفیت، تقویت ترانزیستور، افت ولتاژ دیود و ... اضافه کرده است. نوعی مولتی متر دیجیتالی وجود دارد که می تواند صحبت کند و می تواند نتایج اندازه گیری را به زبان پخش کند.

مهمترین ویژگی مولتی متر این است که دارای سوئیچ برد است و عملکردها توسط این کلید سوئیچ می شوند. اساساً با A- برای نشان دادن اندازه گیری جریان DC، میلی آمپرهای عمومی و آمپر هر کدام به چند دنده تقسیم می شوند. v- اندازه گیری ولتاژ DC را نشان می دهد، نقطه پیشرفته مولتی متر دارای دنده میلی ولت است، دنده ولتاژ نیز به چند دنده تقسیم می شود. v ~ برای اندازه گیری ولتاژ AC استفاده می شود. یک ~ اندازه گیری جریان AC. مقاومت دنده Ω اهم، برای مولتی متر نوع اشاره گر، هر بار که دنده های مقاومت را عوض می کنید و همچنین صفر کردن را انجام می دهید. صفر کردن قلم قرمز و سیاه مولتی متر با هم است و سپس دکمه صفر را بچرخانید تا نشانگر به موقعیت صفر اشاره کند. hFE اندازه گیری ضریب تقویت جریان ترانزیستور است، تا زمانی که سه پایه ترانزیستور در سوراخ های مربوطه روی پانل مولتی متر قرار داده شده است، می توانید مقدار hFE را اندازه گیری کنید. توجه داشته باشید که PNP، NPN متفاوت است.
