روش استفاده از مولتی متر برای مکان یابی و اتصال یک موتور ناهمزمان سه فاز-در پیکربندی دلتا
اجازه دهید ابتدا هر گروه فاز را تعریف کنیم. صرف نظر از تعداد قطب های موتور شما، هر گروه از سیم پیچ ها یک "شروع" و یک "پایان" دارند. تعریف "شروع" و "پایان" به این معنی است که جهت همه سیم پیچ ها مطابق جهت جریان است. پس از اتصال تمام گروه های فاز به صورت سری، شش سیم در انتها باقی می ماند، یعنی هر فاز یک "شروع" و یک "پایان" دارد.
شروع فاز اول را شماره 1، شروع فاز دوم را شماره 2، شروع فاز سوم را شماره 3، پایان فاز اول را شماره 4، پایان فاز دوم را شماره 5 و پایان فاز سوم را به عنوان شماره 6 تعریف می کنیم. برای اطمینان از اختلاف فاز 120 درجه، تعاریف فاز دوم شروع و پایان را با هم عوض می کنیم.
اگر قدرت موتور کمتر از 3 کیلو وات باشد، می توانیم انتهای آن را به هم وصل کنیم تا یک اتصال ستاره ای تشکیل شود. اگر قدرت موتور بیشتر از 3 کیلو وات باشد، باید شروع و پایان را به صورت موازی وصل کنیم تا یک اتصال مثلث ایجاد شود. ترتیب سیم کشی برای اتصال مثلث به شرح زیر است: اتصال 1 و 6 به صورت موازی، یعنی اتصال شروع فاز اول و پایان فاز سوم به صورت موازی. اتصال 2 و 4 به صورت موازی، یعنی اتصال شروع فاز دوم و پایان فاز اول به صورت موازی. 3 و 5 را به صورت موازی وصل کنید، یعنی شروع فاز سوم و انتهای فاز دوم را به صورت موازی وصل کنید. سپس این سه گروه را به ترتیب به منبع تغذیه سه فاز - وصل کنید. این اتصال دلتا است. اگر موتور دارای بلوک اتصال ترمینال شش - است، همانطور که در شکل زیر نشان داده شده است، پس از سیم کشی طبق تعاریف بالا، به سادگی آنها را مانند شکل با نوارهای مسی وصل کنید.

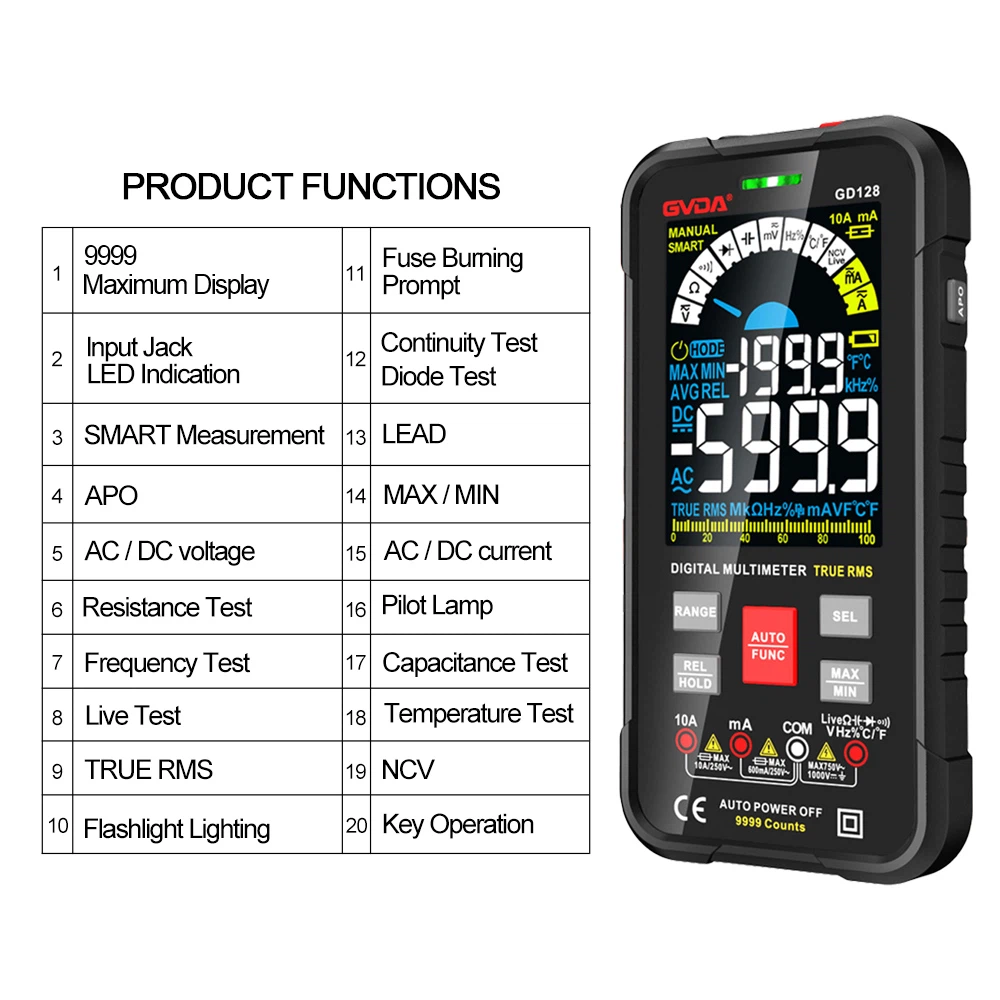

از یک مولتی متر برای اندازه گیری مقادیر مقاومت DC گروه های سه فاز استفاده کنید. آنها باید یکسان باشند. سپس شروع و پایان را به روشی که در بالا توضیح دادیم پیدا کنید. سه استارت در یک طرف داخل موتور و سه انتهای آن در طرف مقابل قرار دارند که به راحتی پیدا می شوند.
ساده ترین روش استفاده از تابع تست تداوم یک مولتی متر برای اندازه گیری شش سیم به صورت جفتی است. اگر تداوم وجود داشته باشد، به این معنی است که آنها متعلق به یک سیم پیچ هستند. به ترتیب شروع و پایان سه گروه را بیابید. برای همان حرف، 1 و 2 شروع و پایان هستند. سپس ترمینال های بالایی را W2، U2، V2 و ترمینال های پایینی را U1، V1، W1 تعریف کنید. به دنباله شکل زیر مراجعه کنید.
