قبل از انجام اندازه‌گیری جریان با آمپرمتر گیره، مطمئن شوید که سیم‌های تست از دستگاه جدا شده‌اند

قبل از انجام اندازه‌گیری جریان با آمپرمتر گیره، مطمئن شوید که سیم‌های تست از دستگاه جدا شده‌اند

آمپرمتر کلمپ نوعی ابزاری است که برای اندازه گیری جریان مدار الکتریکی در حال اجرا استفاده می شود. می تواند به طور مستقیم جریان کار تجهیزات در حال اجرا را بدون قطع منبع تغذیه و مدار اندازه گیری کند. علاوه بر این، می تواند ولتاژ AC و DC، مقاومت را نیز اندازه گیری کند و آزمایش را با موفقیت پشت سر بگذارد.

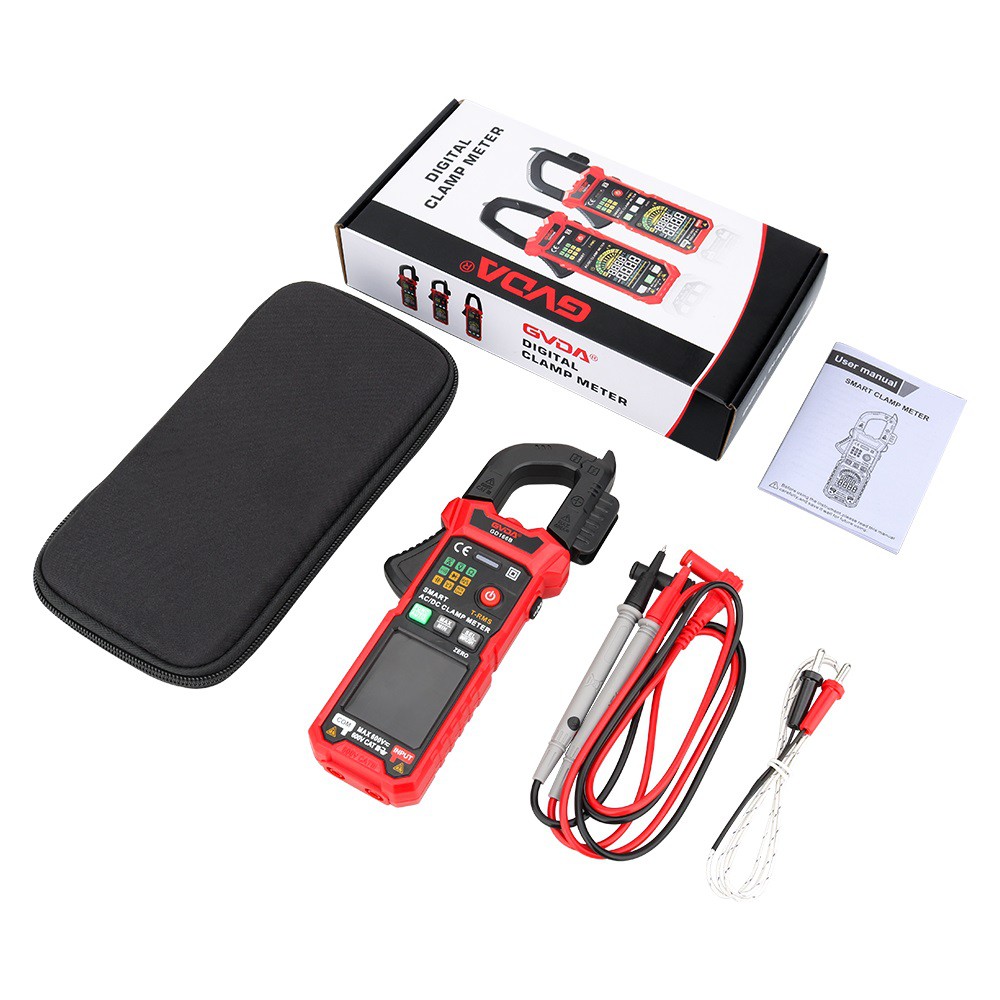

انواع مختلفی از آمپرمترهای گیره ای وجود دارد، اما شکل آنها اساساً مشابه است، همانطور که در شکل 9-13 نشان داده شده است. کاربرد آن به شرح زیر است:
(1) مواردی که هنگام استفاده از آمپرمتر گیره نیاز به توجه دارند

① اندازه جریان اولیه اندازه گیری شده را قبل از اندازه گیری تخمین بزنید و محدوده مناسب را انتخاب کنید.

② هنگام اندازه گیری، سیم حامل جریان مورد آزمایش باید در مرکز فک ها قرار گیرد تا از خطا جلوگیری شود. برای اندازه گیری سیم با جریان کمتر، به منظور افزایش دقت، در صورت اقتضای شرایط، می توانید سیم مورد آزمایش را چندین بار نیز بپیچید و سپس برای اندازه گیری داخل فک قرار دهید. مقدار جریان واقعی برابر است با قرائت کنتور تقسیم بر تعداد سیم پیچ ها.

③ اگر در حین اندازه گیری نویز وجود داشته باشد، به این معنی است که فک ها در تماس خوبی با سیم ها نیستند. می توانید دوباره فک ها را باز و بسته کنید. اگر صدا همچنان وجود دارد، می توانید قبل از اندازه گیری از بنزین برای تمیز کردن فک ها استفاده کنید.

(2) روش عملیات اندازه گیری

① اندازه گیری برق AC. سوئیچ را روی دنده ACA1000A قرار دهید. سوئیچ را در حالت استراحت قرار دهید. ماشه را فشار دهید تا فک ها باز شوند، یک سیم را بگیرید و مقدار را بخوانید. اگر میزان قرائت کمتر از 200 آمپر است، سوئیچ را روی ACA200A قرار دهید تا دقت خواندن بهبود یابد.

② اندازه گیری ولتاژ AC و DC. هنگام اندازه گیری ولتاژ DC، سوئیچ را روی DCV1000 قرار دهید. هنگام اندازه گیری ولتاژ AC، سوئیچ را روی ACV750V قرار دهید و کلید را در حالت شل نگه دارید. سیم تست قرمز را به ترمینال "VΩ" و سیم تست مشکی را به ترمینال "COM" وصل کنید، سپس سیم تست قرمز و مشکی را به صورت موازی به مدار مورد آزمایش وصل کنید و مقدار خوانده شده ولتاژ واقعی مدار است. .

③ اندازه گیری مقاومت. سوئیچ را روی مقاومت الکتریکی محدوده مناسب بچرخانید. سوئیچ را در حالت استراحت قرار دهید. سرب تست قرمز به ترمینال "VΩ" و سرب تست سیاه رنگ به ترمینال "COM" متصل می شود. سرنخ های تست قرمز و مشکی را به هر دو سر مقاومت اندازه گیری شده وصل کنید و مقدار خوانده شده مقدار مقاومت واقعی مقاومت اندازه گیری شده است.

توجه: هنگام اندازه گیری مقاومت آنلاین، خط باید خاموش شود و خازن متصل به مقاومت باید تخلیه شود.

④تست تداوم. سوئیچ را روی 200Ω بچرخانید، سرب تست قرمز را به ترمینال "VΩ" و سیم تست مشکی را به ترمینال "COM" وصل کنید. اگر زنگ در متر به صدا درآمد، به این معنی است که مقاومت بین لیدهای تست قرمز و مشکی کمتر از 50±2.5Ω است.

چگونه از آمپرمتر کلمپ به درستی استفاده کنیم؟ هنگام استفاده از آن باید به چه نکاتی توجه کرد؟
نحوه استفاده از آمپر متر کلمپ

1. قبل از اندازه گیری، بررسی کنید که آیا عایق لاستیکی هسته گیره سالم است یا خیر. فک ها باید تمیز و عاری از زنگ زدگی باشند و پس از بسته شدن هیچ شکاف مشخصی نداشته باشند.

2. هنگام اندازه گیری، ابتدا باید مقدار جریان اندازه گیری شده را تخمین زده و محدوده مناسب را انتخاب کنید. اگر برآورد غیرممکن است، می‌توانید ابتدا محدوده بزرگ‌تری را انتخاب کنید و سپس مرحله به مرحله آن را کاهش دهید تا به یک محدوده مناسب بروید. هنگام تعویض دنده برد باید بدون برق یا با فک های باز انجام شود تا به کنتور آسیب نرسد.

3. هنگام اندازه گیری، سیم مورد آزمایش باید تا حد امکان در وسط فک قرار گیرد. اگر روی سطح مفصلی فک صدایی شنیده می شود باید دوباره باز و بسته شود. اگر هنوز نویز وجود دارد، سطح مفصل باید درمان شود تا قرائت دقیق شود. همچنین دو سیم را به طور همزمان گیره ندهید.

4. هنگام اندازه گیری جریان کمتر از 5 آمپر، برای بدست آوردن قرائت دقیق تر، وقتی شرایط اجازه می دهد، می توان سیم را چند بار دیگر پیچید و برای اندازه گیری داخل فک قرار داد. مقدار جریان واقعی باید قرائت کنتور تقسیم بر سیمی باشد که در فک قرار داده شده است. تعداد.

5. قبل و بعد از هر اندازه گیری، سوئیچ سوئیچ برای تنظیم محدوده جریان باید در بالاترین موقعیت قرار گیرد تا از آسیب دیدن دستگاه در اثر اندازه گیری بدون انتخاب محدوده در دفعه بعد جلوگیری شود.

موارد احتیاط

هنگام اندازه گیری جریان با آمپرمتر گیره، حتما یک سیم (سیم) تحت آزمایش را بست. اگر دو (سیم موازی) ساندویچ شوند، جریان قابل تشخیص نیست.

علاوه بر این، هنگامی که مرکز (هسته) آمپرمتر کلمپ برای تشخیص استفاده می شود، خطای تشخیص کوچک است. هنگام بررسی مصرف برق لوازم خانگی، استفاده از جداکننده خط راحت تر است. برخی از جداکننده های خط می توانند جریان تشخیص را 10 برابر تقویت کنند، بنابراین جریان زیر 1A را می توان قبل از تشخیص تقویت کرد.

هنگام تشخیص جریان DC (DCA) با آمپرمتر گیره DC، اگر جریان در جهت مخالف جریان یابد، یک عدد منفی نمایش می دهد. از این عملکرد می توان برای تشخیص شارژ یا دشارژ بودن باتری خودرو استفاده کرد.
