معرفی و اصل کار مولتی متر

معرفی و اصل کار مولتی متر

سربرگ متر
سر مولتی متر یک آمپرمتر حساس است. صفحه روی سر متر با نمادهای مختلف، خطوط مقیاس و مقادیر عددی چاپ شده است. علامت A - V - Ω نشان می دهد که این متر یک مولتی متر است که می تواند جریان، ولتاژ و مقاومت را اندازه گیری کند. چندین خط مقیاس روی صفحه چاپ شده است که خط مقیاس مقاومت با "Ω" در انتهای سمت راست مشخص شده است که در انتهای سمت راست صفر و در انتهای سمت چپ ∞ است. توزیع مقادیر مقیاس نابرابر است. نماد "-" یا "DC" نشان دهنده DC، "~" یا "AC" نشان دهنده AC، و "~" نشان دهنده خط مقیاس مشترک بین AC و DC است. خطوط اعداد زیر خط ترازو مقادیر مقیاس مربوط به موقعیت های مختلف دنده کلید انتخابگر هستند.
همچنین یک دکمه مکانیکی تنظیم صفر روی سر کنتور برای تصحیح موقعیت صفر اشاره گر در انتهای سمت چپ وجود دارد.

سوئیچ انتخاب
کلید انتخاب مولتی متر یک کلید دوار با چند دنده است. برای انتخاب آیتم ها و محدوده های اندازه گیری استفاده می شود.

موارد اندازه گیری کلی مولتی متر عبارتند از: "mA"; جریان DC، "V (-)": ولتاژ DC، "V (~)": ولتاژ AC، "Ω": مقاومت. هر آیتم اندازه گیری برای انتخاب به چند محدوده مختلف تقسیم می شود.
جک قلم و قلم
قلم به دو نوع قرمز و مشکی تقسیم می شود. هنگام استفاده، پروب قرمز باید در سوکتی که با علامت "+" مشخص شده است، و پروب مشکی باید در سوکتی که با علامت "-" مشخص شده است، وارد شود.

سر متر (نوع اشاره گر)
این یک متر جریان مستقیم الکتریکی مغناطیسی بسیار حساس است و شاخص های اصلی عملکرد مولتی متر اساساً به عملکرد سر متر بستگی دارد. حساسیت هد کنتور به مقدار جریان مستقیمی که از سر کنتور می گذرد، زمانی که نشانگر سر کنتور از مقیاس کامل منحرف می شود، اشاره دارد. هر چه این مقدار کوچکتر باشد، حساسیت هد کنتور بیشتر می شود. هر چه مقاومت داخلی در حین اندازه گیری ولتاژ بزرگتر باشد، عملکرد آن بهتر است. بر روی سر متر چهار خط مقیاس وجود دارد که عملکرد آنها به شرح زیر است: * * (از بالا به پایین) با R یا Ω مشخص شده است که مقدار مقاومت را نشان می دهد. هنگامی که سوئیچ تبدیل در دنده اهم است، این خط مقیاس خوانده می شود** میله ها با ǐ و VA علامت گذاری شده اند، که مقادیر ولتاژ AC/DC و جریان DC را نشان می دهد. وقتی سوئیچ تبدیل در محدوده ولتاژ AC/DC یا جریان DC باشد و محدوده در موقعیت هایی غیر از 10 ولت AC باشد، این خط مقیاس خوانده می شود. خط سوم با 10 ولت مشخص شده است که مقدار ولتاژ AC 10 ولت را نشان می دهد. هنگامی که کلید تبدیل در محدوده ولتاژ AC/DC و محدوده ولتاژ AC 10 ولت است، این خط مقیاس خوانده می شود. مورد چهارم با dB مشخص شده است که سطح صدا را نشان می دهد.

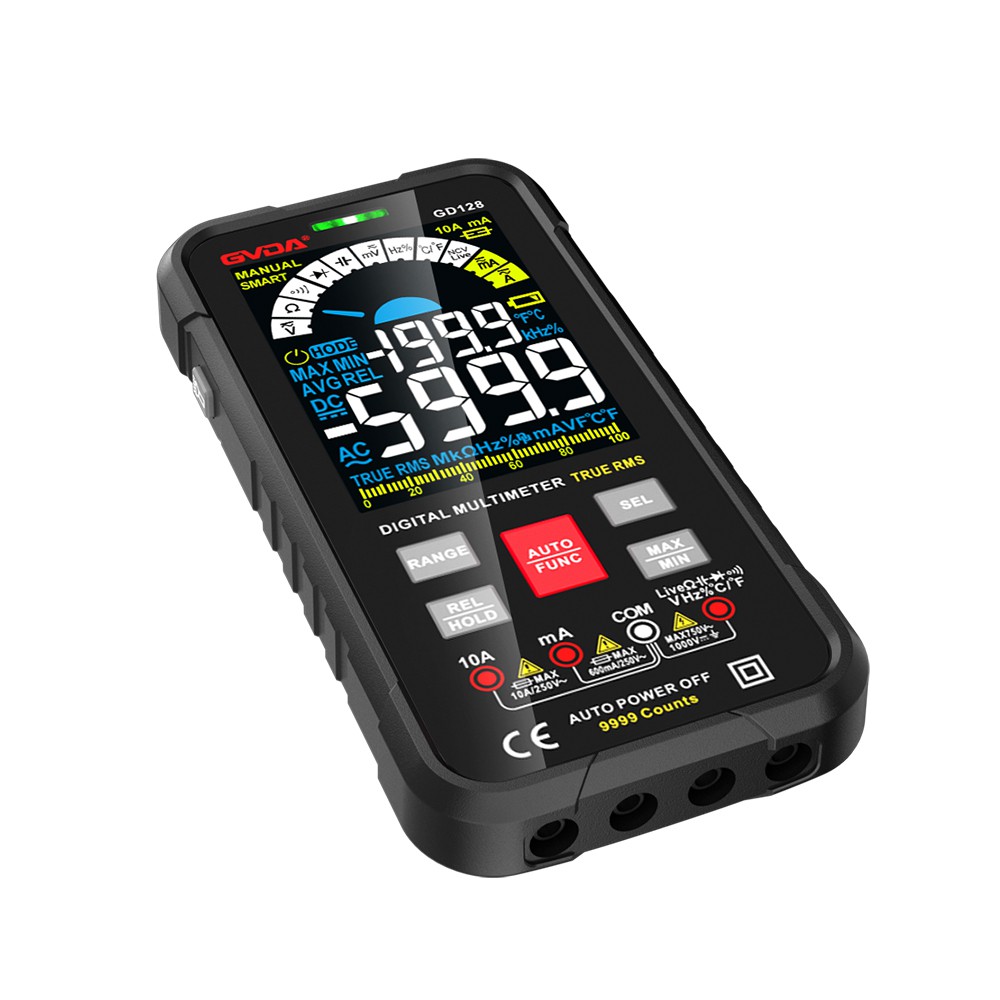

سر متر (دیجیتال)

هد یک مولتی متر دیجیتال به طور کلی از یک تراشه تبدیل A/D (آنالوگ/دیجیتال)، اجزای جانبی و یک صفحه نمایش LCD تشکیل شده است.
