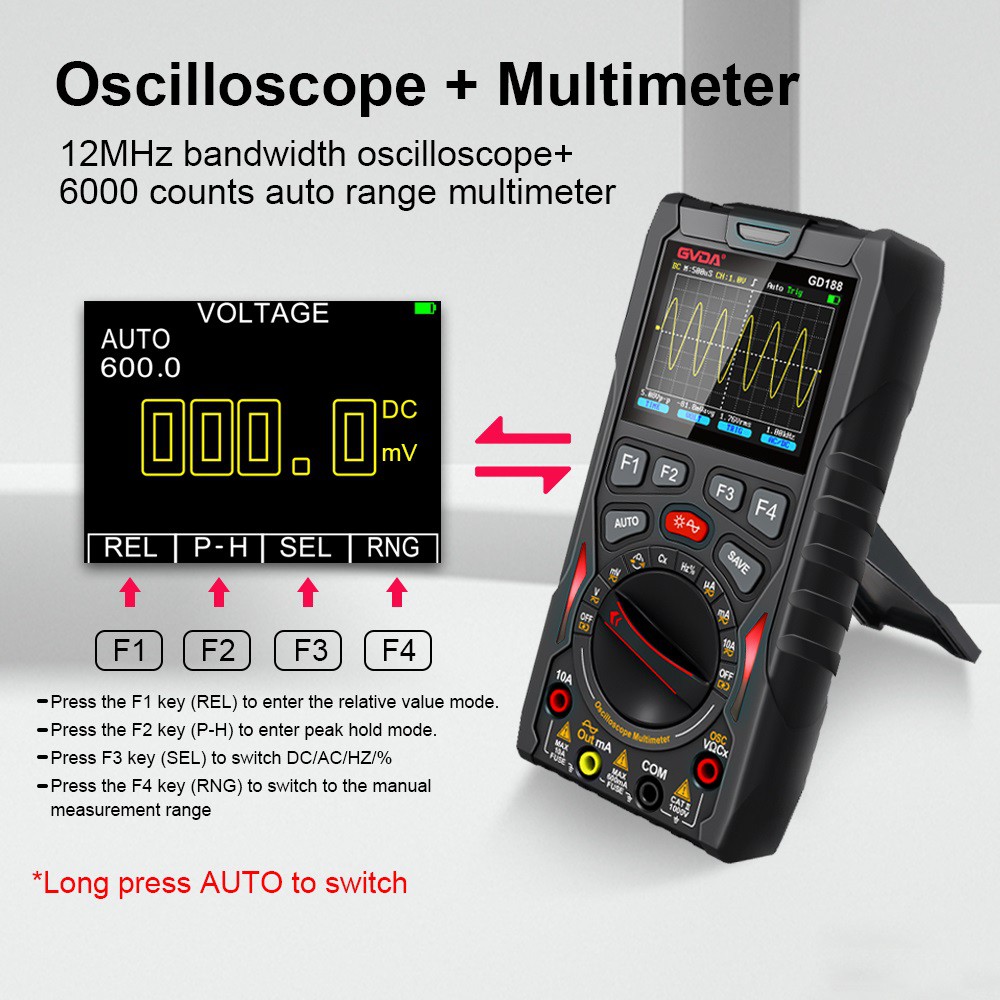

دستورالعمل استفاده از اسیلوسکوپ
1. اسیلوسکوپ جریان را اندازه گیری می کند
اندازه گیری به یک مقاومت غیر القایی با دقت بالا، مقاومت کوچک و مقدار مشخص نیاز دارد. پس از اندازه گیری ولتاژ، طبق قانون اهم به مقدار فعلی اندازه گیری شده واقعی تبدیل می شود.
2. اسیلوسکوپ ولتاژ را اندازه گیری می کند
(1) فرکانس سیگنال اندازه گیری شده کم است: می توان از یک پروب استفاده کرد. اگر دامنه سیگنال کم است و حساسیت پروب 10:1 خیلی کم است، می توانید مستقیماً انتهای ورودی محور Y اسیلوسکوپ را با سیم محافظ به نقطه آزمایش متصل کنید.
(2) فرکانس سیگنال اندازه گیری شده بیشتر است: استفاده از پروب اعوجاج کمتر و دقت بالاتری نسبت به استفاده از سیم محافظ یا کابل معمولی دارد. با این حال، فاصله آزمایش با طول کابل پروب محدود می شود و حساسیت آن با تضعیف پروب کاهش می یابد. به طور کلی می توان از کابل های کواکسیال برای اندازه گیری فرکانس های بالا استفاده کرد.
اندازه گیری ولتاژ AC به طور کلی شامل اندازه گیری ولتاژ پیک شکل موج ولتاژ AC یا اختلاف پتانسیل بین دو نقطه است. نتایج اندازه گیری برای بدست آوردن اختلاف پتانسیل بین دو نقطه اندازه گیری محاسبه می شود. یعنی فاصله انحراف عمودی بین دو نقطه اندازه گیری شده روی صفحه نمایش در حساسیت انحراف محور Y ضرب می شود که اختلاف پتانسیل بین دو نقطه اندازه گیری شده است.
برای اندازه گیری ولتاژ DC، پاسخ فرکانسی اسیلوسکوپ مورد استفاده باید از DC شروع شود. ابتدا دکمه جابجایی عمودی را طوری تنظیم کنید که خط اسکن در یک خط مقیاس افقی مشخص به عنوان خط سطح صفر باشد، سیگنال ولتاژ اندازه گیری شده را وارد کرده و فاصله عمودی خط اسکن را از سطح صفر، یعنی اندازه گیری شده، اندازه گیری کنید. ولتاژ DC=انحراف عمودی فاصله × حساسیت انحراف محور Y × ضریب تضعیف پروب.
3. اسیلوسکوپ زمان شکل موج را اندازه گیری می کند
هنگامی که سوئیچ اسکن افقی اسیلوسکوپ در موقعیت کالیبراسیون دقیق تنظیم می شود، مقدار مقیاس هر موقعیت سوئیچ اسکن، مقدار زمانی را نشان می دهد که توسط مقیاس افقی روی صفحه نمایش داده می شود. بنابراین، اسیلوسکوپ می تواند به طور مستقیم کل شکل موج (یا هر بخشی از شکل موج) را اندازه گیری کند.
4. اسیلوسکوپ فرکانس را اندازه گیری می کند
فرکانس را می توان با استفاده از اندازه گیری زمان تعیین کرد.
5. مرحله اندازه گیری اسیلوسکوپ
برای اسیلوسکوپ های دو ردیابی استفاده می شود، دو رد نور را همزمان روی صفحه اسیلوسکوپ نمایش می دهد، فاصله بین نقاط مربوطه دو اثر نوری را با توجه به مقیاس مختصات اندازه گیری می کند و فاصله اندازه گیری شده را به اختلاف فاز تبدیل می کند.
