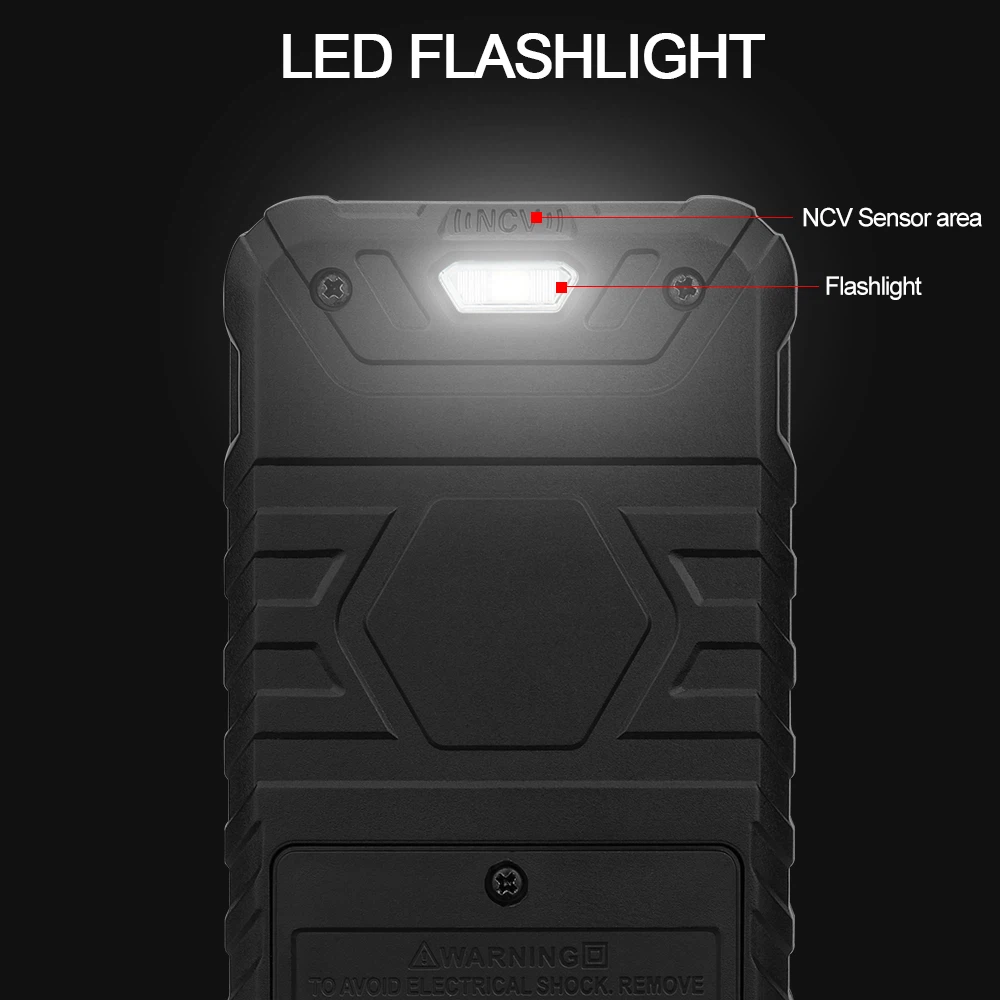

دستورالعمل اقدامات احتیاطی هنگام استفاده از مولتی متر

دستورالعمل اقدامات احتیاطی هنگام استفاده از مولتی متر

1. با معانی علائم روی صفحه و عملکردهای اصلی دستگیره ها و کلیدهای انتخاب آشنا شوید.

2. صفر کردن مکانیکی را انجام دهید.

3. دنده و برد سوئیچ تبدیل را بر اساس نوع و اندازه مورد اندازه گیری انتخاب کنید و خط مقیاس مربوطه را پیدا کنید.

4. موقعیت سوکت پروب را انتخاب کنید.

5. اندازه گیری ولتاژ: هنگام اندازه گیری ولتاژ (یا جریان)، مهم است که محدوده مناسب را انتخاب کنید. اگر از محدوده کوچکی برای اندازه گیری ولتاژ بالا استفاده شود، خطر سوختن کنتور وجود دارد. اگر از یک محدوده بزرگ برای اندازه گیری ولتاژهای کوچک استفاده شود، انحراف نشانگر برای خواندن بسیار کوچک خواهد بود. انتخاب محدوده اندازه گیری باید سعی کند نشانگر را به حدود 2/3 مقیاس کامل منحرف کند. اگر اندازه ولتاژ اندازه گیری شده از قبل مشخص نباشد، ابتدا باید بالاترین برد را انتخاب کرد و سپس به تدریج به محدوده مناسب کاهش داد. اندازه گیری ولتاژ AC: یک کلید مولتی متر را در محدوده ولتاژ AC/DC و کلید دیگر را در محدوده مناسب ولتاژ AC قرار دهید. دو پروب مولتی متر را موازی با مدار یا بار تست شده وصل کنید. اندازه گیری ولتاژ DC: یک کلید مولتی متر را در محدوده ولتاژ AC/DC و کلید دیگر را در محدوده مناسب ولتاژ DC قرار دهید. پروب "+" (پروب قرمز) را به پتانسیل بالا و پروب "-" (پروب سیاه) را به پتانسیل پایین وصل کنید، اجازه دهید جریان از پروب "+" به داخل و از پروب "{13}}" خارج شود. اگر پروب در جهت مخالف متصل شود، نشانگر سر متر در جهت مخالف منحرف می شود و خم شدن نشانگر را آسان می کند.

6. اندازه گیری جریان: هنگام اندازه گیری جریان DC، یک کلید مولتی متر را در محدوده جریان DC و کلید دیگر را در محدوده مناسب 50uA تا 500mA قرار دهید. روش انتخاب و خواندن محدوده جریان همانند ولتاژ است. هنگام اندازه گیری باید ابتدا مدار را قطع کرد و سپس مولتی متر را به صورت سری به مدار آزمایش شده در جهت جریان از «+» تا «-» وصل کرد، یعنی جریان از پروب قرمز رنگ به داخل و از پروب مشکی خارج شود. اگر مولتی متر به اشتباه موازی با بار وصل شود، ممکن است به دلیل مقاومت داخلی پایین سر کنتور، باعث اتصال کوتاه و سوختن دستگاه شود. روش خواندن به شرح زیر است: مقدار واقعی=مقدار نشان داده شده x محدوده/افست کامل

7. اندازه گیری مقاومت: هنگام اندازه گیری مقاومت با مولتی متر باید از روش زیر استفاده کرد: دنده بزرگنمایی مناسب را انتخاب کنید. خط مقیاس محدوده اهم مولتی متر ناهموار است، بنابراین انتخاب محدوده بزرگنمایی باید نشانگر را در قسمت نازک‌تر خط مقیاس نگه دارد و هر چه نشانگر به وسط مقیاس نزدیک‌تر باشد، قرائت دقیق‌تر است. به طور کلی، اشاره گر باید بین 1/3 و 2/3 مقیاس قرار گیرد. صفر کردن اهمی قبل از اندازه‌گیری مقاومت، دو پروب را کوتاه کنید و دکمه صفر اهم (الکتریکی) را طوری تنظیم کنید که نشانگر فقط به موقعیت صفر در سمت راست خط مقیاس اهم اشاره کند. اگر نشانگر را نتوان روی صفر تنظیم کرد، نشان دهنده ناکافی بودن ولتاژ باتری یا مشکل داخلی دستگاه است. و هر بار که دنده بزرگنمایی عوض می شود، برای اطمینان از اندازه گیری دقیق، لازم است دوباره صفر کردن اهمی انجام شود. خواندن: قرائت روی متر را در ضریب ضرب کنید تا مقدار مقاومت مقاومت اندازه گیری شده را بدست آورید.

8. اقدامات احتیاطی: 1) هنگام اندازه گیری جریان و ولتاژ، محدوده اندازه گیری را در حالت زنده تغییر ندهید. 2) هنگام انتخاب محدوده اندازه گیری، ابتدا بزرگتر و سپس کوچکتر را انتخاب کنید و سعی کنید مقدار اندازه گیری شده به محدوده اندازه گیری نزدیک شود. 3) هنگام اندازه گیری مقاومت، در حالت زنده اندازه گیری نکنید. زیرا هنگام اندازه گیری مقاومت، مولتی متر توسط یک باتری داخلی تغذیه می شود. اگر اندازه گیری با برق انجام شود، معادل اتصال یک منبع تغذیه اضافی است که ممکن است به سر کنتور آسیب برساند. 4) پس از استفاده، کلید تبدیل باید در حداکثر ولتاژ متناوب یا حالت خنثی باشد.
