نحوه استفاده از مولتی متر اشاره گر برای محاسبه مقدار اندازه گیری ولتاژ

نحوه استفاده از مولتی متر اشاره گر برای محاسبه مقدار اندازه گیری ولتاژ


یک مولتی متر اشاره گر به طور کلی دارای 4 تا 5 مقیاس است، از جمله مقیاس مقاومت، مقیاس ولتاژ، مقیاس جریان، مقیاس دسی بل. علاوه بر این، یک مقیاس اختصاصی برای AC 1OV وجود دارد که به طور مستقیم در محدوده 1OV خوانده می شود. محدوده ولتاژ بیشتر به مقیاس های AC و DC تقسیم می شود و برخی از مترها نیز دارای محدوده جریان AC هستند. برای مثال، محدوده ولتاژ DC (متر نوع MF-10) دارای 1V2.5V10 ∨ 50 ∨ 100V250V500V است، و مقیاس محدوده ولتاژ DC دارای اعداد است. از O تا 5O. هنگامی که سوئیچ محدوده معادل روی 50 ولت تنظیم شود، مستقیماً خوانده می شود. هنگامی که سوئیچ محدوده روی 1 ولت تنظیم می شود، مقدار مشخص شده در 0.02 به عنوان مقدار واقعی ضرب می شود و زمانی که 10 ولت است، در 0.2100 ولت ضرب می شود. وقتی در 2 ضرب شود، مقیاس کامل 1 ولت، 10 ولت و 100 ولت است. هنگامی که سوئیچ محدوده معادل روی 2.5 ولت و 250 تنظیم می شود، مقادیر واقعی با ضرب مقادیر نشان داده شده به ترتیب در 0.05 و 5 به دست می آیند. سوئیچ محدوده معادل را روی 500 قرار دهید و در 10 ضرب کنید. همین امر در مورد محدوده ولتاژ AC نیز صدق می کند.

هنگامی که ولتاژ را اندازه گیری می کنید، دنده های مختلفی را برای اندازه گیری انتخاب خواهید کرد. هنگامی که نشانگر در یک مقدار مشخص ثابت می شود و دیگر نوسان نمی کند، مقداری را که می خوانید در مضربی دنده ای که استفاده می کنید ضرب کنید تا مقدار ولتاژ واقعی اندازه گیری شده توسط مولتی متر را بدست آورید.

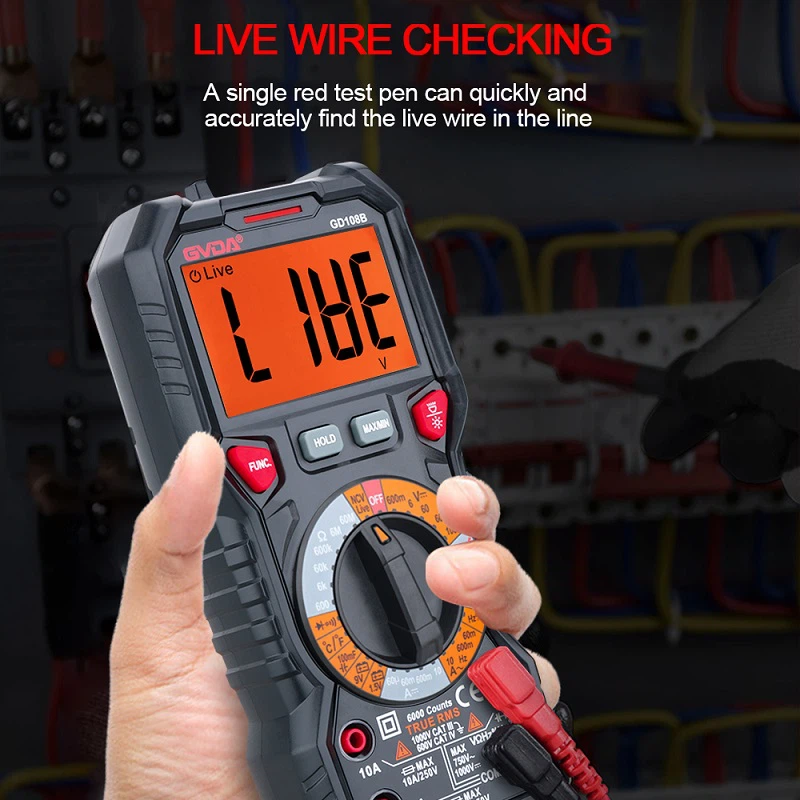

یک مولتی متر نه تنها می تواند ولتاژ را اندازه گیری کند بلکه جریان نشتی را نیز اندازه گیری می کند. دو روش برای اندازه گیری نشتی وجود دارد، یکی روش مقاومت و دیگری روش ولتاژ. صرف نظر از روش مقاومت یا روش ولتاژ، پروب قرمز در سوراخ V Ω مولتی متر و پروب سیاه در سوراخ COM مولتی متر وارد می شود.

چگونه از روش مقاومت برای اندازه گیری نشتی برق یک دستگاه الکتریکی استفاده کنیم؟ ابتدا برق دستگاه الکتریکی را خاموش کنید و از مولتی متر استفاده کنید و دنده مولتی متر را روی حالت بوق مقاومت تنظیم کنید. یک پروب مولتی متر روی پوسته بیرونی تجهیزات الکتریکی و پروب دیگر به ترتیب روی سیم های برق و نول قرار می گیرد. اگر مولتی متر صدا بدهد، نشان دهنده این است که تجهیزات الکتریکی نشتی جدی دارند و باید محل نشتی بررسی شود.

اگر مولتی متر هیچ صدایی ایجاد نمی کند، سطح مقاومت مولتی متر باید مرحله به مرحله افزایش یابد تا مقدار مقاومت اندازه گیری شود. به طور کلی، مقدار مقاومت کمتر از {0}}.38M اهم نشتی و مقدار مقاومت بالای 0.38M اهم غیر نشتی در نظر گرفته می شود.

برای اندازه گیری نشتی تجهیزات الکتریکی از روش ولتاژ استفاده می شود. کلید تجهیزات الکتریکی را ببندید و مولتی متر را روی دنده AC 700 ولت قرار دهید (دنده هر مولتی متر ممکن است متفاوت باشد، آن را روی دنده حداکثر جریان تنظیم کنید). پروب قرمز رنگ مولتی متر روی پوسته بیرونی تجهیزات الکتریکی و پروب مشکی روی سیم خنثی قرار می گیرد. مولتی متر ولتاژ را نشان می دهد که نشان دهنده نشتی تجهیزات الکتریکی است. مولتی متر ولتاژ را صفر نشان می دهد که نشان می دهد نشتی وجود ندارد.

روش ولتاژ محدودیت‌های خاصی در اندازه‌گیری نشتی دارد، زیرا فقط می‌تواند نشتی سیم‌های برق را اندازه‌گیری کند و نشت سیم‌های خنثی را نمی‌تواند اندازه‌گیری کند. اگر قطعات خازنی در تجهیزات الکتریکی وجود داشته باشد، بر دقت اندازه گیری روش ولتاژ نیز تأثیر می گذارد، بنابراین استفاده از روش ولتاژ توصیه نمی شود.
