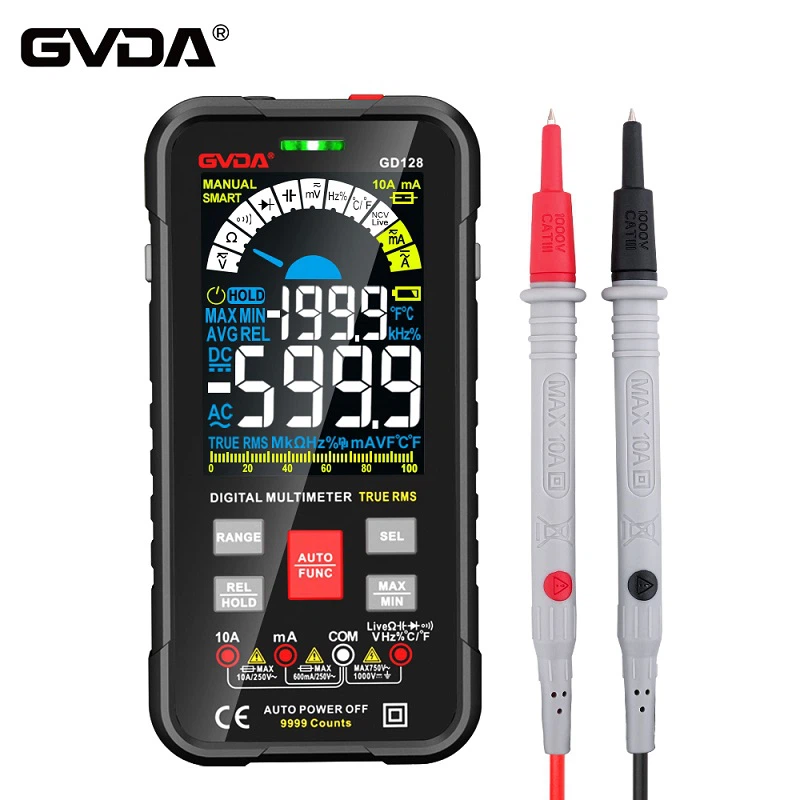

مولتی متر دیجیتال عمدتاً دارای موارد زیر است: ولتاژ DC، جریان DC، ولتاژ AC، جریان AC، مقاومت، تست روشن-خاموش مدار، تست دیود و سایر توابع اندازه گیری معمول. با توسعه فن آوری الکترونیکی، مولتی متر کاربردهای زیادی دارد: ذخیره سازی داده ها، انتقال داده ها، اسیلوسکوپ و غیره: و برخی از آنها به توسعه برنامه های حرفه ای تبدیل می شوند: قدرت سنج تست قدرت، تستر جریان نشتی، تستر مقاومت عایق. دماسنج مادون قرمز مورد استفاده در صنایع صنعتی و معدن، نویز سنج و بادسنج مورد استفاده در تست های محیطی. در زیر نمونه ای از مولتی متر دیجیتال UT136B نوع عمومی دستی Unidux، استفاده از دانش مولتی متر است. UT136B یک مولتی متر دیجیتال 3 لیتری / 2 است، اما علاوه بر عملکرد تست ولتاژ، جریان، مقاومت، ظرفیت خازن، فرکانس، دیود، روشن و خاموش کردن بوق، محدوده خودکار، دنده روشن و بدون ابهام وجود دارد.
اندازه گیری ولتاژ AC و DC:
سوئیچ پاور در موقعیت ON قرار می گیرد، با توجه به نیاز به سوئیچ برد به DCV (DC) یا ACV (AC)، قلم قرمز در سوراخ های V / Ω، قلم سیاه در سوراخ های COM قرار می گیرد و سپس دو قلم به نقطه اندازه گیری متصل هستند، نمایشگر کریستال مایع مستقیماً بر روی ولتاژ نقطه اندازه گیری نمایش داده می شود. هنگام اندازه گیری ولتاژ عدد موج دستگاه، باید از قلم سیاه برای تماس با انتهای پتانسیل پایین ولتاژ اندازه گیری شده (مثلاً ترمینال زمین مشترک ژنراتور سیگنال یا شاسی) استفاده شود تا خطای اندازه گیری کاهش یابد. مولتی متر برد خودکار نیازی به در نظر گرفتن محدوده تبدیل دستی ندارد، با اندازه گیری 380 ولت و 220 ولت یک راه حل دنده، ساده و واضح، در یک نگاه، برای جلوگیری از سوء استفاده.
اندازه گیری مقاومت:
قلم قرمز وارد شده در سوراخ V / Ω، قلم سیاه وارد شده در سوراخ COM، و سپس دو قلم را به سمت پشت پایانه های مقاومت وصل کنید، صفحه نمایش LCD به طور مستقیم مقدار مقاومت مقاومت مورد نظر را نشان می دهد. !
تست خاموش:
قلم قرمز وارد شده به سوراخ V / Ω، قلم سیاه وارد سوراخ COM، قلم به خط تحت آزمایش در هر دو انتها متصل می شود، اگر از طریق زنگ صدا باشد.
تست ظرفیت:
خازن تخلیه می شود (مخصوصاً خازن های الکترولیتی با ظرفیت بالا ابتدا باید تخلیه شوند) ، در غیر این صورت مولتی متر را می سوزاند ، قلم قرمز را در سوراخ های V / Ω قرار می دهد ، قلم سیاه را در سوراخ COM قرار می دهد و به اندازه گیری ظرفیت وصل می شود. .
