نحوه استفاده از کنتور گیره چند منظوره و اقدامات احتیاطی ایمنی

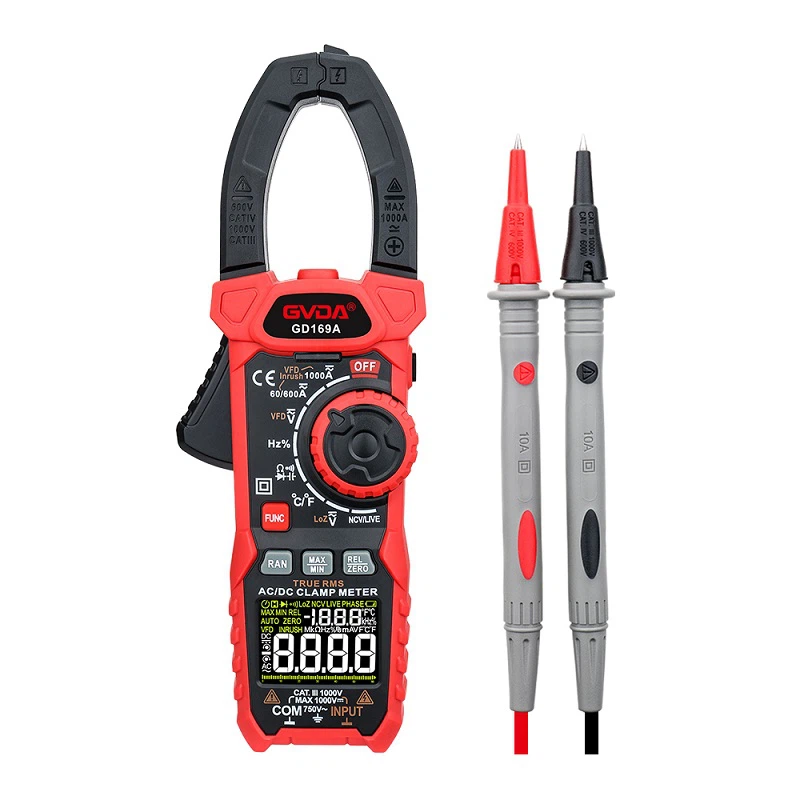

کنتور جریان گیره ، به طور خلاصه به عنوان کنتور جریان گیره ، یک ابزار تخصصی برای اندازه گیری جریان AC است. برای اندازه گیری جریان AC با یک کنتور گیره ، به سادگی سیم اندازه گیری شده را در پنجره گیره کنتور گیره قرار دهید و مقدار جریان موجود در سیم را می توان بدون اتصال کنتور گیره به مدار اندازه گیری کرد. کنتورهای گیره اولیه تولید شده فقط عملکرد اندازه گیری جریان AC را داشتند ، در حالی که کنتورهای گیره تولید شده اخیراً با هم ترکیب شده اند تا یک کنتور گیره چند منظوره تشکیل دهند.
روش استفاده و اقدامات احتیاطی ایمنی سنجهای گیره چند منظوره:
(1) هنگام استفاده از کنتور گیره ، ابتدا باید اندازه جریان اندازه گیری شده تخمین زده شود و دامنه مناسب باید انتخاب شود. به طور کلی ، ابتدا باید یک محدوده بزرگتر انتخاب شود و بسته به میزان جریان اندازه گیری شده ، به محدوده مناسب تنظیم شود.
(2) برای اطمینان از خواندن صحیح سنج سنج ، پس از اینکه سیم به داخل گیره بسته شد ، دو طرف هسته آهن گیره باید به خوبی مطابقت داشته باشد.
.
(4) پس از هر اندازه گیری کنتور گیره ، سوئیچ تبدیل دامنه باید در حداکثر موقعیت قرار گیرد تا از استفاده دیگران بدون انتخاب دامنه و آسیب رساندن به آن جلوگیری شود.
Clamp Meter ابزاری است که ترکیبی از جریان و آمپول است و شاخه مهمی از فناوری دیجیتال است. اصل کار آن همان اندازه گیری جریان است. کنتور گیره ترکیبی از یک ترانسفورماتور فعلی و یک آمپر است. هسته آهنی ترانسفورماتور فعلی می تواند هنگام سفت شدن آچار باز شود. سیم که از طریق آن عبور می کند می توان بدون برش از شکاف باز هسته آهن عبور کرد و هنگام آزاد شدن آچار ، هسته آهن بسته می شود. سیم مدار آزمایش شده که از طریق هسته آهن عبور می کند ، سیم پیچ اصلی ترانسفورماتور جریان می شود و جریان در سیم پیچ ثانویه از طریق جریان القا می شود. به طوری که آمپر متصل به سیم پیچ ثانویه می تواند جریان مدار آزمایش شده را نشان دهد.
