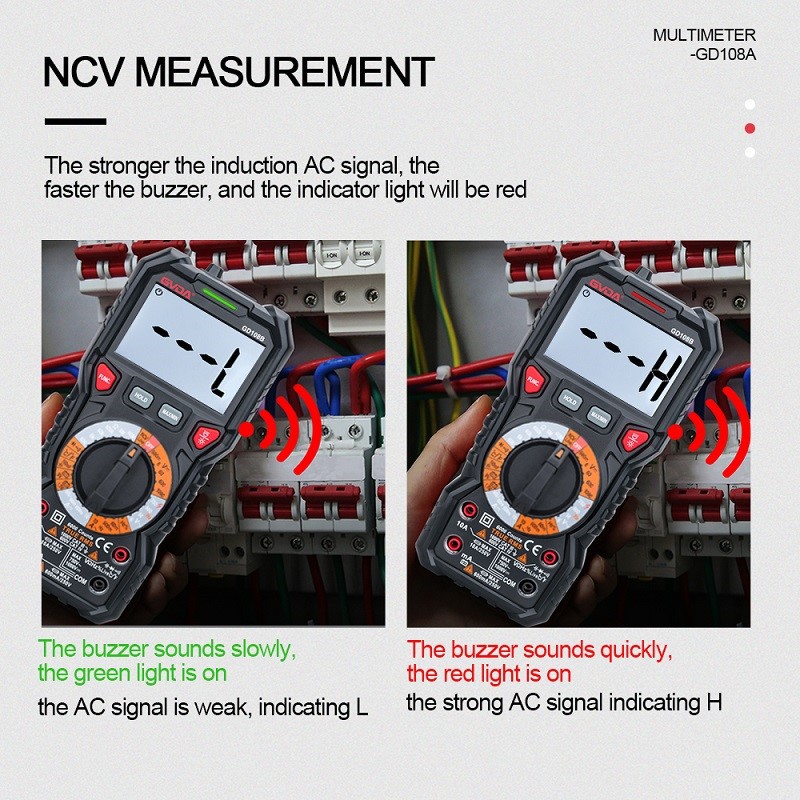

نحوه استفاده از مولتی متر برای اندازه گیری حسگر 4-20mA
دو روش اندازه گیری وجود دارد:
1. از طریق تست محدوده جریان مولتی متر، مراحل به شرح زیر است:
پروب قرمز رنگ مولتی متر به سوراخ mA و پروب سیاه به COM متصل می شود.
چرخ دنده مولتی متر را روی DC mA تنظیم کنید.
پروب قرمز رنگ مولتی متر به قطب مثبت خروجی سنسور 4-20mA و پروب مشکی به قطب منفی خروجی سنسور 4-20mA متصل است.
قرائت را از ناحیه نمایشگر مولتی متر بخوانید و قرائت مقدار فعلی است.
2. مقدار جریان را از طریق محدوده ولتاژ یک مولتی متر اندازه گیری کنید. برای یک مولتی متر بدون عملکرد تست جریان، مقدار فعلی می تواند باشد
اندازه گیری از طریق ولتاژ، به شرح زیر است:
یک مقاومت نمونه برداری تقریباً 100 اهم را در خروجی حسگر 4-20mA وصل کنید.
نحوه استفاده از مولتی متر برای اندازه گیری حسگر 4-20mA
پروب قرمز رنگ مولتی متر به سوراخ mA و پروب سیاه به COM متصل می شود.
دنده مولتی متر را روی دنده DC V قرار دهید.
پروب قرمز رنگ مولتی متر به قطب مثبت خروجی سنسور 4-20mA و پروب مشکی به قطب منفی خروجی سنسور 4-20mA متصل است.
قرائت را از ناحیه نمایشگر مولتی متر که مقدار ولتاژ است بخوانید. قرائت را بر مقدار مقاومت (مانند 100 اهم) تقسیم کنید تا مقدار فعلی را بدست آورید.
با استفاده از عملکرد جریان DC مولتی متر، دنده 20 میلی آمپر را انتخاب کنید (اگر در دسترس نیست، دنده 100 میلی آمپر را انتخاب کنید) و مستقیما خروجی سنسور را تست کنید. اگر یک مولتی متر دیجیتال رومیزی است، می توانید از هر عملکرد سنسوری برای آزمایش مستقیم کمیت فیزیکی حس شده توسط سنسور خود نیز استفاده کنید. روش سیم کشی: سرب قرمز را به سیم سبز و سرب سیاه را به سیم زرد وصل کنید
